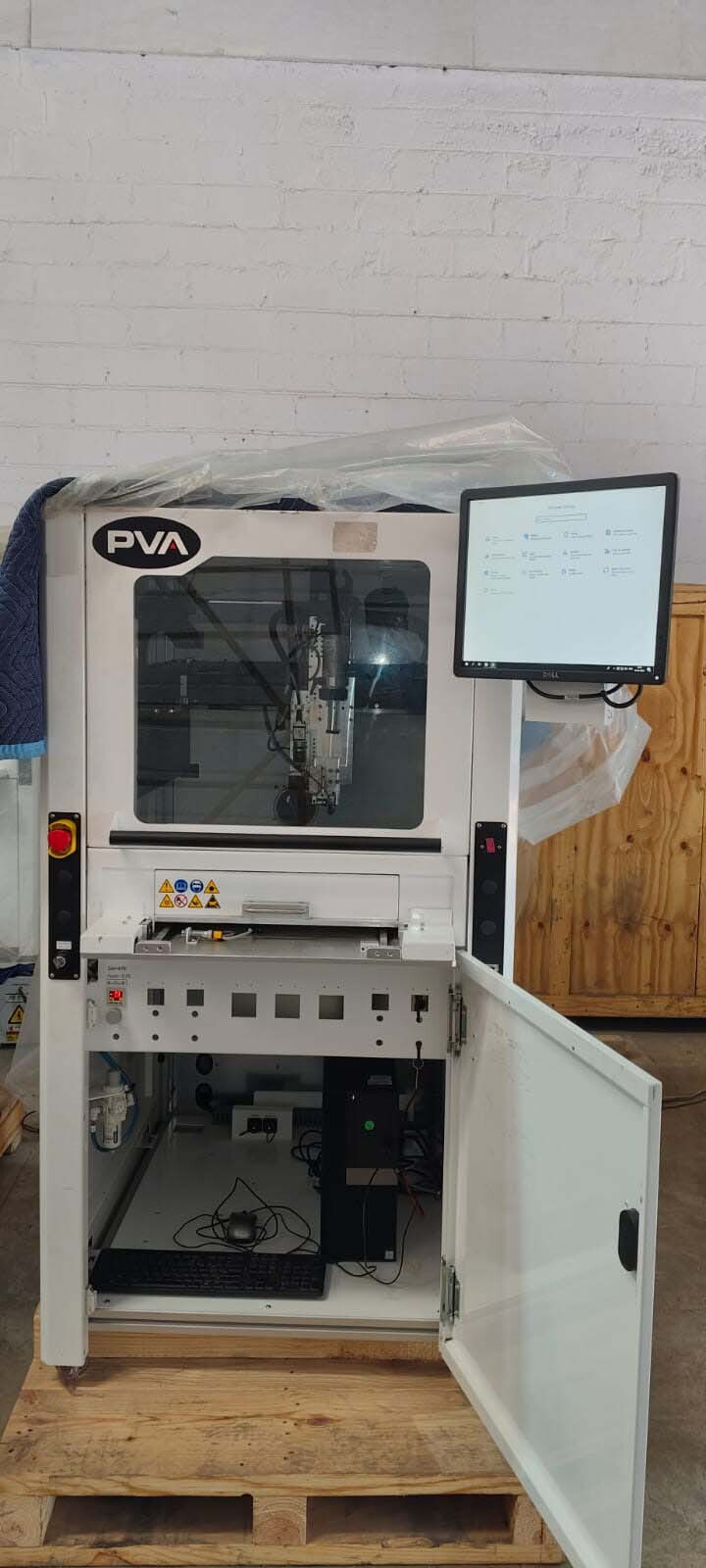

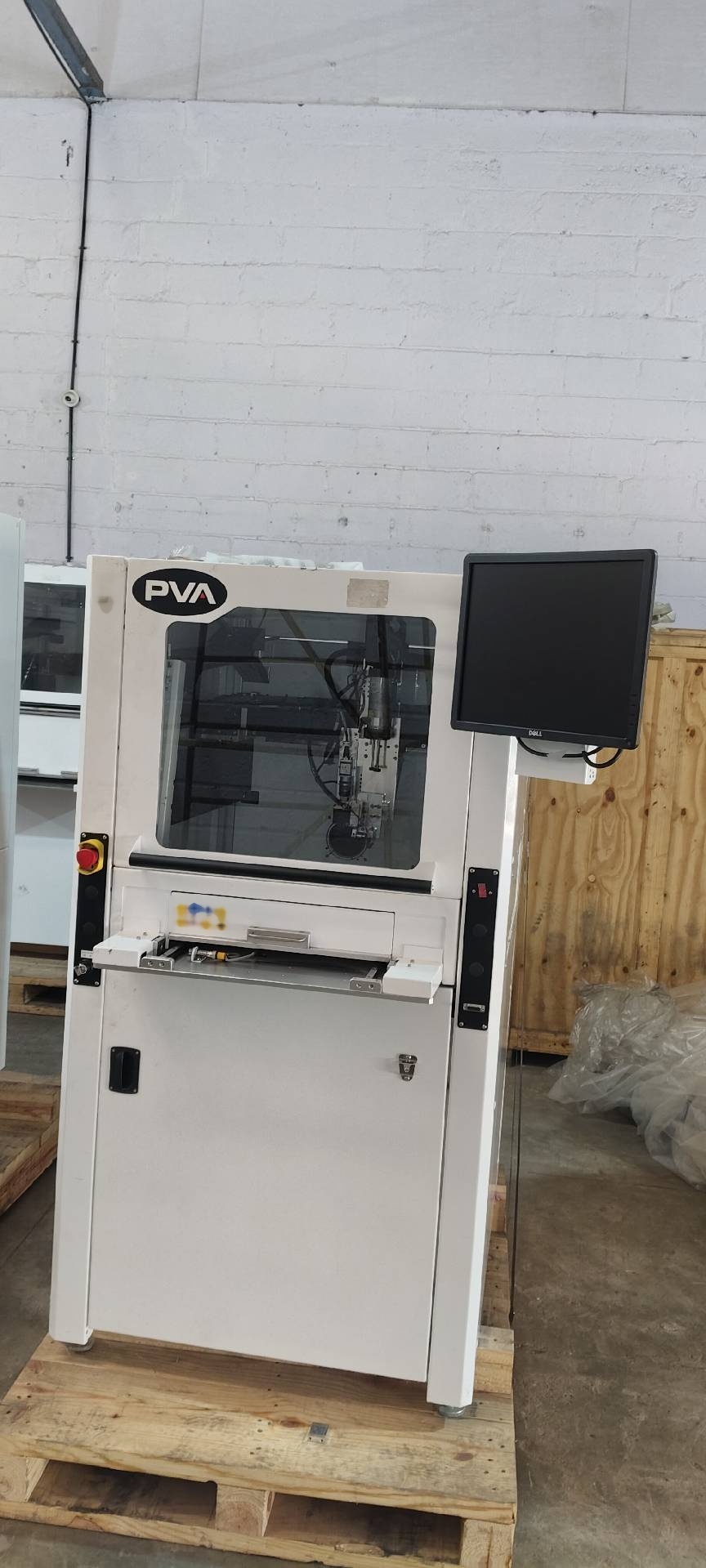

판매용 중고 PVA Delta 6 #293823440

PVA 델타 6 (PVA Delta 6) 은 마이크로 일렉트로닉스 및 반도체 제조에서 고정밀 사진 식도 공정에 대한 고급 기능을 제공하는 포토 esist 장비입니다. 광전자 물질 은 "마이크로일렉트로닉 '장치 를 제조 하는 데 필수적 이며, 빛 에 노출 되는 과정 을 통해 기판 에" 패턴' 을 옮길 수 있고, 그 다음 에 개발 및 식각 과정 을 수행 할 수 있다. 델타 6 (Delta 6) 은 현대 나노 기술의 엄격한 요구 사항을 충족시키고 나노 스케일 (nanoscale) 수준에서 피쳐의 정확한 묘사를 허용하도록 설계되었습니다. PVA 델타 6 광저항 시스템은 감광 폴리머 매트릭스 (photosensitive polymer matrix) 와 광활성 화합물을 통합하는 독점 제제를 기반으로합니다. 광저항 단위 내 의 광활성 화합물 은 빛 에 노출 되면 화학 반응 을 나타내며, 그 결과 "레지스트 '물질 의 용해도 가 변화 된다. 이를 통해 개발 과정에서 노출되거나 노출되지 않은 영역을 선택적으로 제거 (selective remove) 하여 충실도 (fidelity) 와 치수 제어 (dimensional control) 가 뛰어난 고해상도 패턴을 형성할 수 있습니다. Delta 6 photoresist 기계의 주요 특징 중 하나는 깊은 자외선 (DUV) 및 극자외선 (EUV) 복사를 포함한 광범위한 광파장에 대한 높은 감도입니다. 이를 통해 노출 소스 (exposure source) 를 선택할 수 있고, 탁월한 정밀도로 서브 미크론 (submicron) 및 나노 스케일 (nanoscale) 기능을 구성 할 수 있습니다. 이 도구는 또한 낮은 광학 흡수 계수 (optical sovoration coefficient) 를 특징으로하며, 넓은 영역에서 균일 한 노출과 일관된 패턴을 보장합니다. 또한, PVA 델타 6은 실리콘, 이산화실리콘, 금속 등 마이크로 일렉트로닉스에 일반적으로 사용되는 다양한 기질 물질에 대한 우수한 접착 특성을 제공합니다. 이를 통해 에칭 (etching) 및 금속화 (metallization) 와 같은 후속 처리 단계에서 패턴 전송 및 접착 강도가 향상됩니다. "포토레시스트 '자산 은 화학적 안정성 이 뛰어나며 공격적 인" 에찬트' 에 대한 내성 이 뛰어나서 내구성 이 높고 신뢰성 있는 장치 구조 를 발전 시킬 수 있다. 델타 6 (Delta 6) 은 뛰어난 석판 성능 외에도 패턴 붕괴, 라인 모서리 거칠기 및 높은 종횡비 기능과 관련된 기타 일반적인 문제를 최소화하도록 설계되었습니다. 이 모델은 격리된 선, 트렌치, 접촉 (contact) 과 같은 도전적인 형상에도 뛰어난 해상도와 패턴 충실도를 제공합니다. 또한, 포토리스 (photoresist) 장비는 광범위한 프로세스 창을 제공하여 특정 장치 요구사항에 맞게 최적의 노출 및 개발 조건을 제공합니다. 전반적으로 PVA 델타 6은 100 nm 이하의 패턴 지정 기능이 필요한 고급 마이크로 일렉트로닉스 응용 프로그램에 이상적인 최첨단 포토 esist 시스템을 나타냅니다. 고감도, 화학적 견고성, 접착 특성, 해상도의 조합으로, 아키텍처가 복잡해지고 기능 크기가 줄어드는 차세대 반도체 (semiconductor) 장치의 제작을위한 다목적 솔루션입니다. 제조업체는 델타 6 (Delta 6) 의 기능을 활용하여 높은 수율, 향상된 장치 성능, 최첨단 전자 제품의 출시 시간 단축 등을 실현할 수 있습니다.
