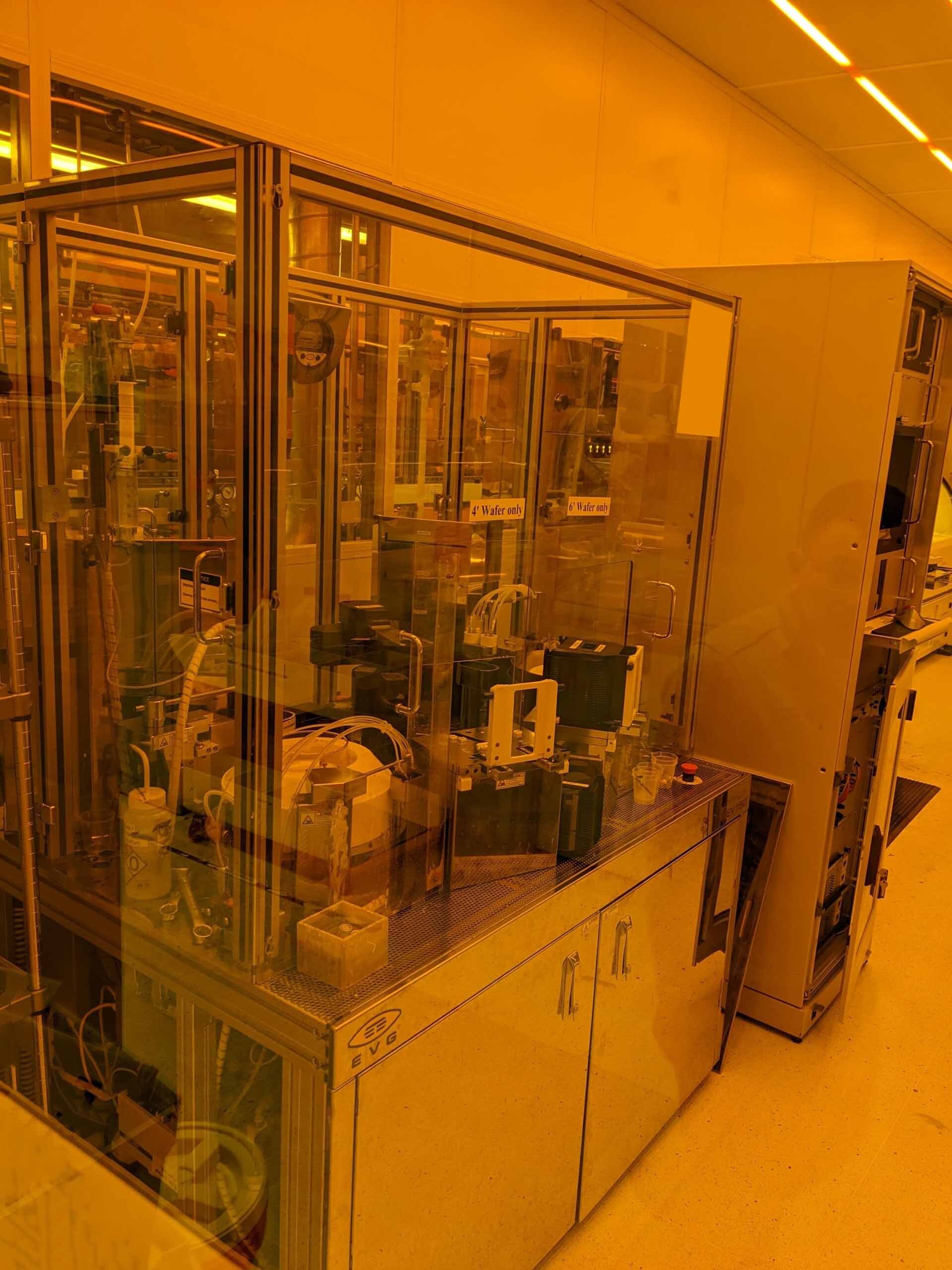

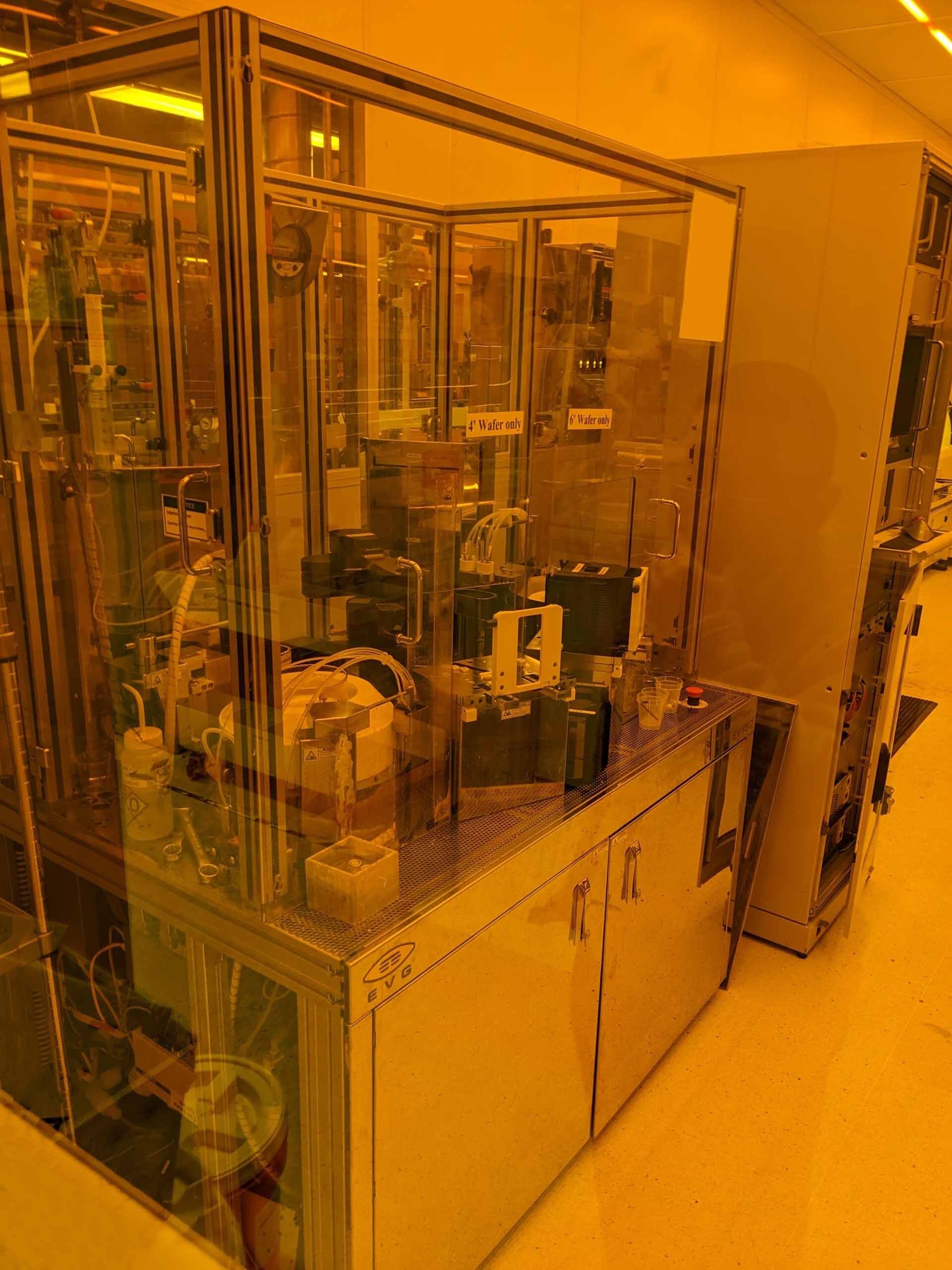

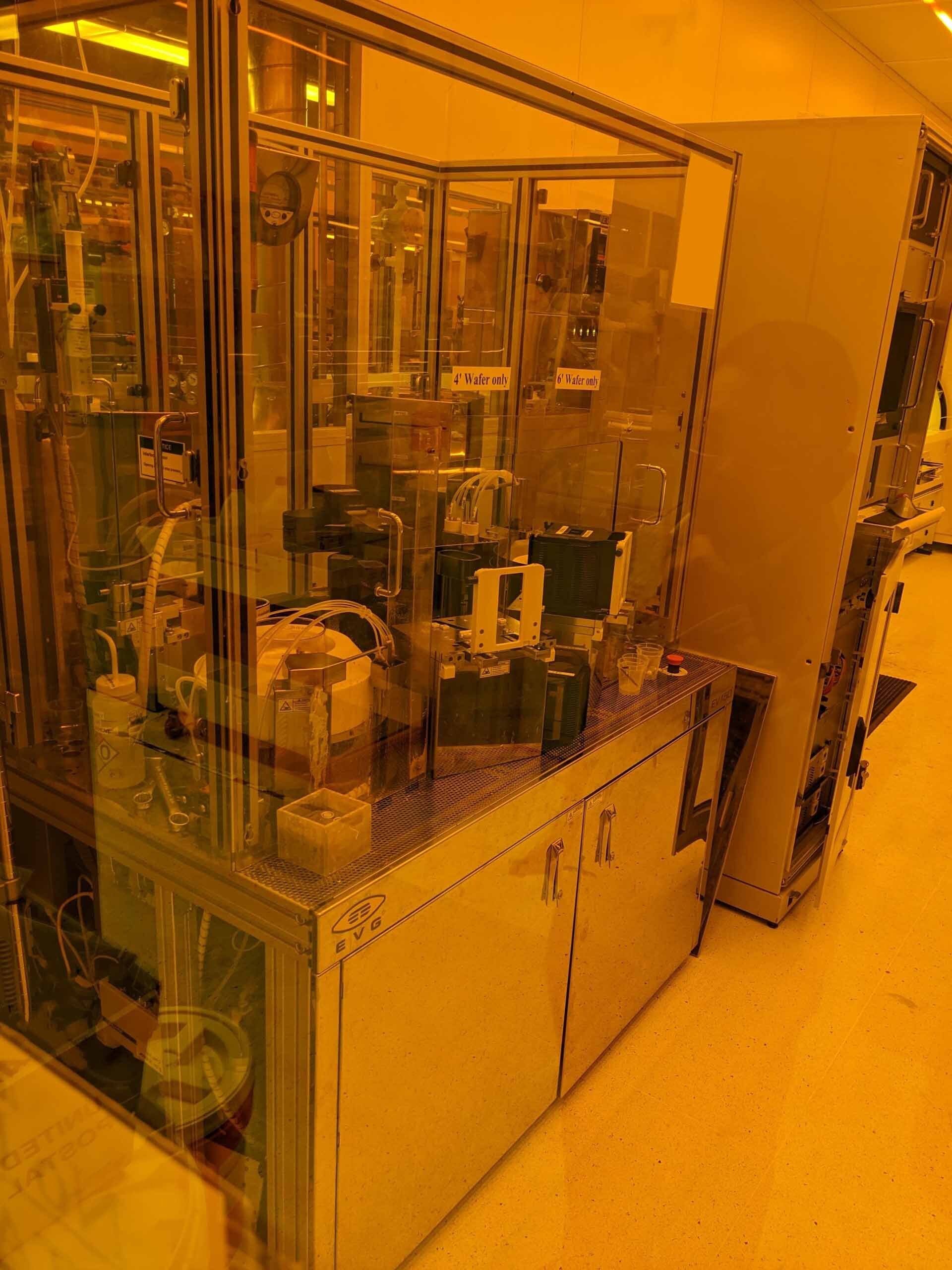

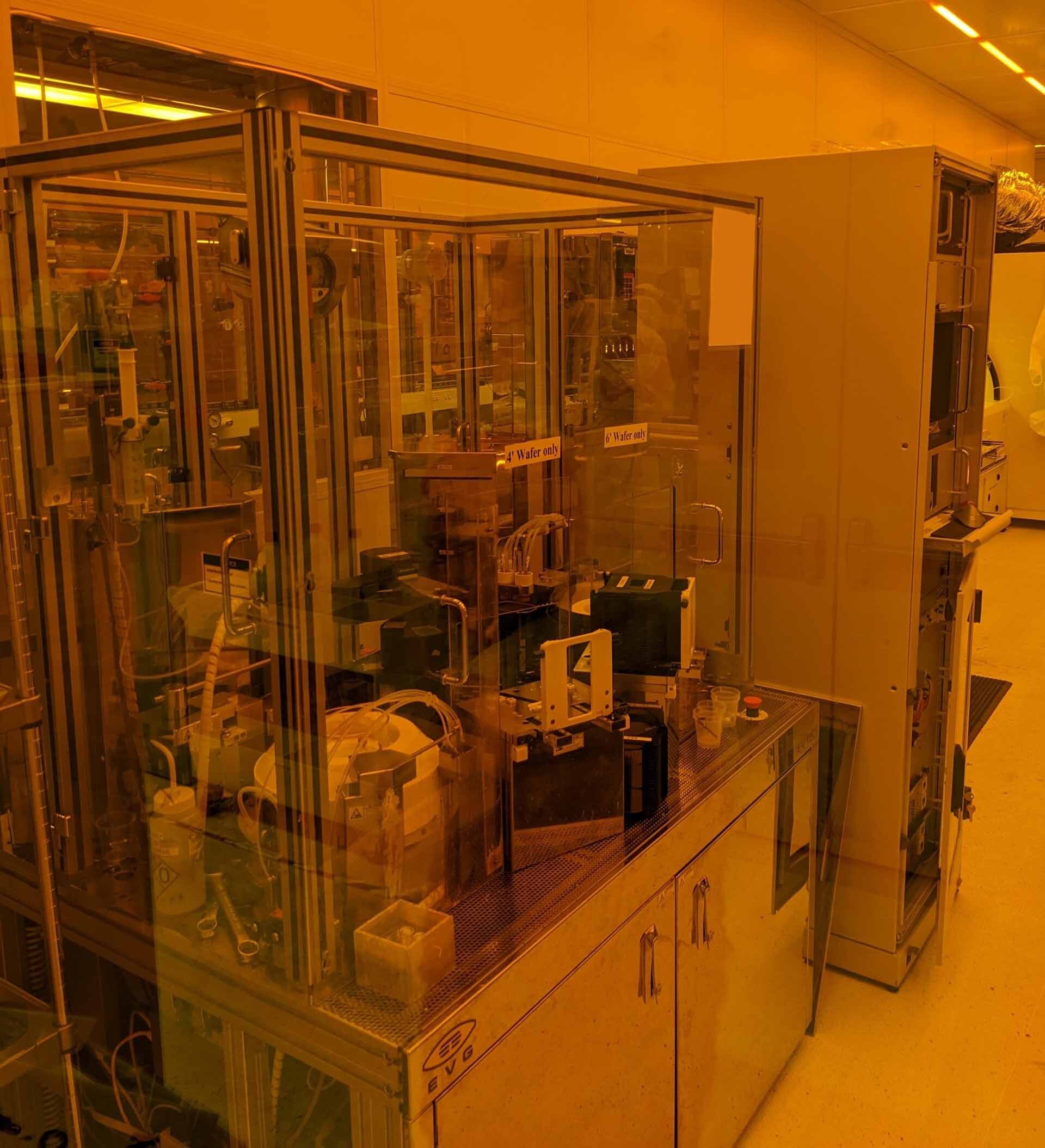

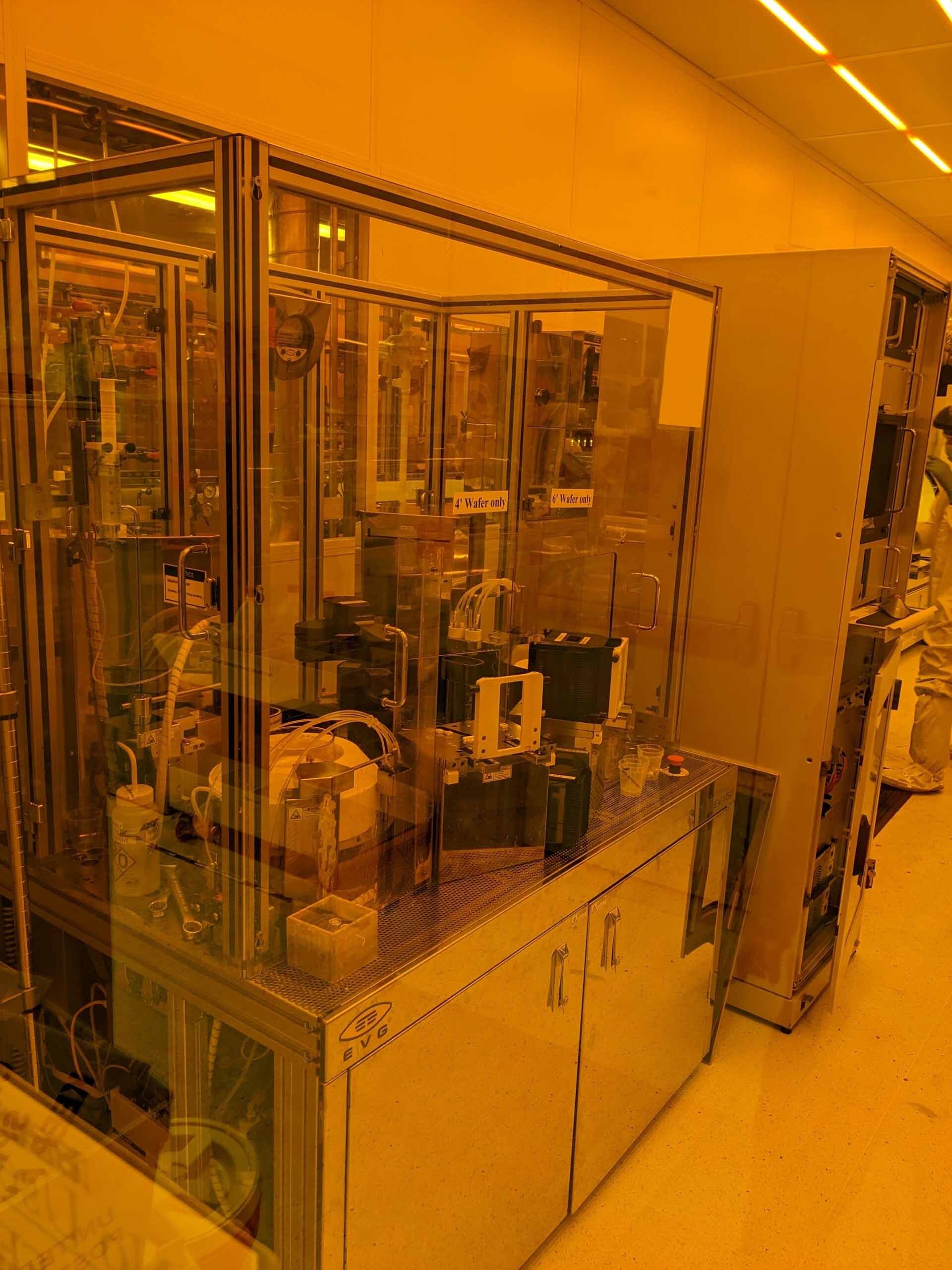

EVG/EV GROUP 150은 마이크로 전자 및 나노 스케일 구조의 제조에 사용되는 포토 esist 장비입니다. 이 시스템은 photolithography를 사용하여 평평한 표면에 복잡한 패턴을 생성합니다. 그 과정 은 점성 광소시스트 (photoresist) 의 적용 으로 시작 되는데, 그 광원 이나 "레이저 '에 노출 된다. 광저항 층 (photoresist layer) 은 노출 된 빛 (light) 에 의해 활성화되어 미리 정해진 영역에서 굳어지고 줄어든다. 그런 다음, 이 굳어진 영역 을 제거 하고, 그 광전사 의 원하는 본 을 남긴다. EVG 150은 더 높은 해상도, 정확도 및 더 많은 유연성을 포함하여 다른 표준 포토레스 시스템보다 많은 이점을 제공합니다. 정밀하고 큰 노출 창이 있으며, 정밀 정렬 단계와 함께 고급 광학 품질 레이저 투사 (Optical Quality Laser Projection) 를 사용합니다. 이 장치는 몇 나노 미터의 정확도 레벨로 서브 미크론 해상도를 할 수 있습니다. ··· 또한 노출 과정 에 더 큰 강도 의 빛 을 사용 할 수 있게 해 주며, 따라서 더 동적 인 범위 의 "패턴 '을 제공 할 수 있다. 컴퓨터는 노출 프로세스 (Exposure Process) 및 정렬 단계를 제어하는 고급 소프트웨어와 함께 작동합니다. 이 기능은 사용자가 프로세스 매개변수를 세밀하게 조정하고 복잡하고 복잡한 패턴을 만들 수 있도록 합니다. 이 소프트웨어는 또한 생성된 패턴 (pattern) 을 표시하여 원하지 않는 피쳐를 빠르게 제거하거나 원하는 경우 전체 패턴 (pattern) 을 빠르게 조정할 수 있습니다. EV GROUP 150 포토 esist 도구는 산업 또는 고급 제조 응용 분야에 가장 잘 사용됩니다. 일반적으로 센서, 반도체 등 마이크로 일렉트로닉스 또는 나노 스케일 프로젝트를위한 맞춤형 칩 및 정밀 부품을 만드는 데 사용됩니다. 이것은 다른 방법 (method) 보다 일부 시간에 세밀하고 정확한 패턴을 만드는 매우 효과적이고 신뢰할 수있는 방법입니다. 나노테크놀로지 (Nanotechnology) 와 첨단 제조 공정 (Manufacturing Process) 분야로 이동하려는 고객에게는 비용 효율적이고 안정적인 솔루션을 제공합니다.
