판매용 중고 SHINKAWA UTC-1000 #9398791
URL이 복사되었습니다!
확대하려면 누르십시오
ID: 9398791
빈티지: 2006
Wire bonder
Bonding method: Ultrasonic thermocompression
Machine accuracy: ±2.5 µm (3σ)
Bonding speed: 67 ms / 2 mm wire
Bonding wire length: 8 mm (Maximum)
Wire diameter: Gold wire φ15 µm - φ38 µm
Number of bonding wires: (8000) Wires
Loader / Unloader: Magazine stacker type
Indexer: Center-parting type universal indexer
Compressed air: 500 kPa
Vacuum pressure: 74 kPa
Pattern recognition unit:
Detection method: Gray scale correlation
Detection speed: 0.11 s / 2-point allignment
Detection area:
Lead side (X: ±1.26 mm, Y: ±0.86 mm)
Die side (X: ±0.31 mm, Y: ±0.21 mm)
Bonding area:
X: ±28 mm
Y: ±33 mm
Power supply: 100 VAC±5 %, 50 / 60 Hz
Power consumption: 1000 W
2006 vintage.

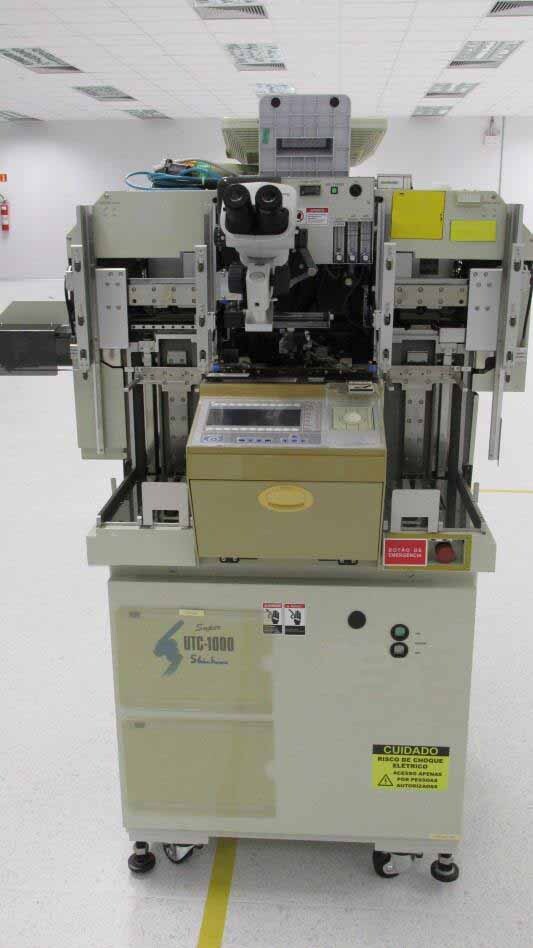

신카와 UTC-1000 (SHINKAWA UTC-1000) 은 높은 신뢰성 제품의 조립을 위해 특별히 설계된 고정밀 자동 다이 본딩 머신입니다. 다이 범프, 컴포넌트, 핀, 와이어 및 기타 소형 부품의 정확한 배치를 위해 0.1 미크론 (0.1 미크론) 의 해상도와 3 축에 5 미크론의 정확도를 갖는 견고한 기계입니다. 이 기계는 대부분의 다이 본더 (die bonder) 의 전통적인 스테인리스 스틸 (stainless steel) 구조와 비교하여 가벼운 합금과 탄소 섬유로 만들어졌으며 웨이퍼 (wafer) 와 기판을 포함한 모든 크기와 모양의 물체를 수용 할 수 있습니다. SHINKAWA UTC1000에는 직관적이고, 사용자 친화적 인 터치 스크린 인터페이스가 있으며, 자동화된 프로세스는 쉽게 구성하고 제어할 수 있습니다. 또한 VDC (Vacuum Deformable Chopsticks) 시스템이 있으며, 변형된 부품에 압력을 가하여 고르지 않은 표면에 구성 요소를 올바르게 배치합니다. 효율적인 LED 조명을 통해 우수한 고해상도 이미지를 통해 뛰어난 고해상도 (Fine-Pitch) 배치를 통해 손쉽게 검사할 수 있으며, 추가 액세서리 없이 고속 연결 테스트가 가능합니다. 전체 자동화 또는 수동 프로세스에 사용되든, UTC 1000 의 고급 기능은 매우 정확하고 안정적인 채권 배치를 보장합니다. 자동 (Automated) 모드에서 사용할 경우 처리 속도가 빠르면 생산 시간이 줄어들고, 생산 효율성이 높아지며, 다용도로 대용량, 고정밀 어셈블리 어플리케이션에 적합합니다. 또한 UTC-1000 은 비용 효율성, 수명, 유지 보수 시간, 비용 최소화, 시스템 생산성 향상을 위해 설계되었습니다.
