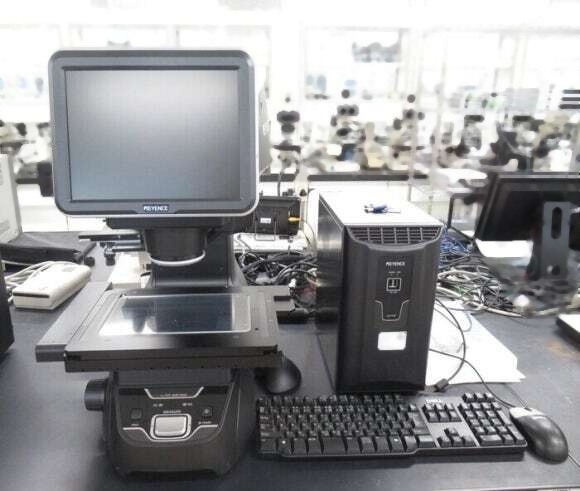

판매용 중고 KEYENCE LM-1100 #293821240

KEYENCE LM-1100 (KEYENCE LM-1100) 은 반도체 제조 공정의 까다로운 요구 사항을 충족하도록 설계된 고급 웨이퍼 테스트 및 도량형 장비입니다. 이 시스템은 최첨단 기술 (최첨단 기술) 과 탁월한 성능을 제공하여 집적 회로 (integrated circuit) 및 기타 반도체 장치의 제작에 사용되는 웨이퍼 (wafer) 를 정확하고 효율적으로 측정하고 검사합니다. LM-1100 은 고속, 고정밀 (high-precision) 웨이퍼를 테스트할 수 있는 다양한 혁신적인 기능을 갖추고 있어 반도체 제품의 품질과 안정성을 보장합니다. 이 장치의 주요 특징 중 하나는 다중 센서 기술입니다. 다중 센서 기술 (confocal microscopy, white light interferometry, laser displacement sensor) 과 같은 여러 측정 기술을 결합하여 웨이퍼 표면 지형 및 특성에 대한 포괄적이고 상세한 분석을 제공합니다. KEYENCE LM-1100 (KEYENCE LM-1100) 의 초점 현미경 기능은 높은 해상도와 정확도로 웨이퍼 표면의 비 접촉, 3 차원 영상을 가능하게한다. 이 기술은 스캐닝 레이저 빔 (scanning laser beam) 을 사용하여 웨이퍼 피쳐의 높이 프로파일을 직접 측정하여 반도체 장치의 성능에 영향을 줄 수있는 결함, 입자 및 기타 표면 이상을 정확하게 감지 할 수 있습니다. LM-1100은 공 초점 현미경 외에도 표면 거칠기, 스텝 높이, 웨이퍼 표면의 필름 두께를 정확하게 측정하기 위해 화이트 라이트 간섭법 (White Light Interferometry) 을 통합합니다. 이 기법 은 "와퍼 '에 있는 여러 가지 특징 들 사이 의 높이 차이 를 정확 하게 알아내기 위하여 백색 광선 에 의해 생성 되는 간섭" 패턴' 을 사용 하여, 반도체 재료 의 질 과 균일성 에 대한 가치 있는 통찰력 을 제공 한다. 또한, KEYENCE LM-1100에 통합 된 레이저 변위 센서는 평면도, 두께 및 기타 중요한 웨이퍼 매개변수를 빠르고 정확하게 측정합니다. 이 센서는 웨이퍼 (wafer) 표면에 레이저 빔을 방출하고 반사광을 감지하여 센서와 웨이퍼 (wafer) 사이의 거리를 결정하며, 웨이퍼 (wafer) 프로파일의 실시간 모니터링과 반도체 산업의 엄격한 사양 준수를 보장합니다. LM-1100 은 또한 고급 이미지 처리 알고리즘 (advanced image processing algorithms) 과 데이터 분석 소프트웨어 (data analysis software) 를 통해 웨이퍼에서 획득한 측정 데이터를 자동으로 검사하고 분석할 수 있습니다. 이 소프트웨어를 사용하면 지능적인 결함 감지, 분류, 매핑 (mapping), 통계적 프로세스 제어 및 추세 분석 (Trend Analysis) 을 통해 제조 프로세스를 최적화하고 반도체 생산 라인의 전반적인 효율성과 생산성을 향상시킬 수 있습니다. 또한, KEYENCE LM-1100 은 기존 반도체 제조 환경에 손쉽게 통합할 수 있도록 설계되었으며, 사용자에게 친숙한 인터페이스와 유연한 데이터 출력 옵션을 제공하여 데이터 관리 및 보고 프로세스를 간소화합니다. 이 기계는 견고하고 신뢰할 수 있는 하드웨어 플랫폼으로, 반도체 제작 설비의 까다로운 조건에서 안정적이고 정확한 성능을 보장합니다 (영문). 결국, LM-1100 은 고급 멀티 센서 기술, 고속 측정 기능, 정교한 데이터 분석 툴을 통해 웨이퍼 테스트 및 도량형의 새로운 표준을 설정했습니다. 이 툴은 반도체 제조업체에 제품의 품질과 신뢰성 보장, 프로세스 효율성 향상, 반도체 업계의 엄격한 요구 사항 충족 등을 위한 강력한 툴을 제공합니다 (영문).
