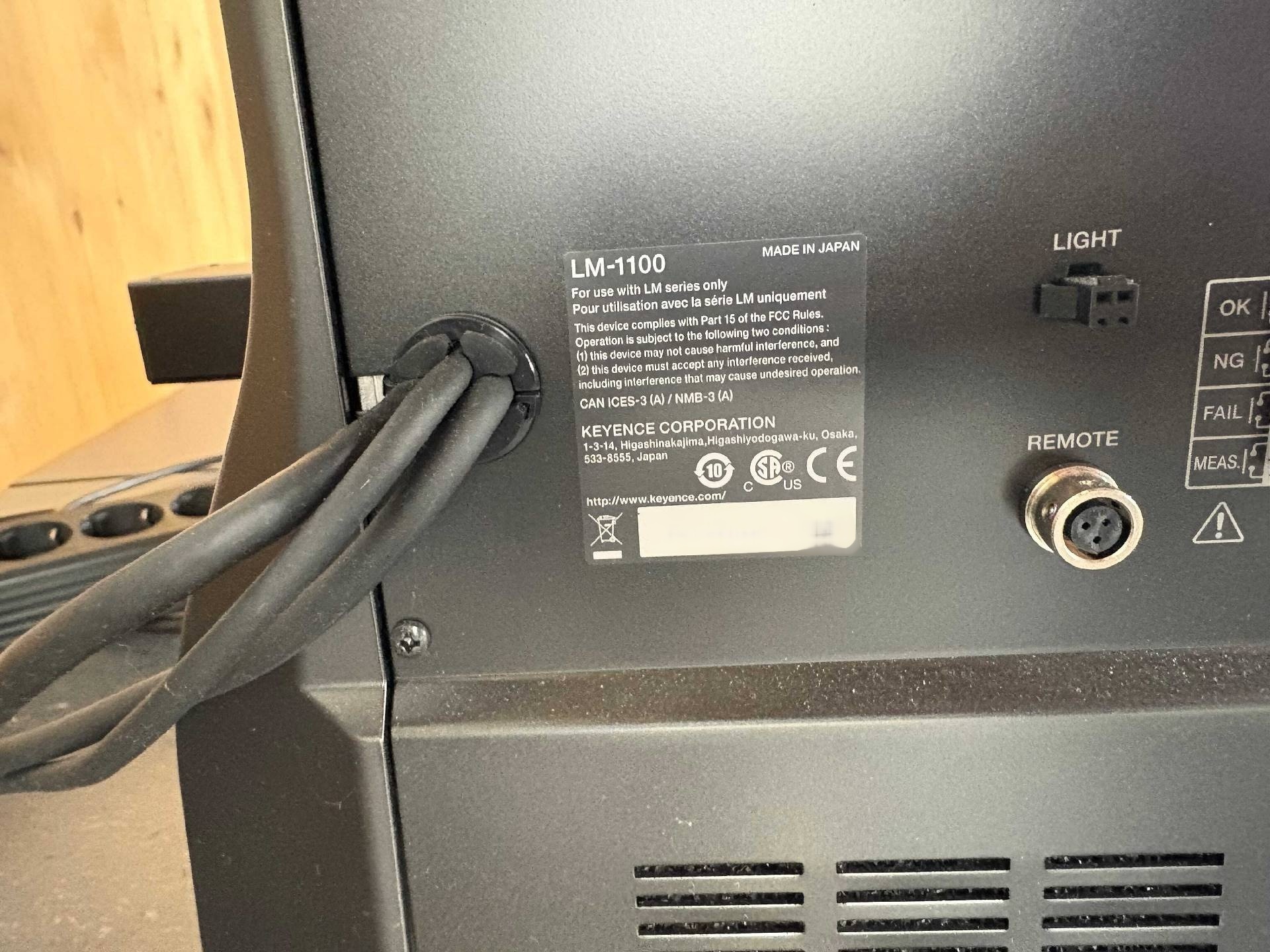

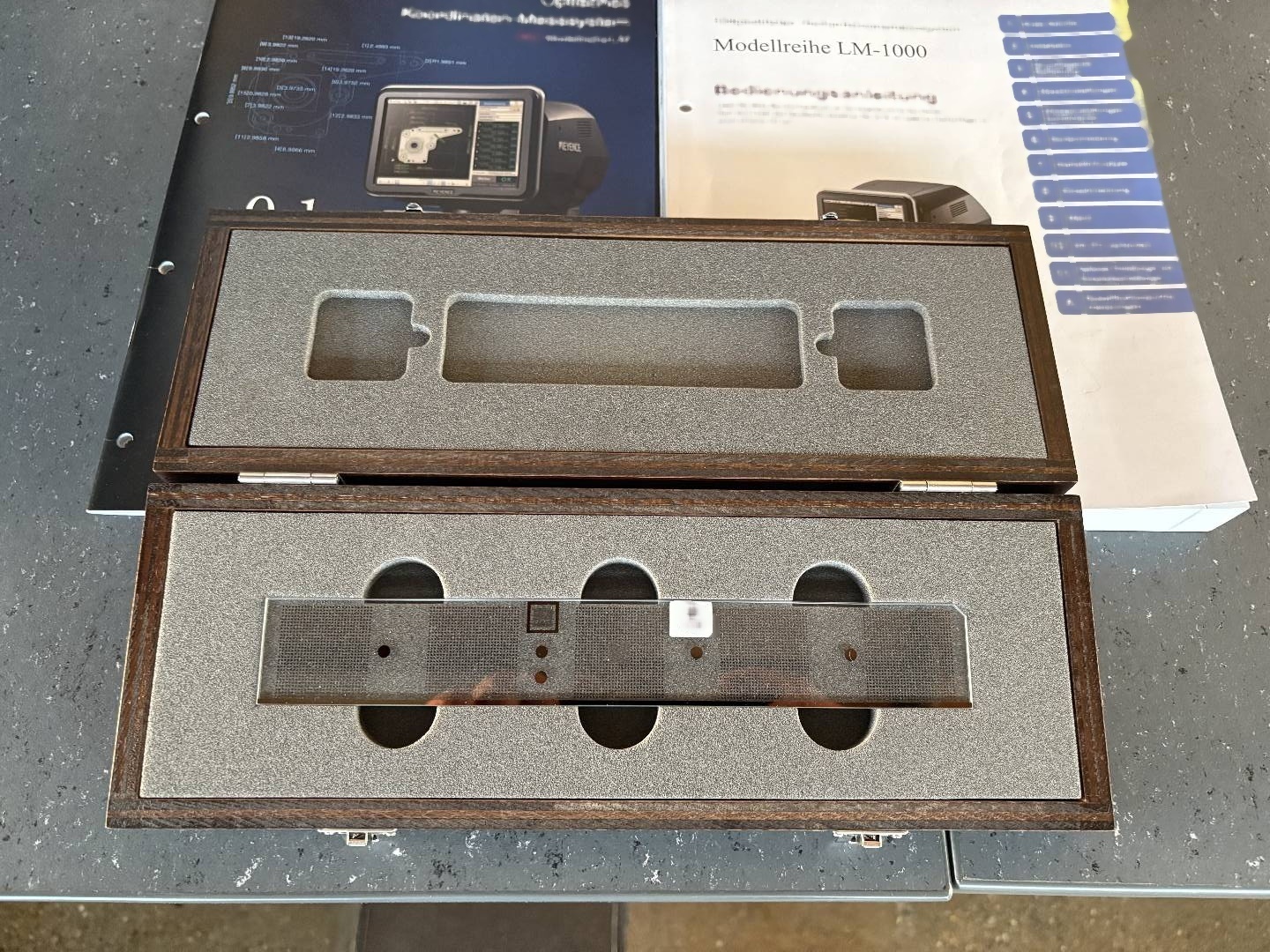

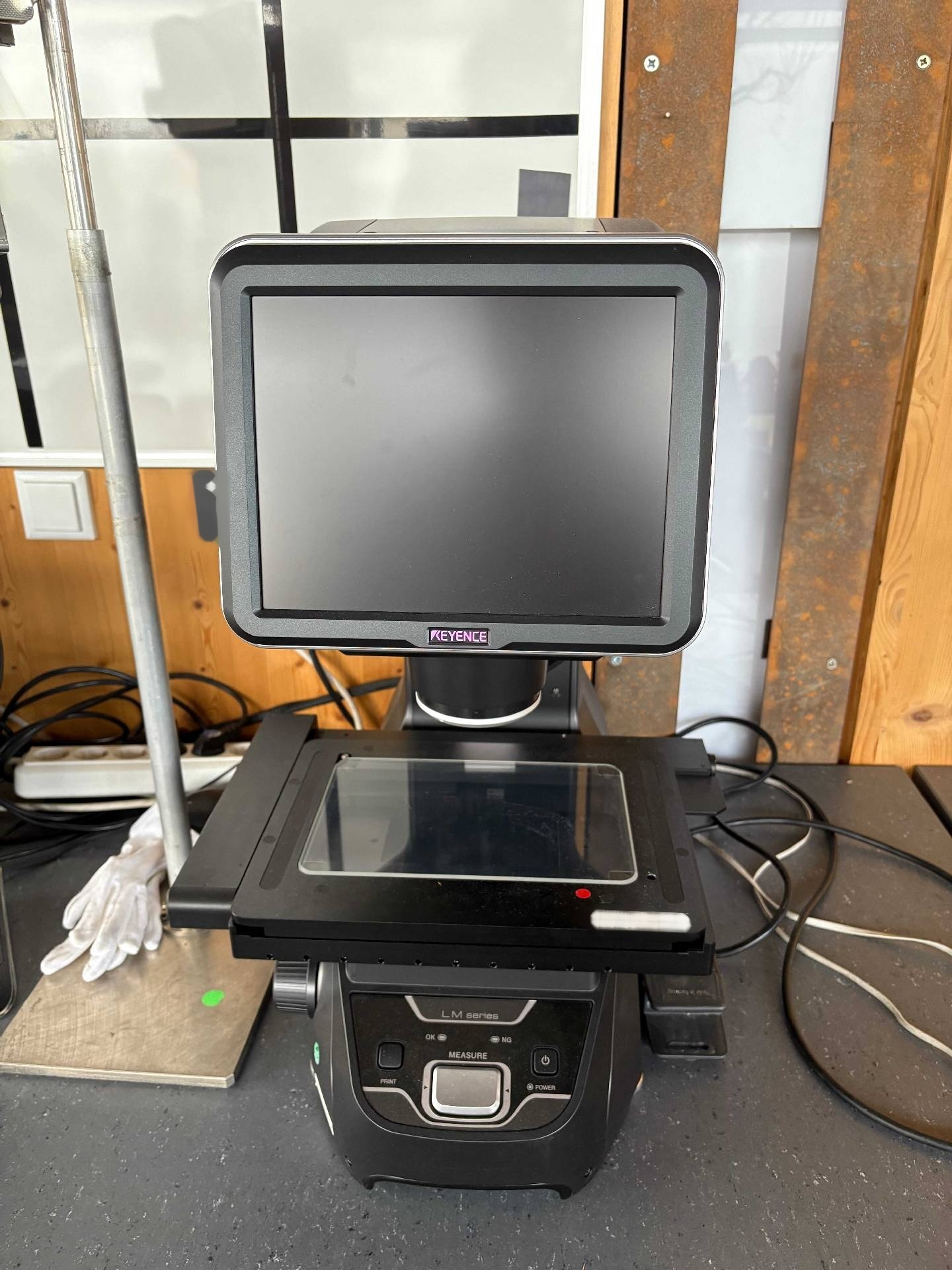

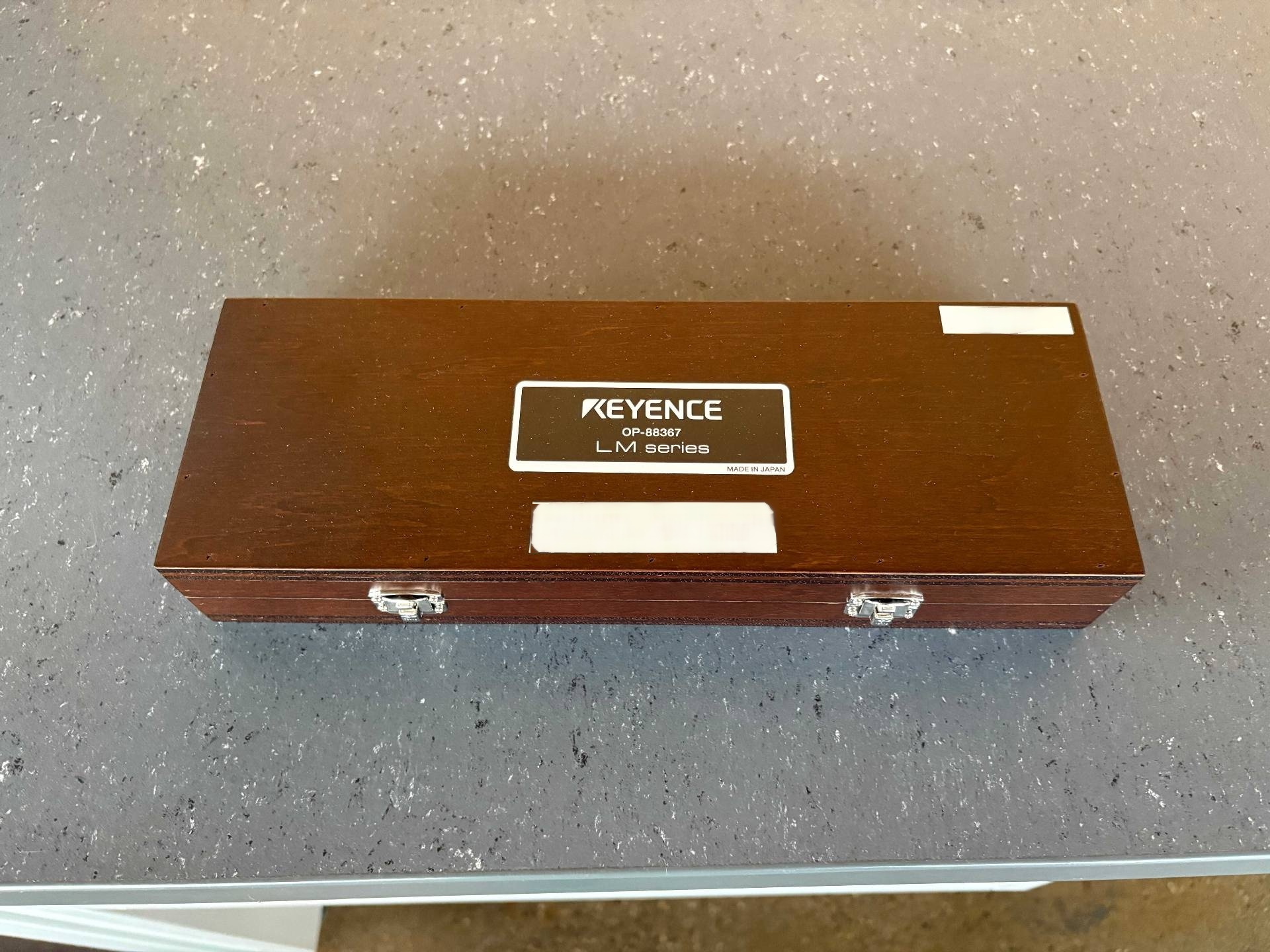

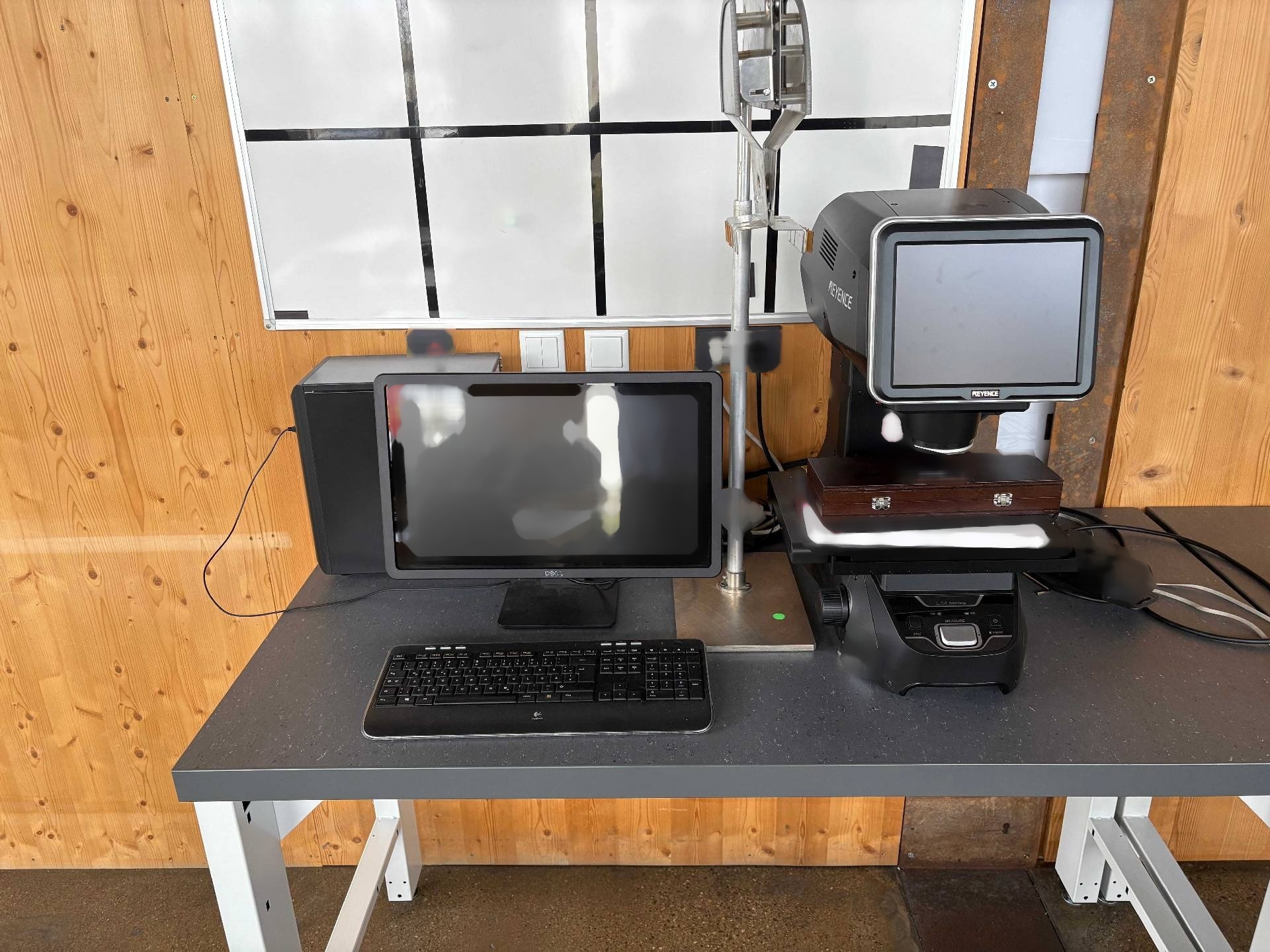

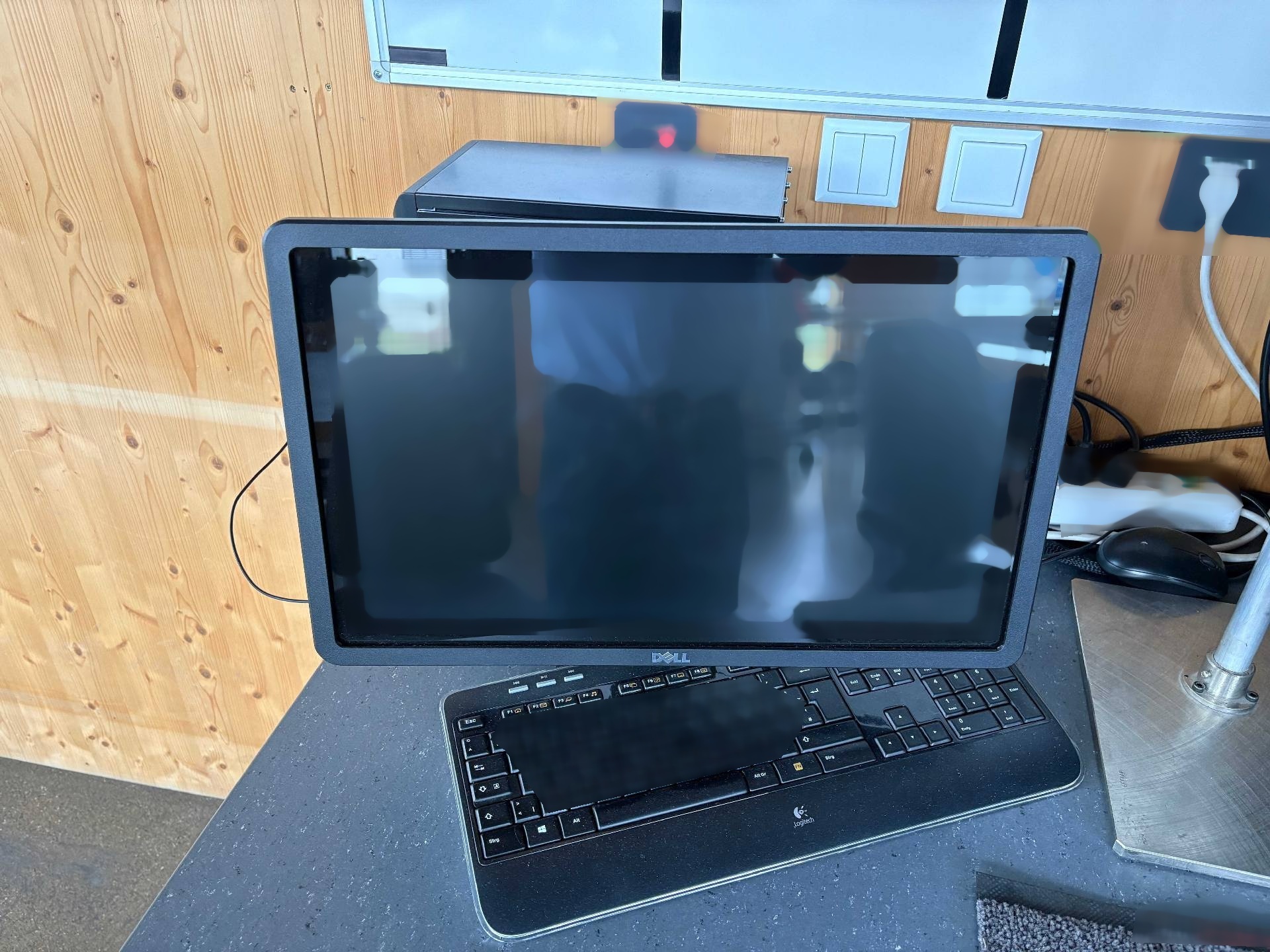

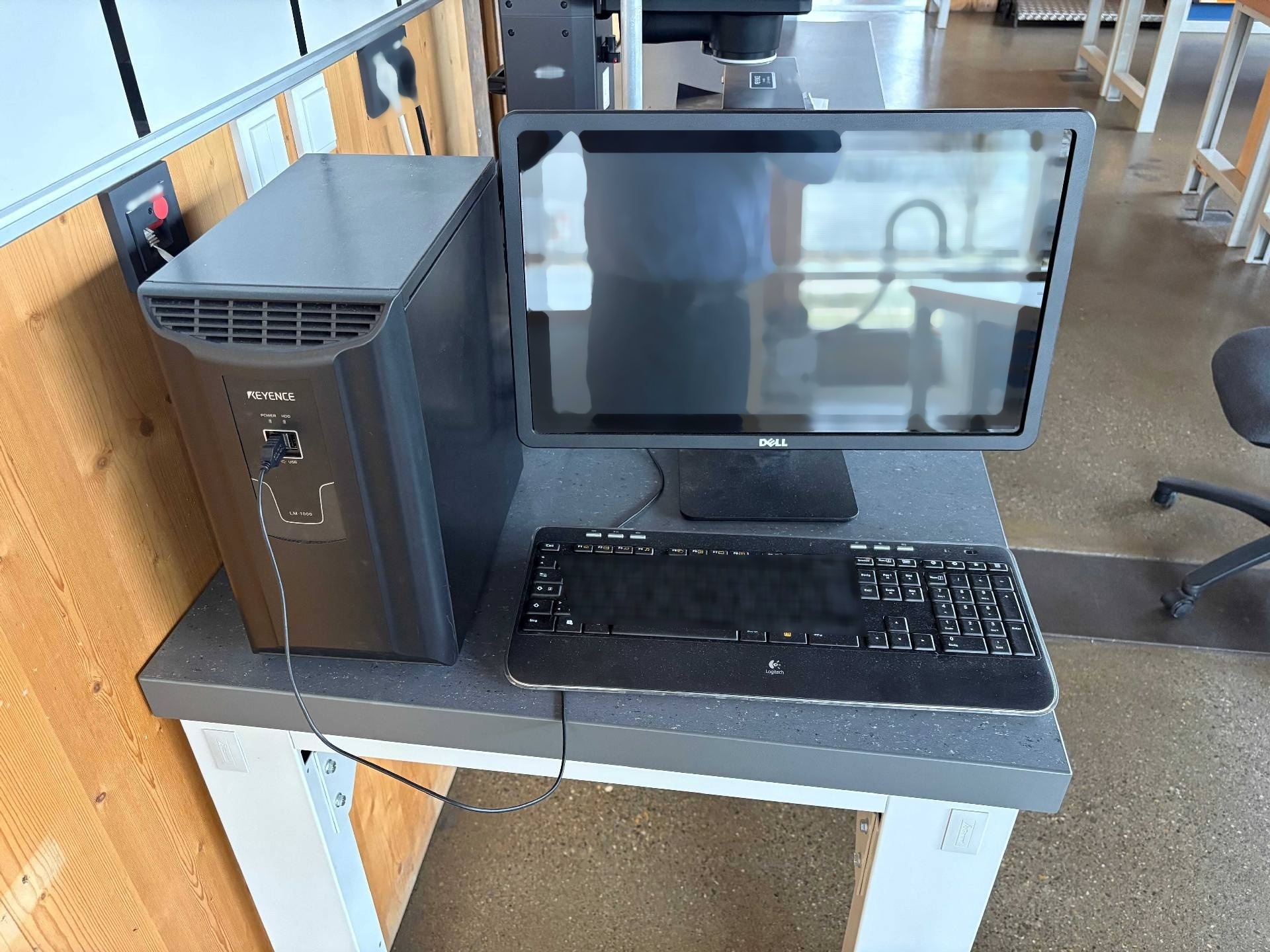

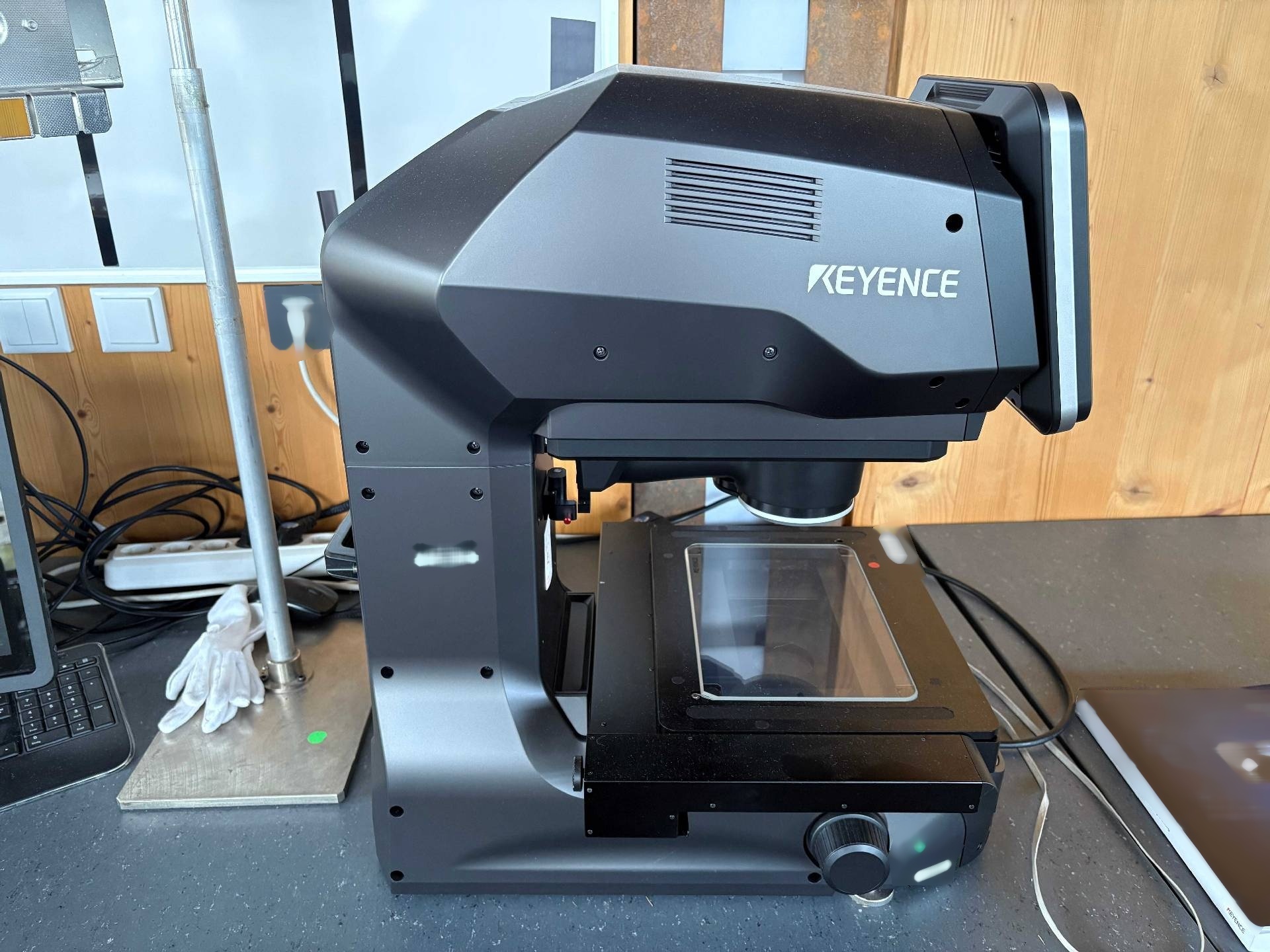

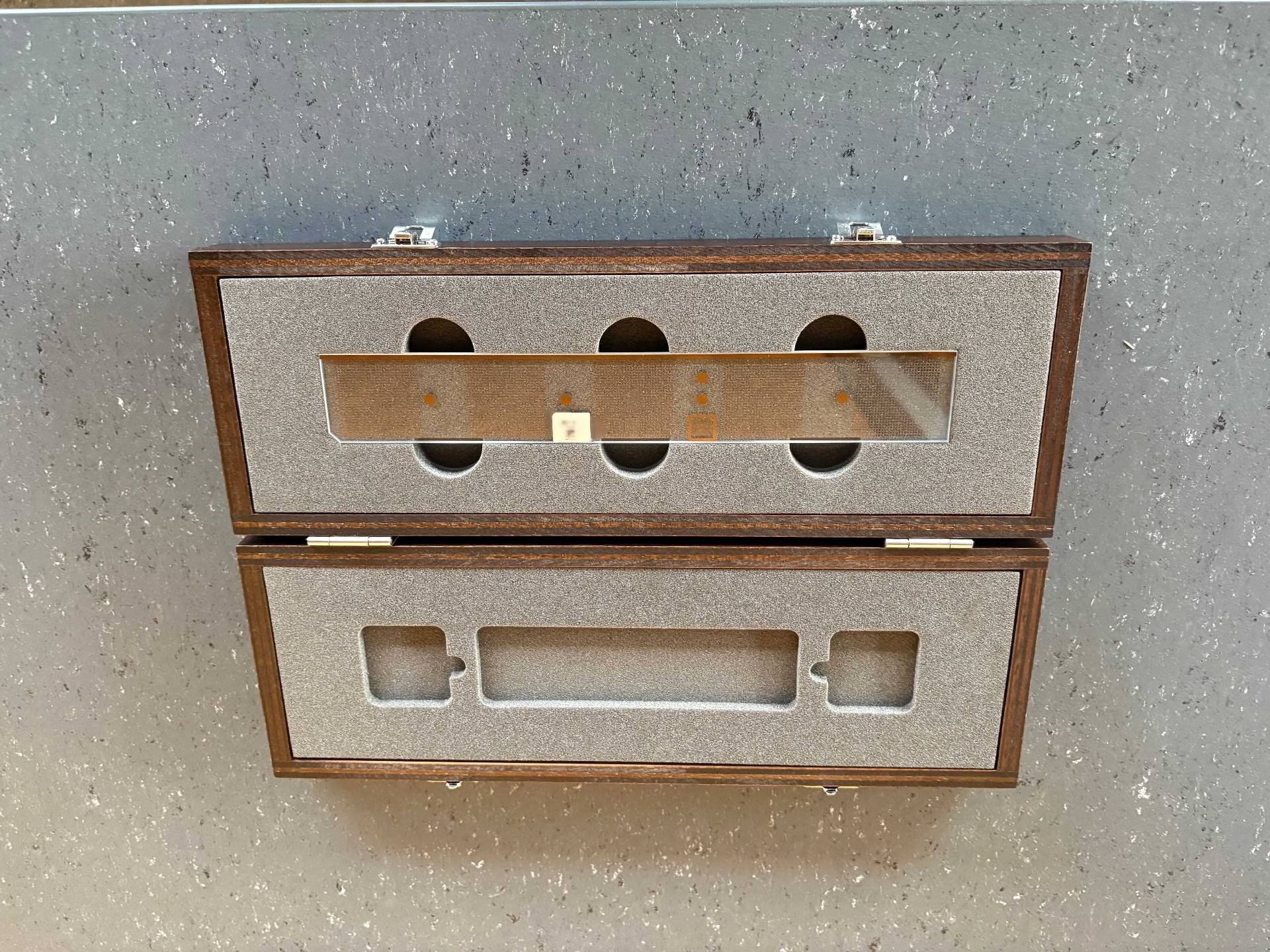

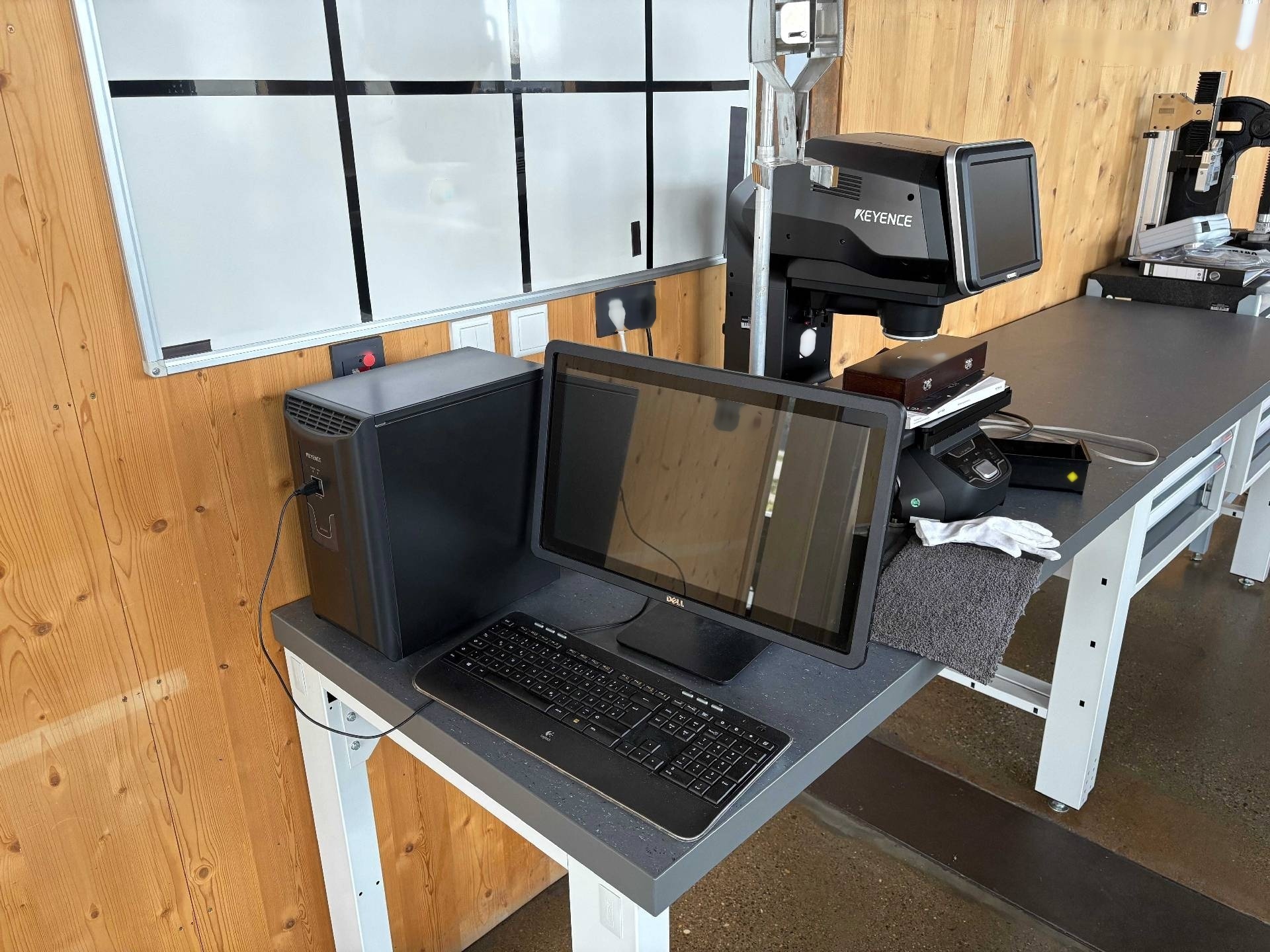

판매용 중고 KEYENCE LM-1100 #293819792

키엔스 LM-1100 (KEYENCE LM-1100) 은 최첨단 웨이퍼 테스트 및 도량형 장비로, 높은 정밀도, 고급 기능, 종합적인 측정 기능을 제공하여 반도체 업계의 엄격한 요구 사항을 충족합니다. 이 시스템은 현장의 최신 기술과 혁신을 활용하여 반도체 웨이퍼 (wafer) 의 특성화와 최적화를 위한 정확하고 안정적인 결과를 제공합니다. LM-1100 코어에는 고급 광학 측정 기능이 있으며, 이를 통해 반도체 웨이퍼에 대한 고해상도 이미징 및 정확한 차원 분석이 가능합니다. 이 장치에는 마이크로 (micro) 및 나노 (nano) 스케일의 웨이퍼 기능을 자세히 검사하기 위해 확대 옵션을 제공하는 강력한 현미경이 장착되어 있습니다. 이를 통해 결함, 패턴 편차 및 반도체 장치 성능에 영향을 줄 수있는 기타 결함을 감지 할 수 있습니다. 이 기계는 또한 고급 이미지 처리 알고리즘 (Advanced Image Processing Algorithm) 을 통해 웨이퍼 이미지의 가시성과 선명도를 향상시켜 중요한 기능을 쉽게 식별하고 분석할 수 있습니다. 이 알고리즘은 결함의 자동 감지 및 분류에 도움이 되며, 수동 검사 (manual inspection) 작업에 필요한 시간과 노력을 줄여줍니다. 또한, 이 툴의 소프트웨어는 데이터 시각화, 분석, 보고를 위한 직관적인 툴을 제공하며, 사용자가 수집한 측정 데이터를 토대로 정보화된 의사 결정을 내릴 수 있게 해 줍니다. 측정 능력 측면에서, KEYENCE LM-1100은 반도체 웨이퍼를 특성화하기위한 광범위한 옵션을 제공합니다. 임계 치수, 두께, 거칠기, 평면도 및 기타 매개변수의 측정을 높은 정확도와 반복성으로 수행할 수 있습니다. 에셋은 브라이트 필드 (brightfield) 와 다크 필드 이미징 (darkfield imaging), 초점 현미경 (confocal microscopy), 3D 프로파일링 (3D profiling) 을 포함한 다양한 측정 모드를 지원하여 웨이퍼 특성을 포괄적으로 분석 할 수 있습니다. 또한, LM-1100 은 테스트 프로세스를 간소화하고 생산성을 향상시키는 자동화된 측정 루틴을 갖추고 있습니다. 이 모델은 다중 점 측정 (multi-point measurements) 을 수행하고, 웨이퍼 서피스의 넓은 영역을 스캔하고, 사용자 개입을 최소화하면서 웨이퍼 특성의 세부 맵을 생성할 수 있습니다. 이러한 자동화를 통해 사용자 오류 감소, 측정 일관성 향상, 전체 테스트 워크플로우 속도 향상 등의 이점을 누릴 수 있습니다. 연결성 및 통합 측면에서 키엔스 LM-1100 (KEYENCE LM-1100) 은 반도체 제조 환경에서 일반적으로 사용되는 다른 장비 및 시스템과 원활하게 상호 작용하도록 설계되었습니다. 데이터 교환을 위한 업계 표준 통신 프로토콜을 지원하며, 인라인 테스트 (inline testing) 및 도량형 (metrology) 애플리케이션을 위해 더 큰 운영 라인에 통합될 수 있습니다. 이 장비의 소프트웨어는 또한 손쉬운 데이터 전송, 저장, 공유 (sharing) 기능을 통해 반도체 설비 내에서 협업 및 데이터 관리를 용이하게 합니다. 전반적으로, LM-1100 은 최첨단 웨이퍼 테스트 및 도량형 시스템으로, 반도체 웨이퍼의 특성화와 최적화를 위한 탁월한 기능을 제공합니다. 고급 광학 측정 기술 (Optical Measuration Technologies), 자동화된 기능 (Automated Features), 종합적인 분석 도구 (Comprehensive Analysis Tools) 를 갖춘 이 장치는 반도체 제조업체가 제품의 품질과 안정성을 보장하고자 하는 귀중한 자산입니다.
