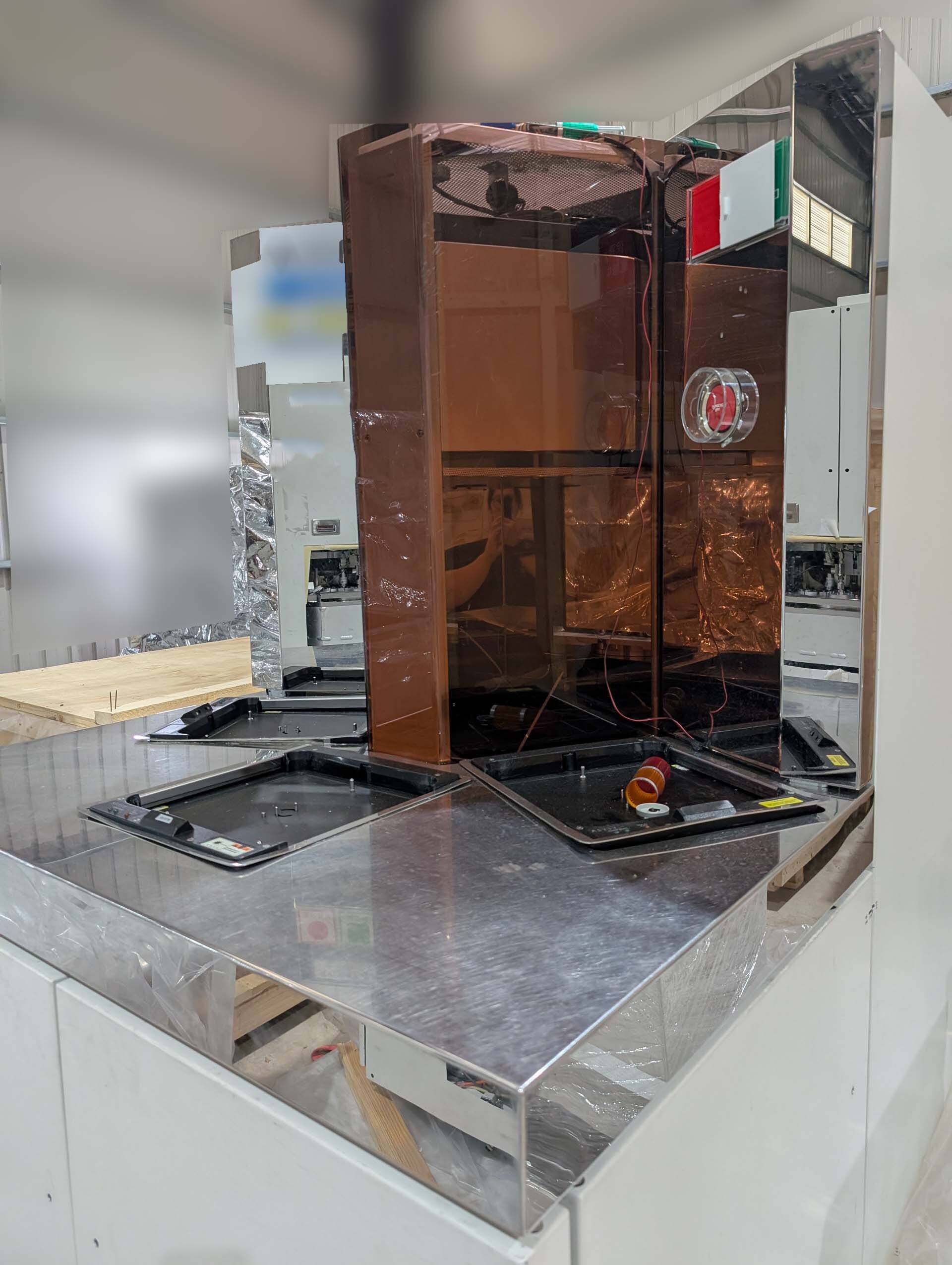

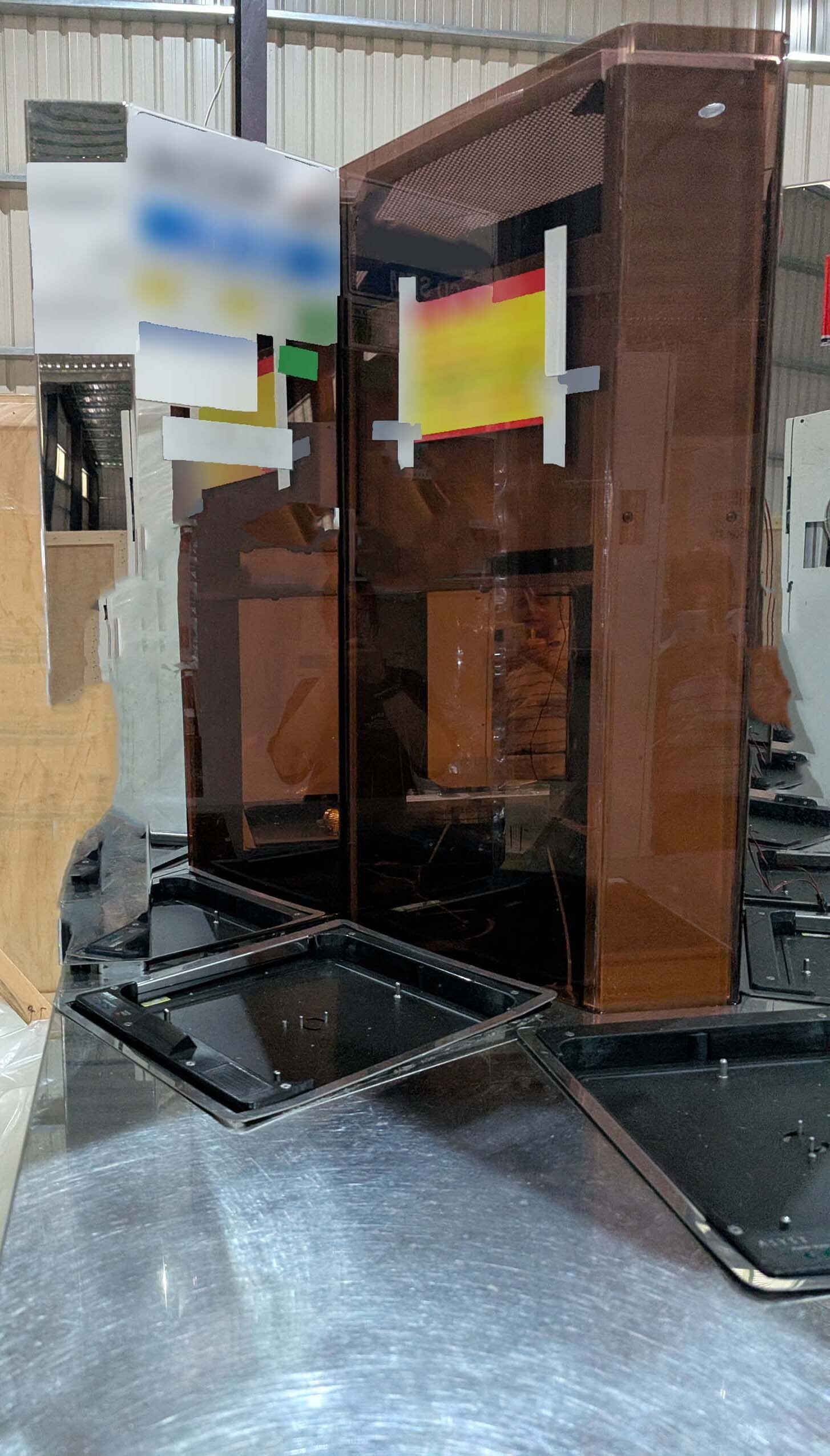

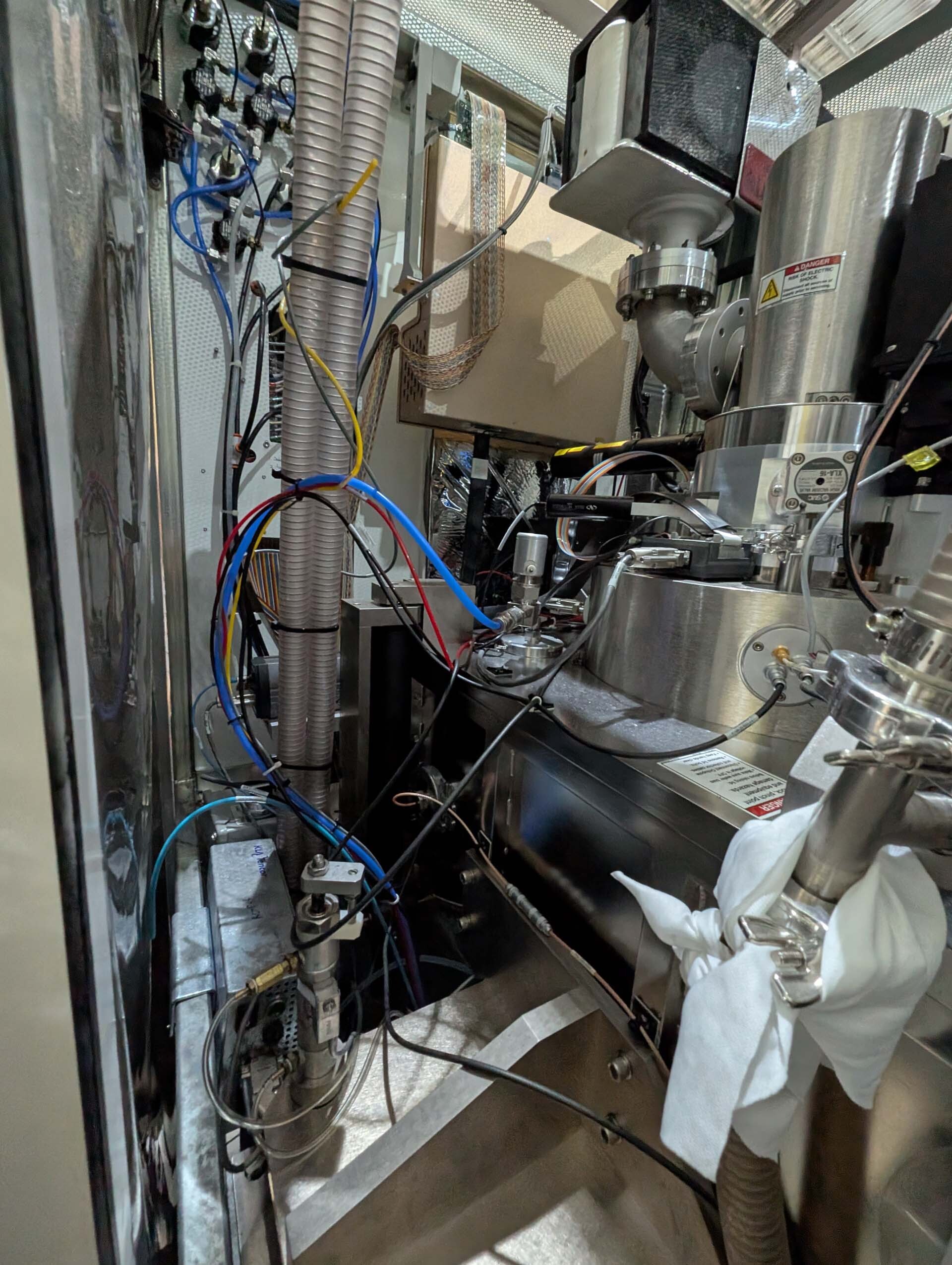

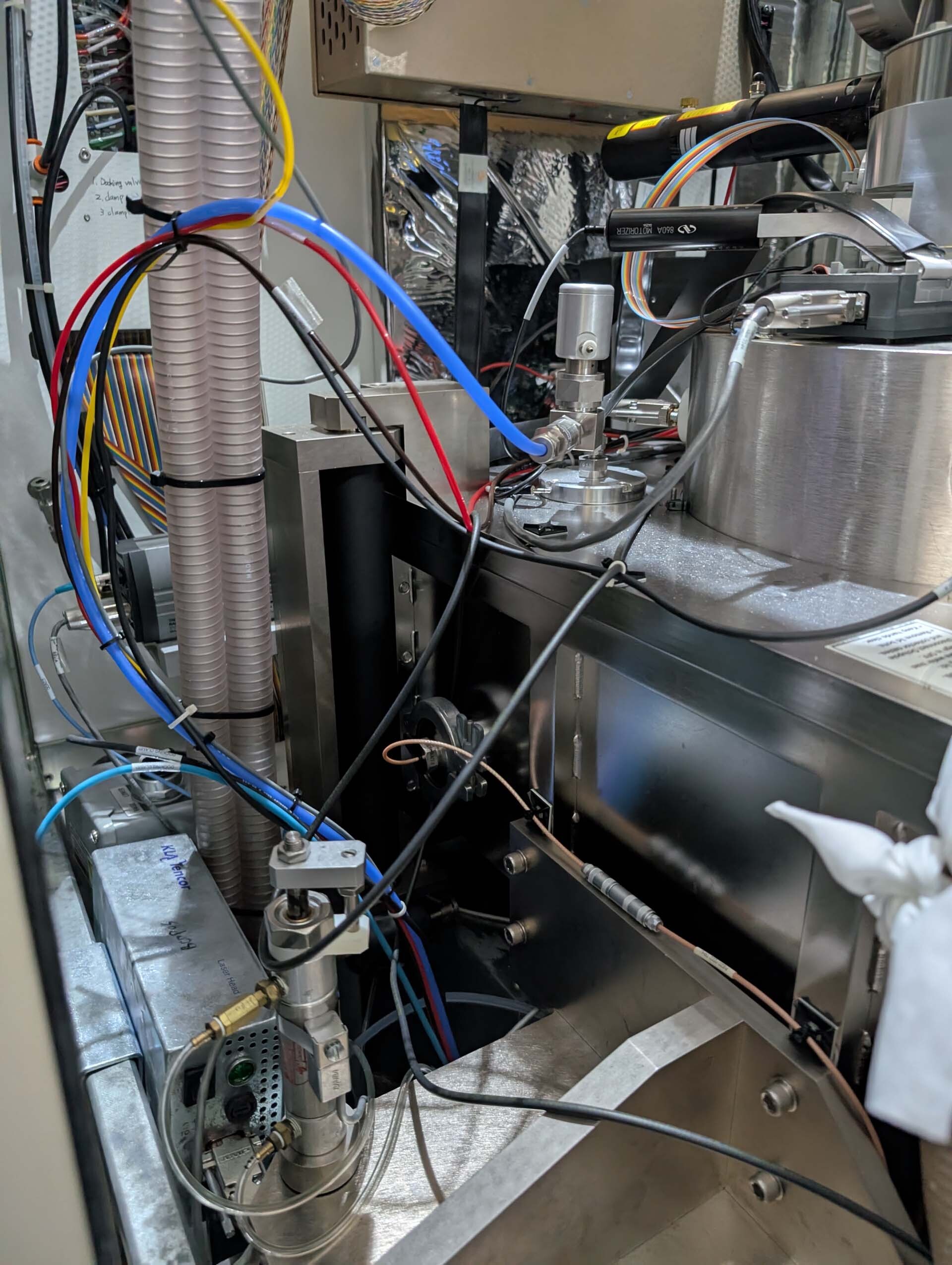

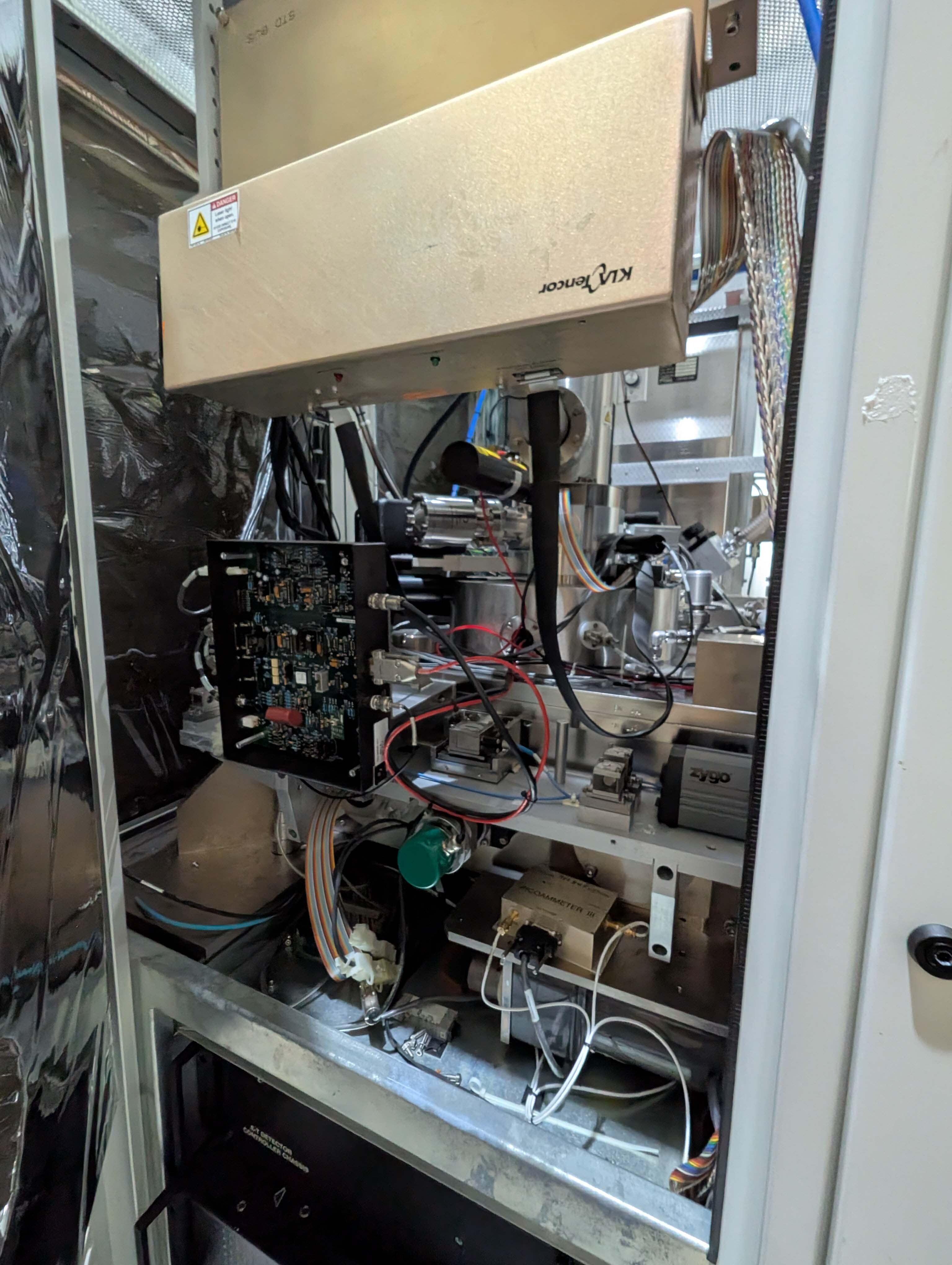

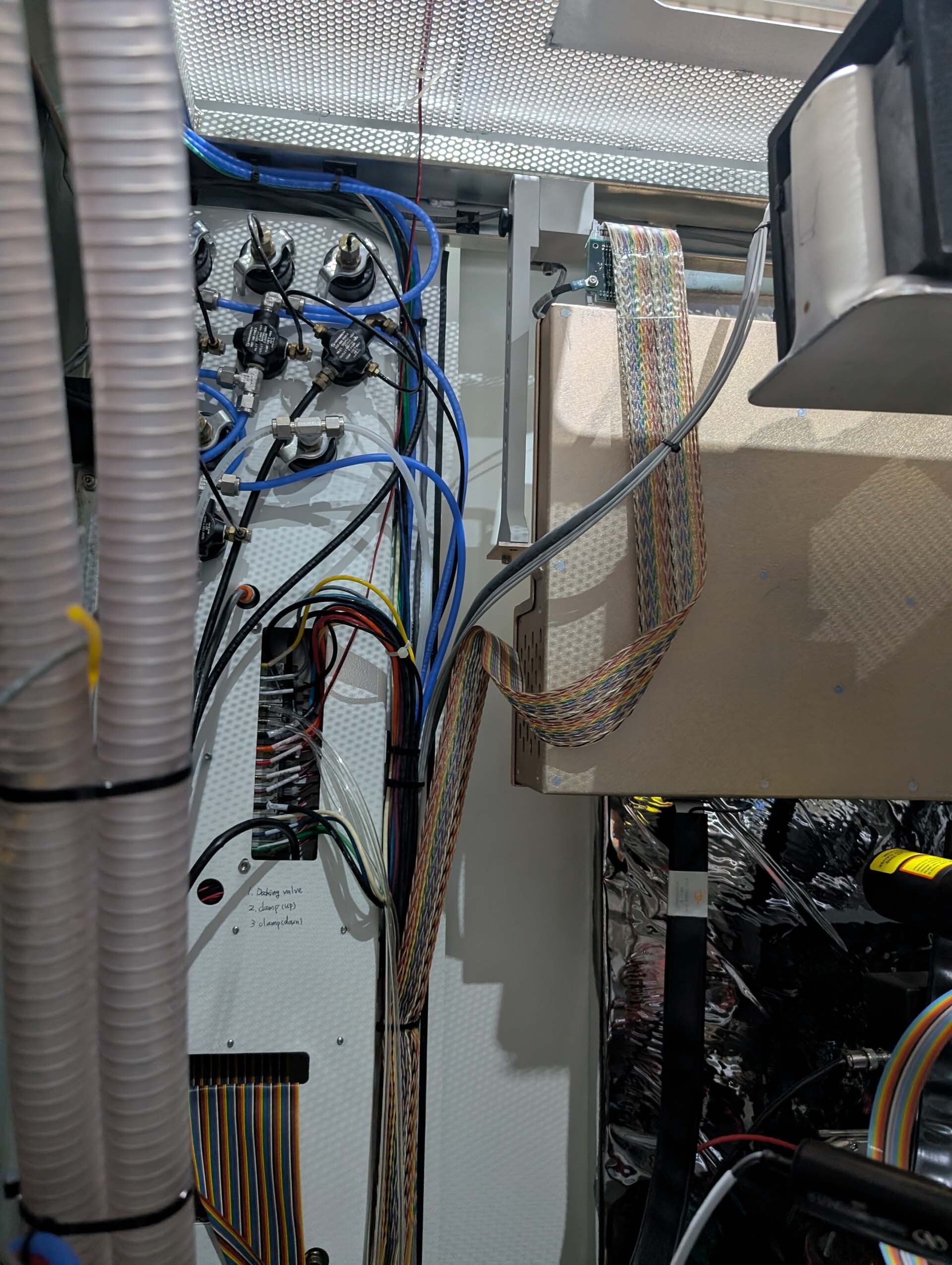

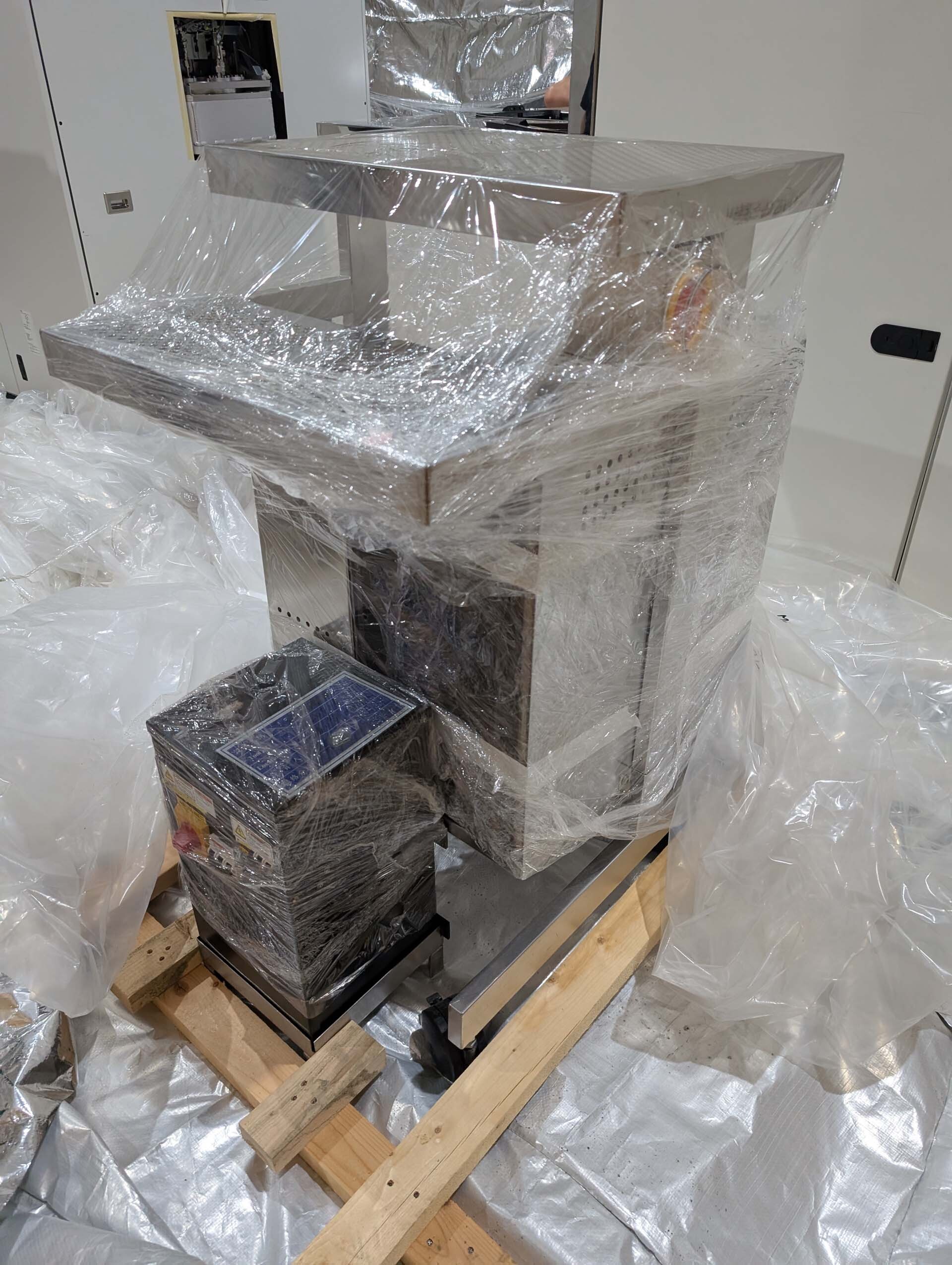

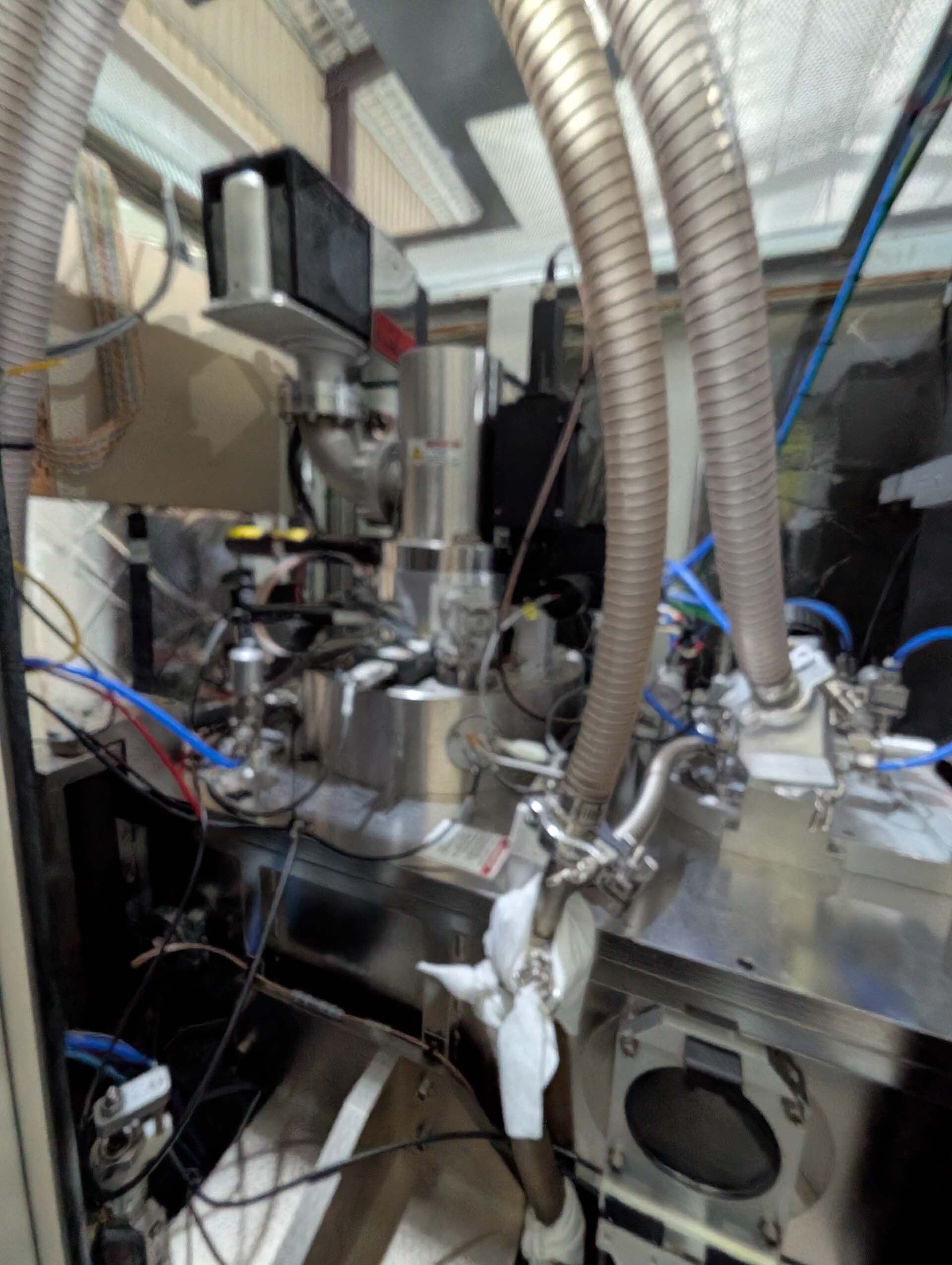

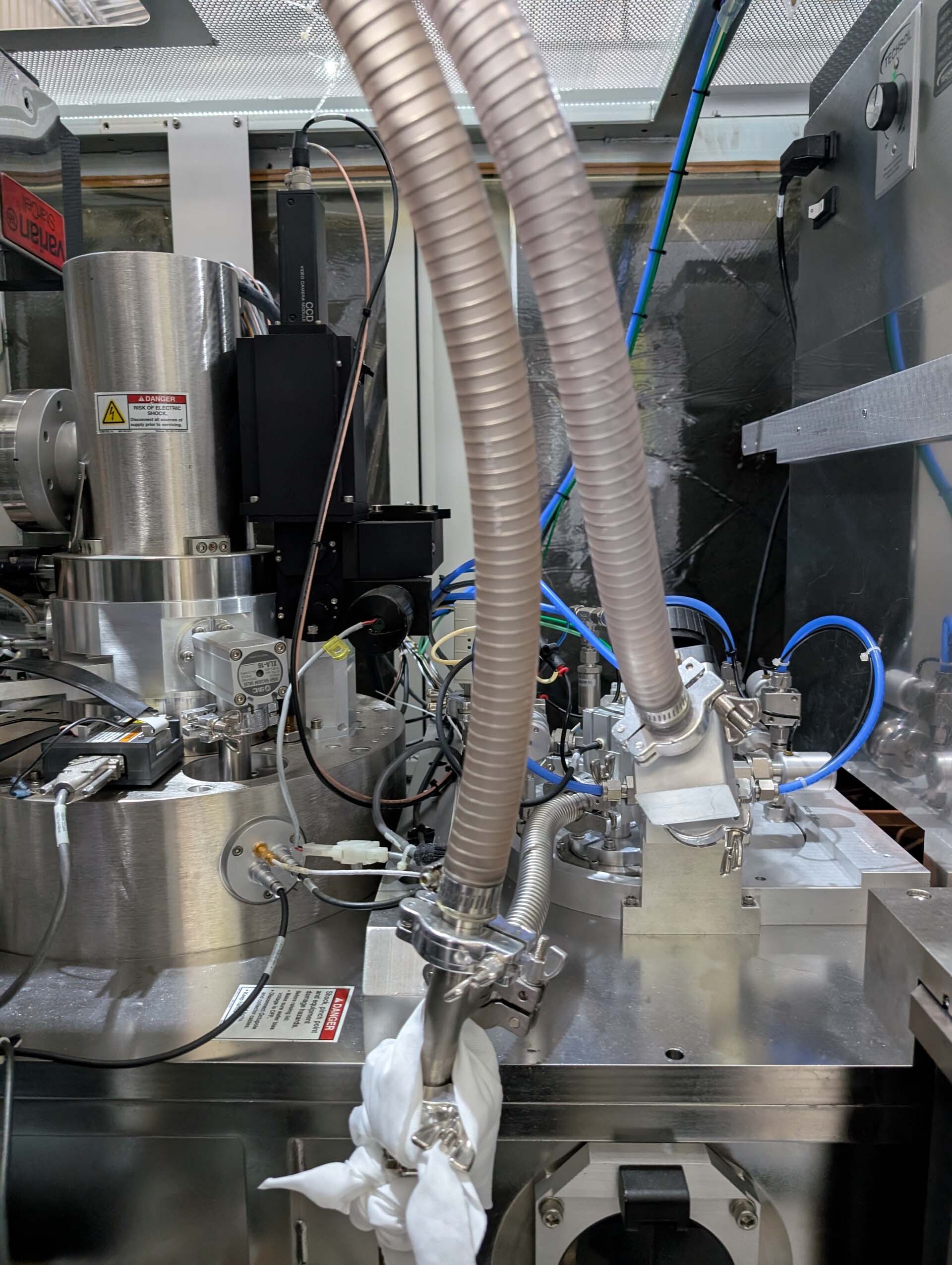

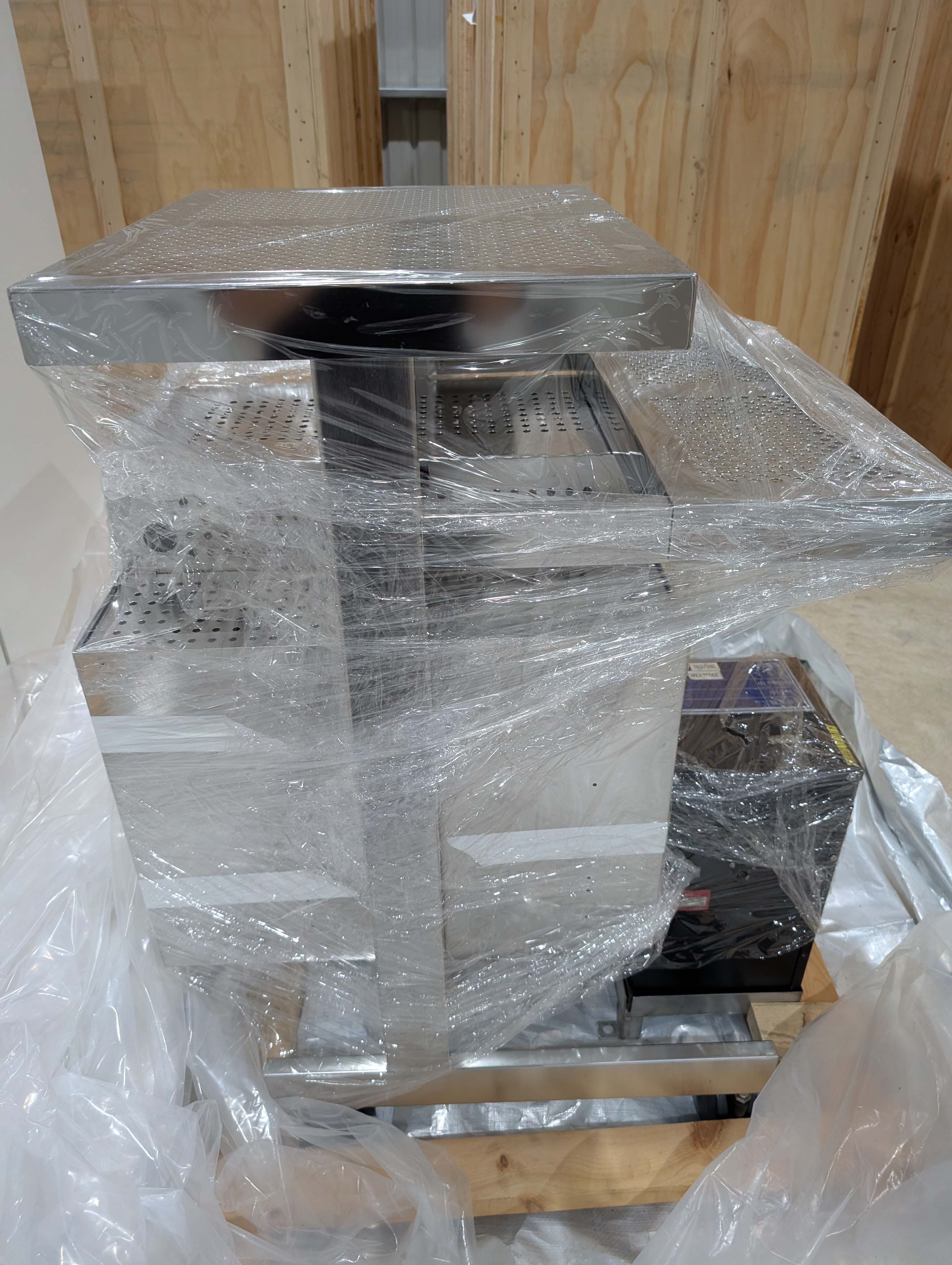

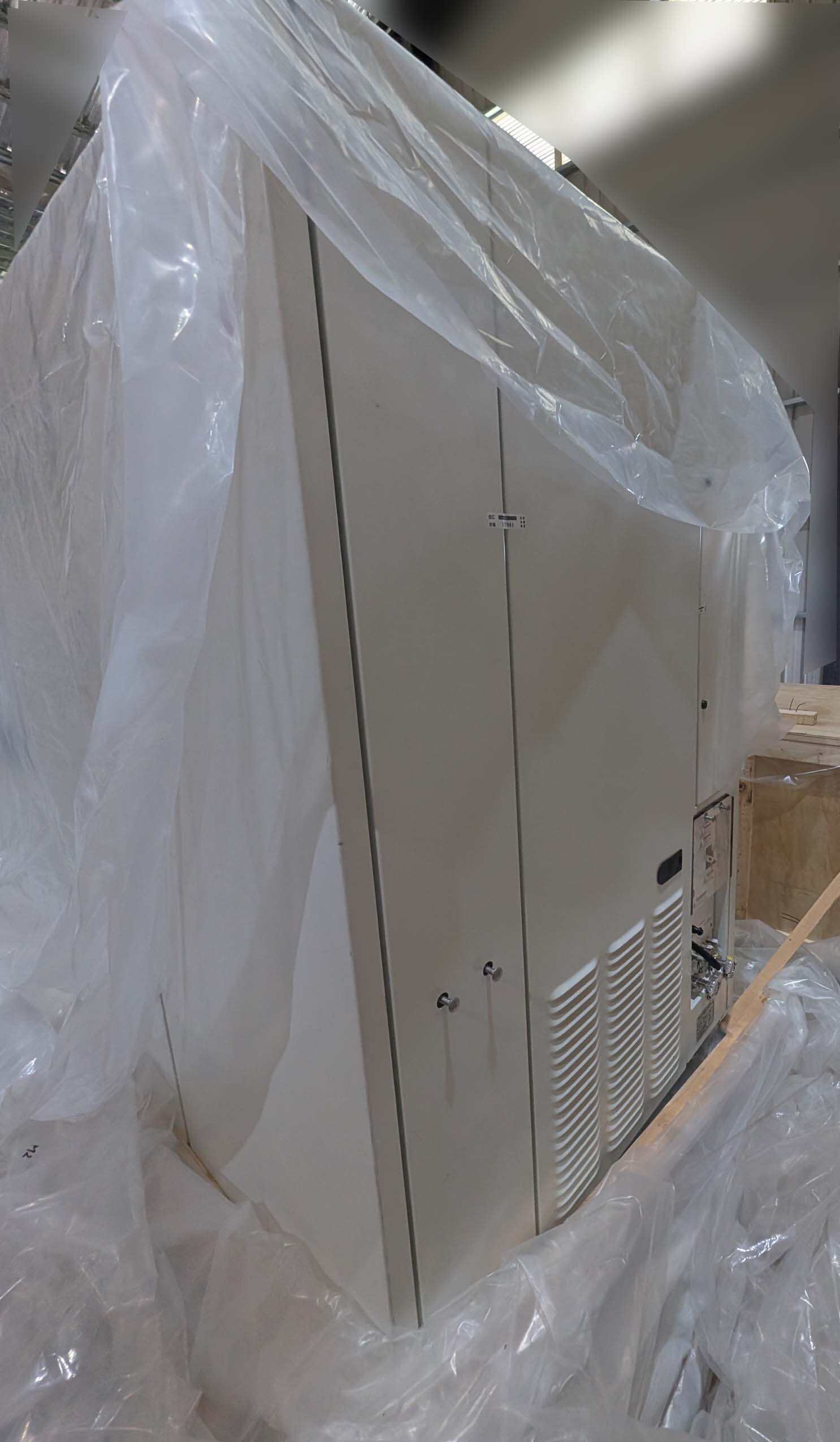

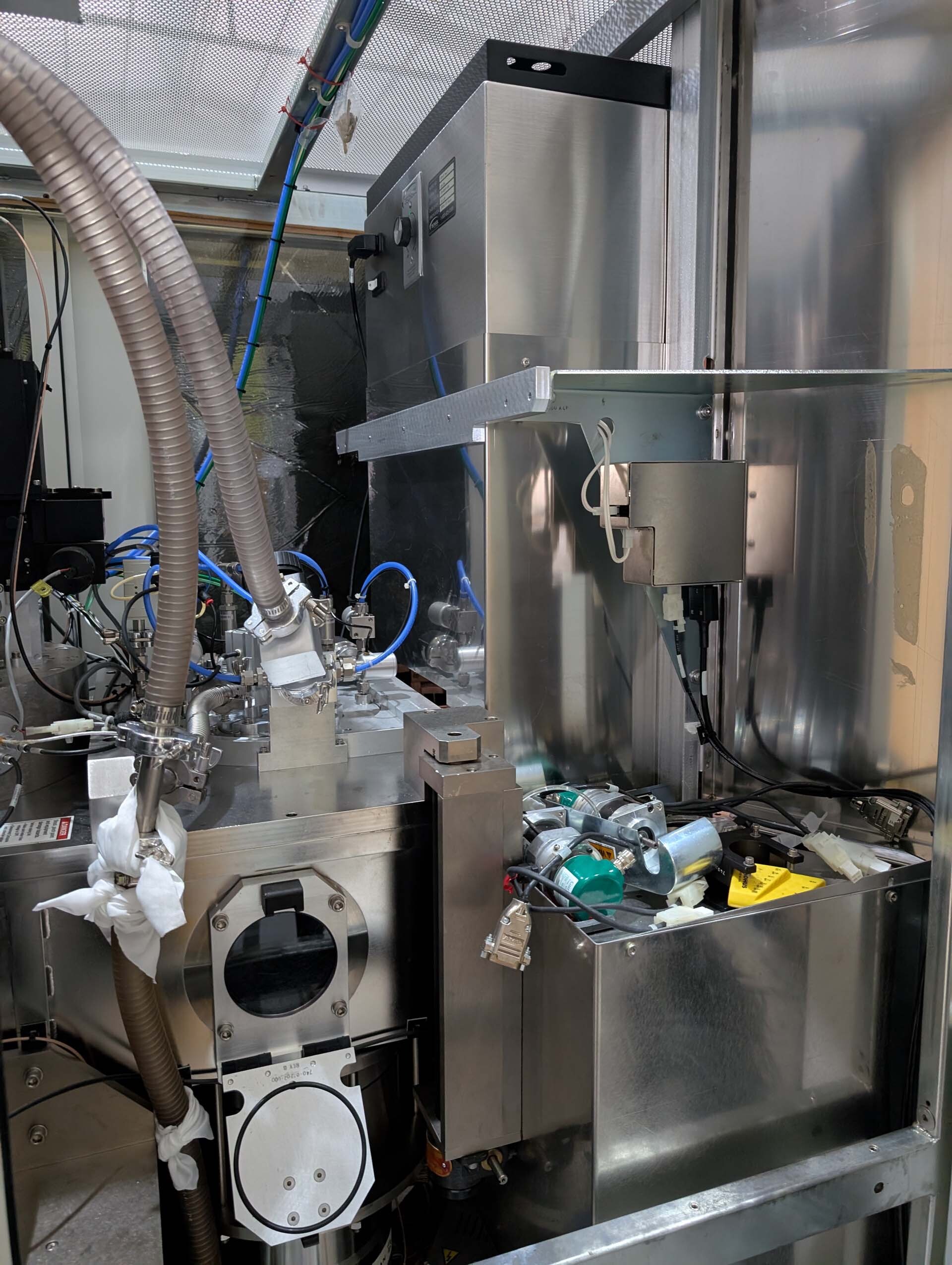

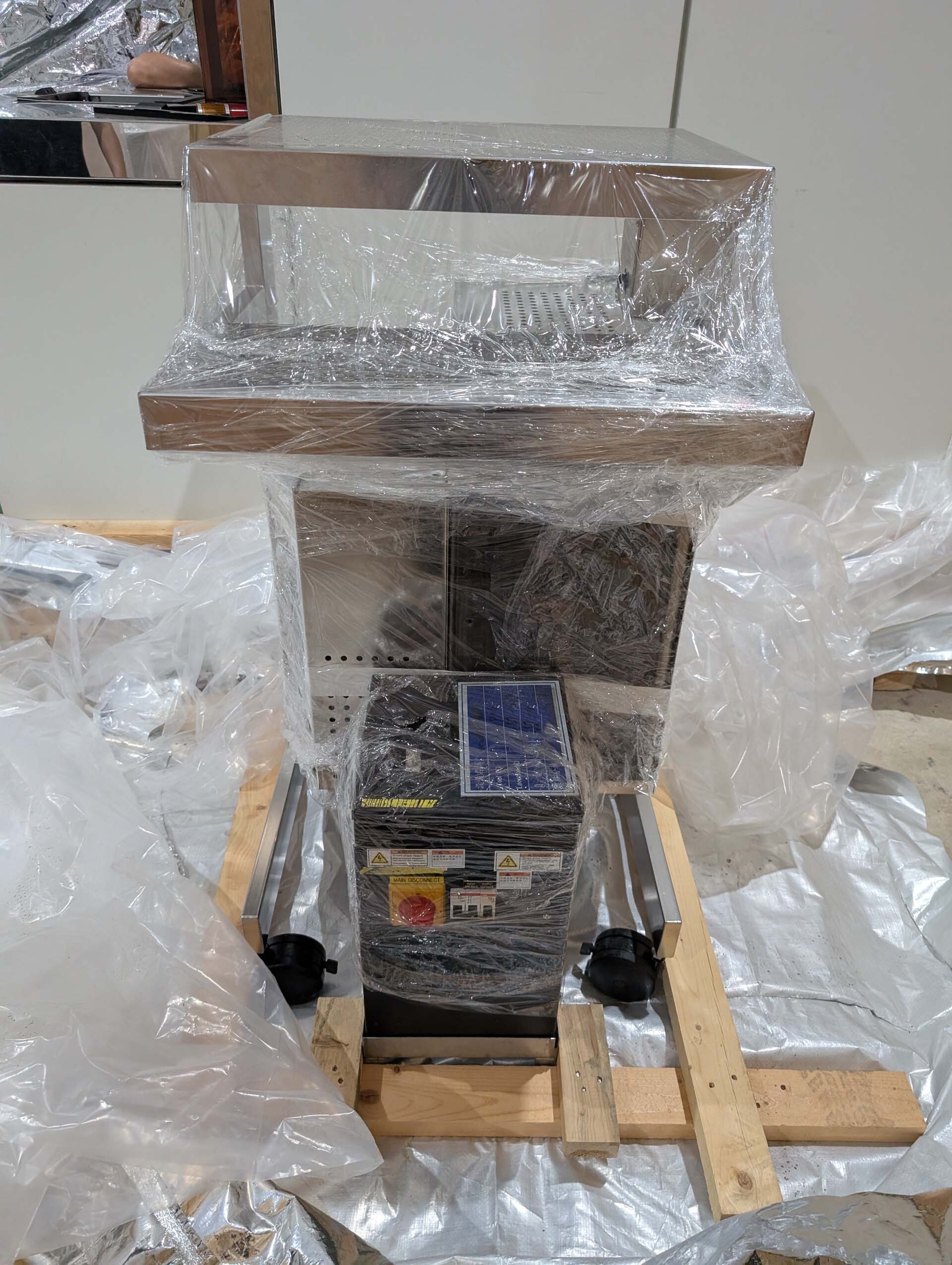

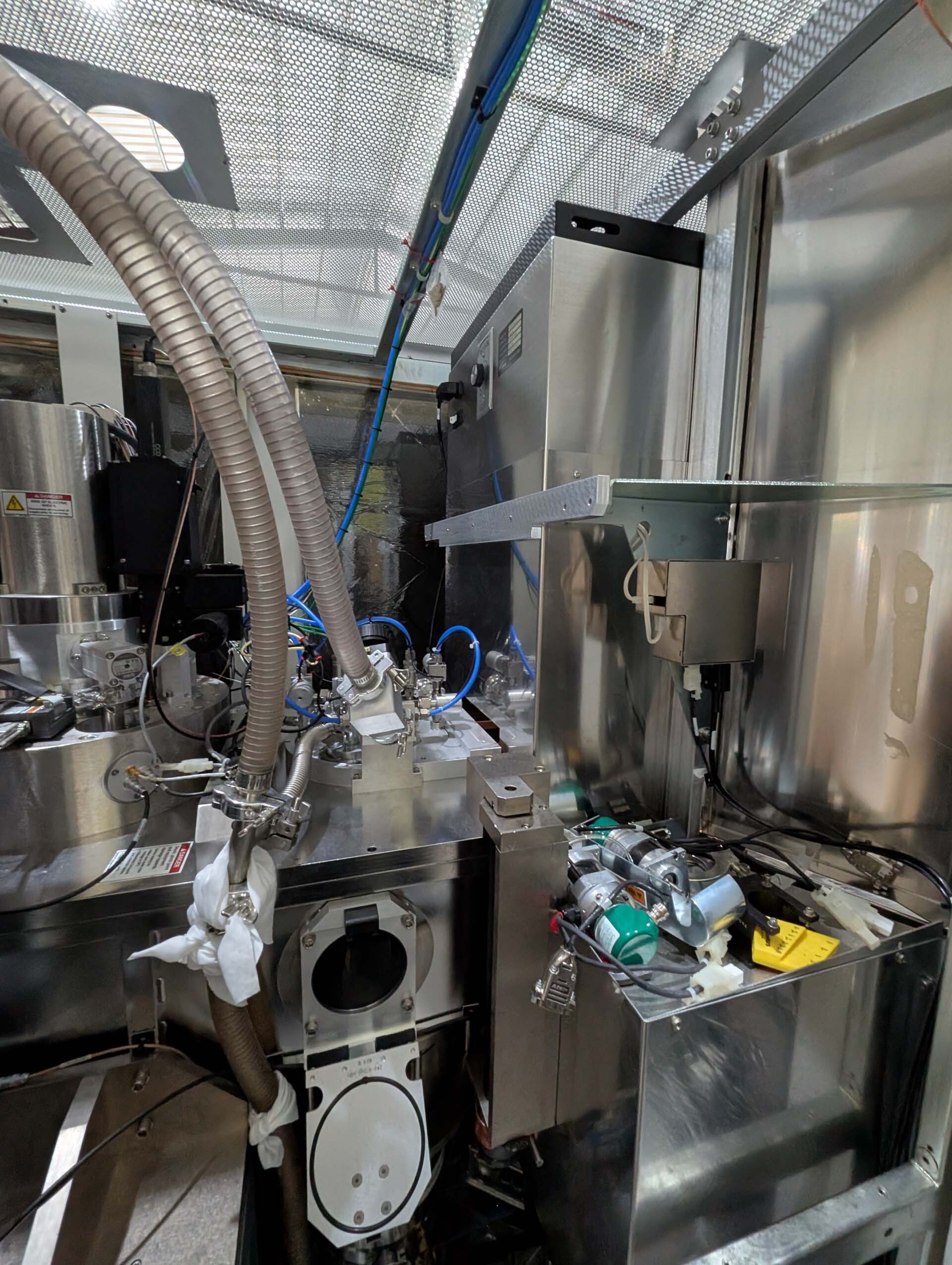

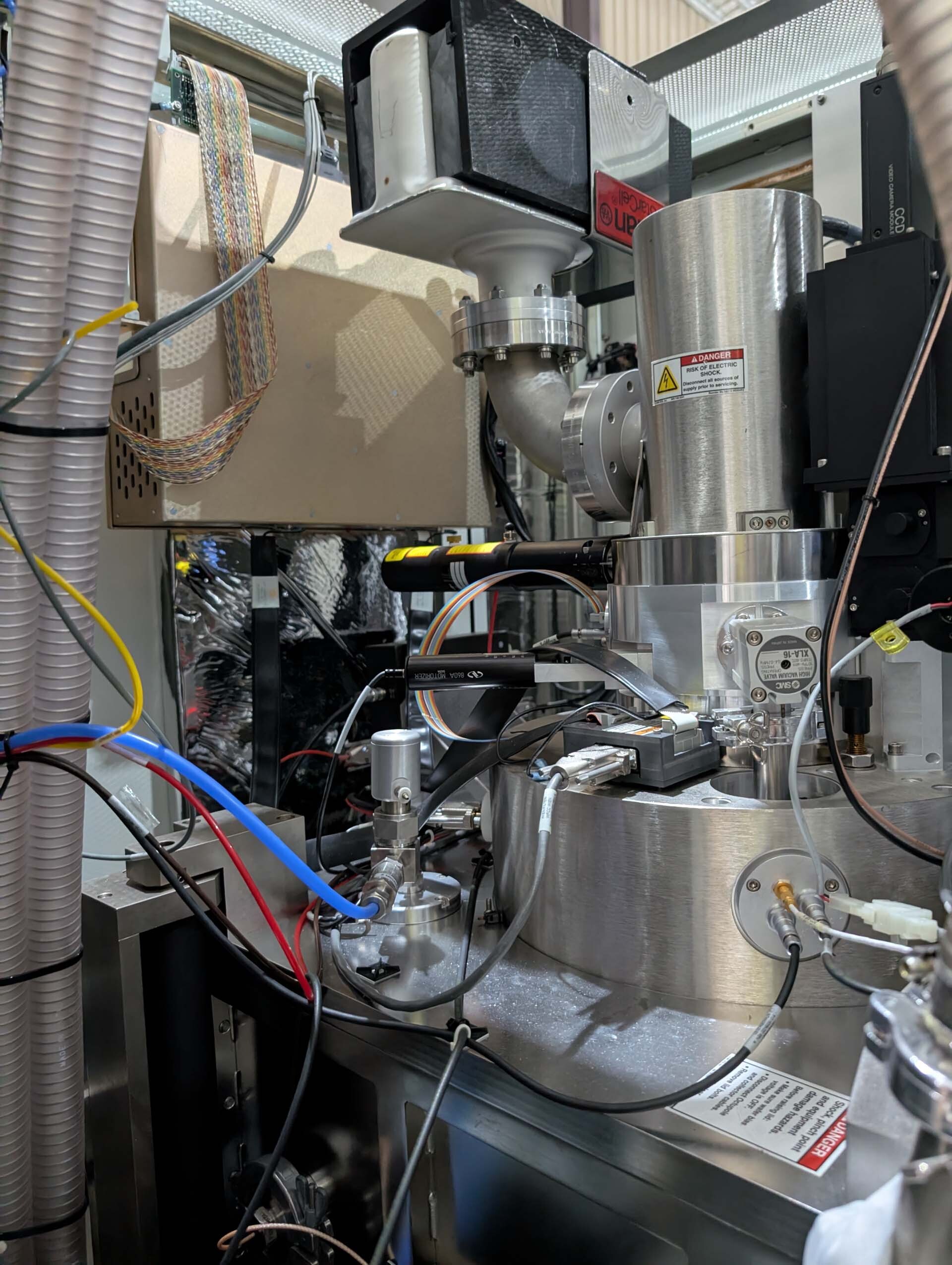

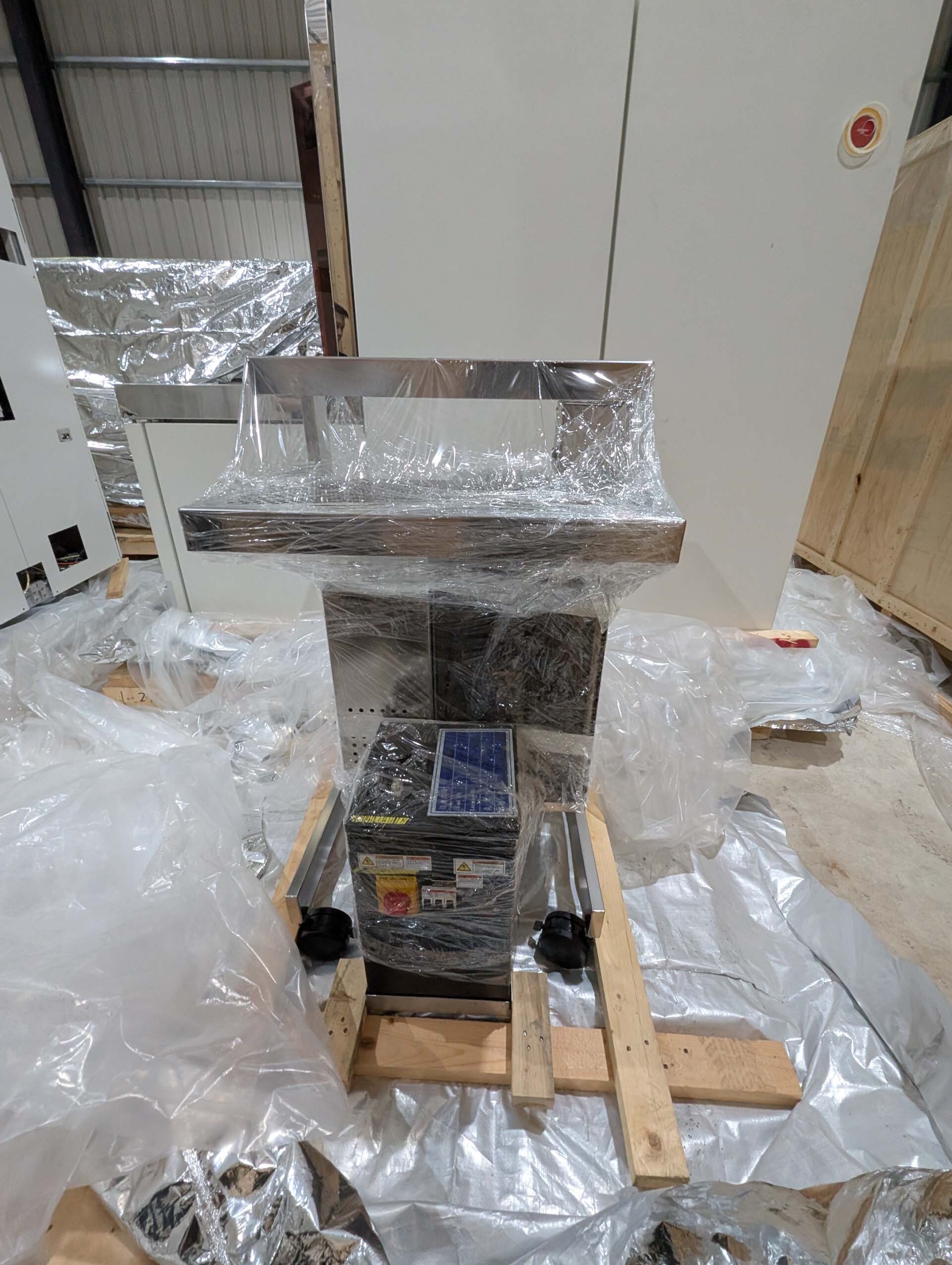

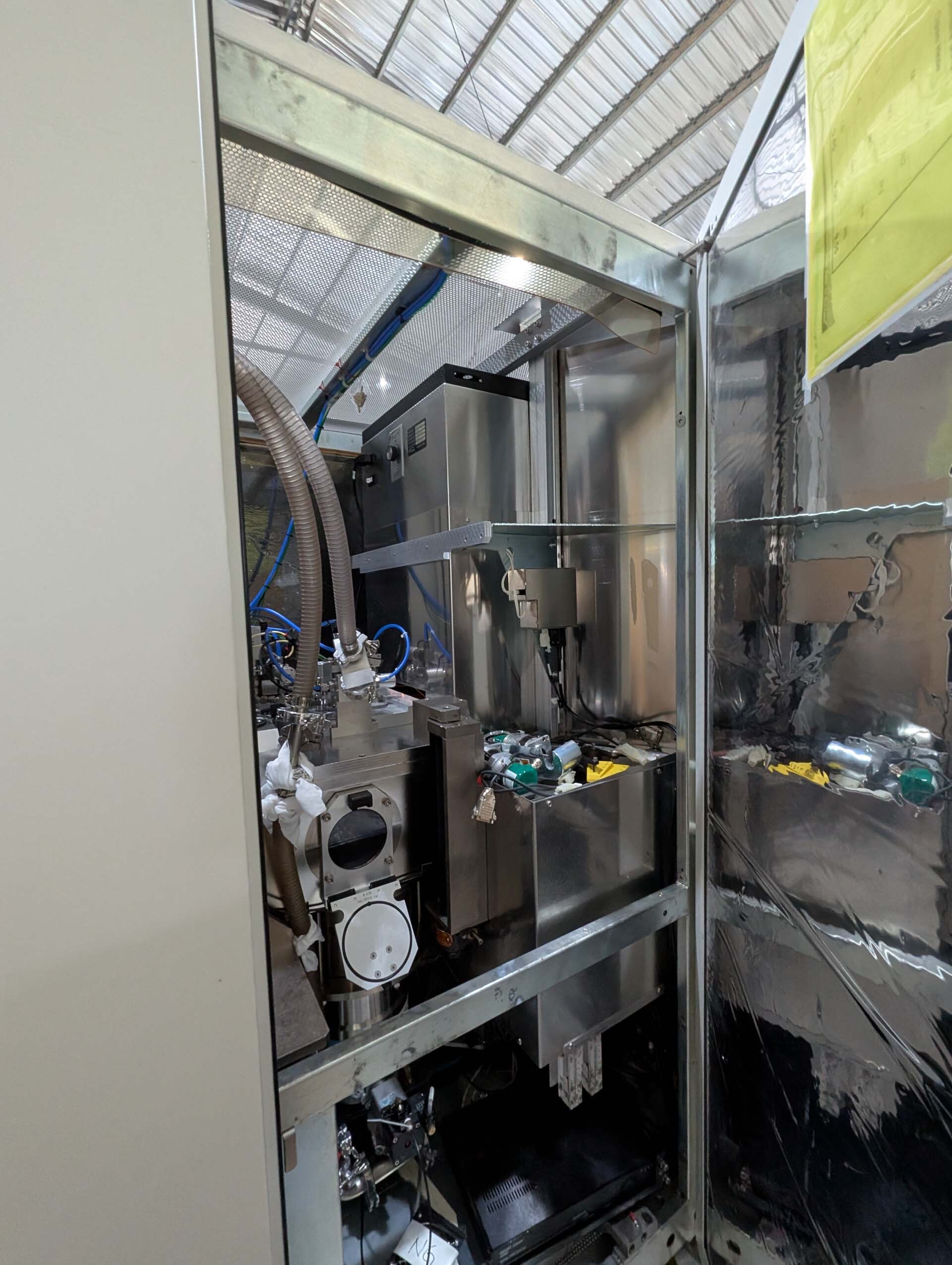

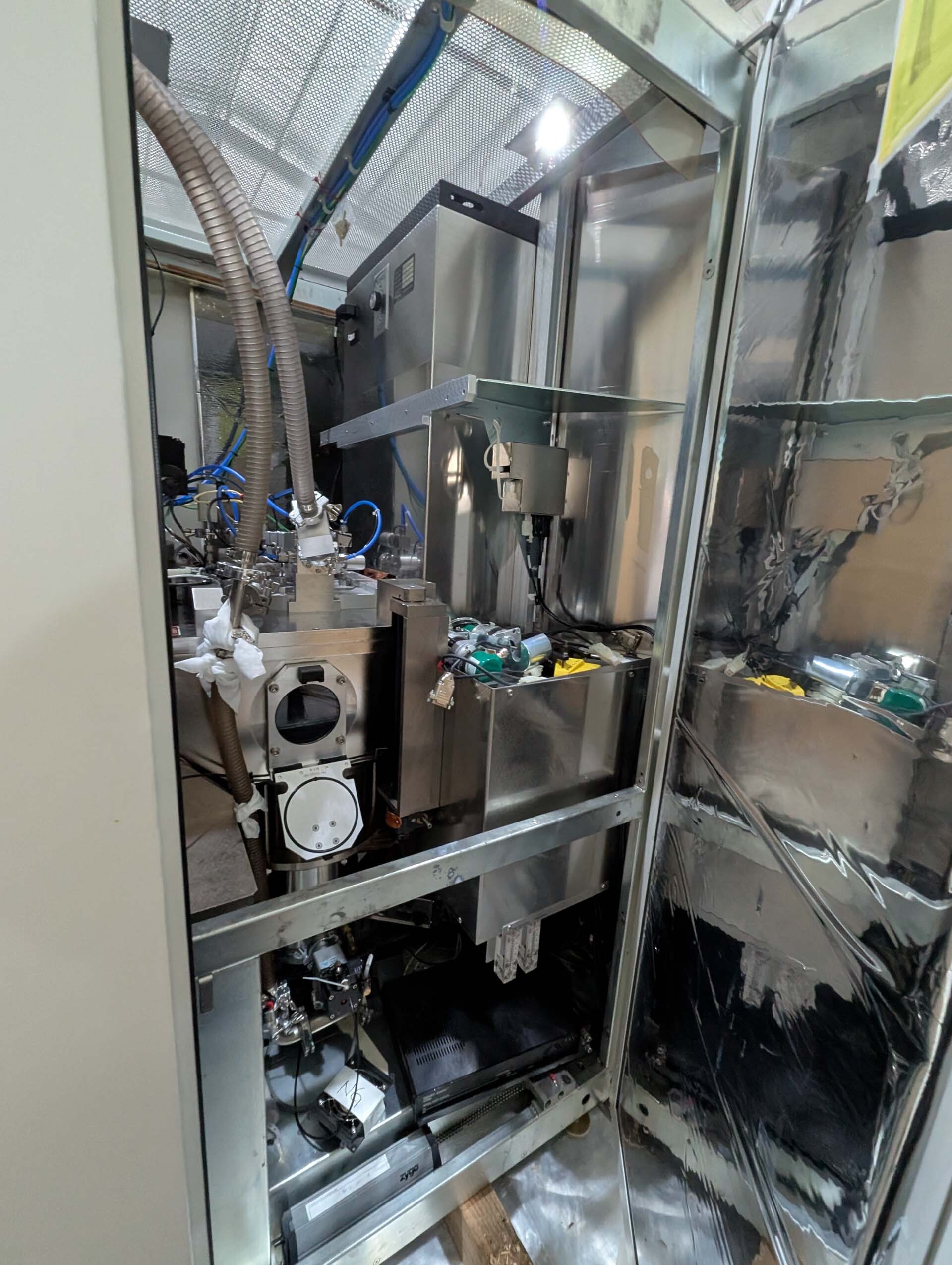

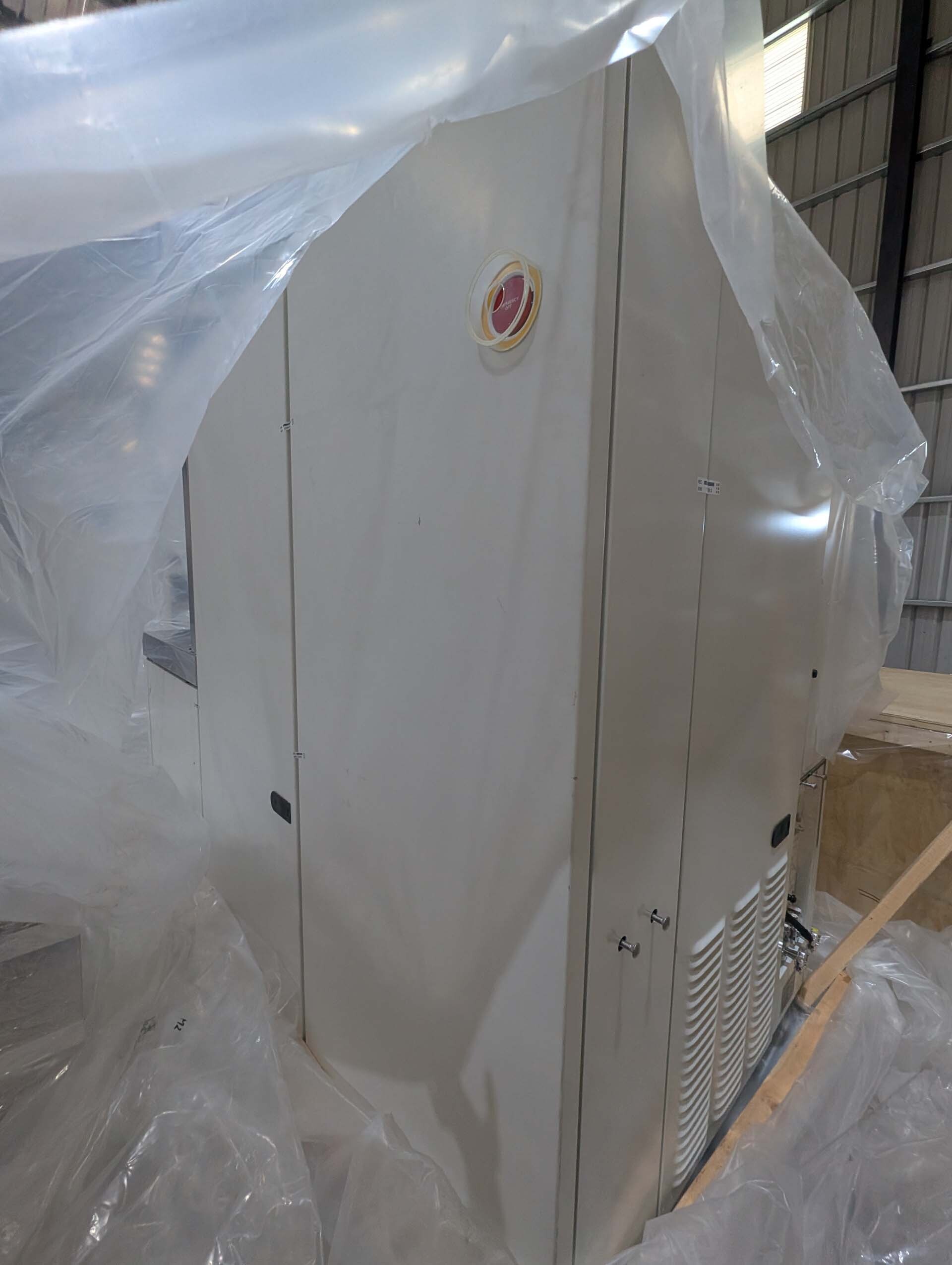

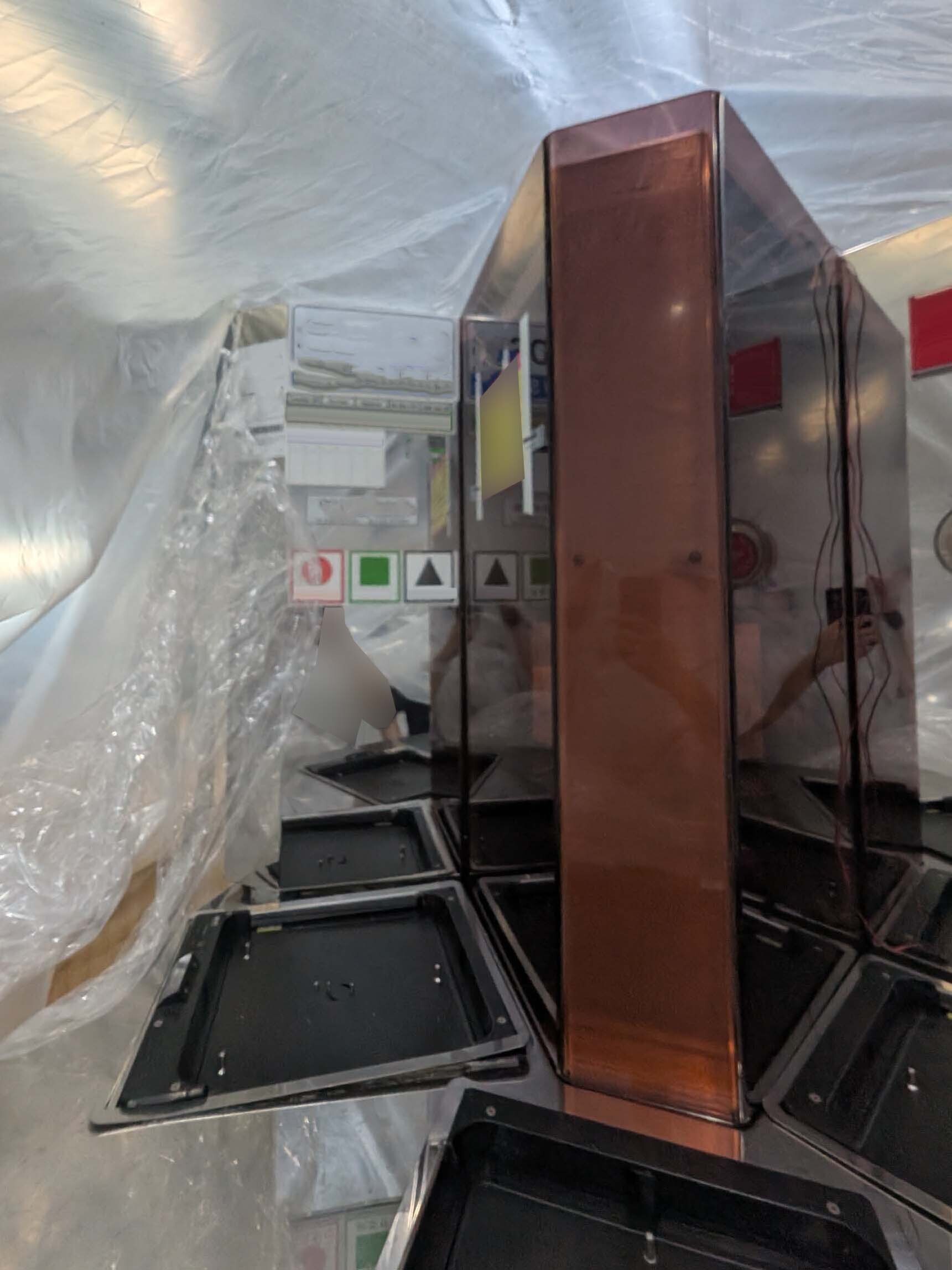

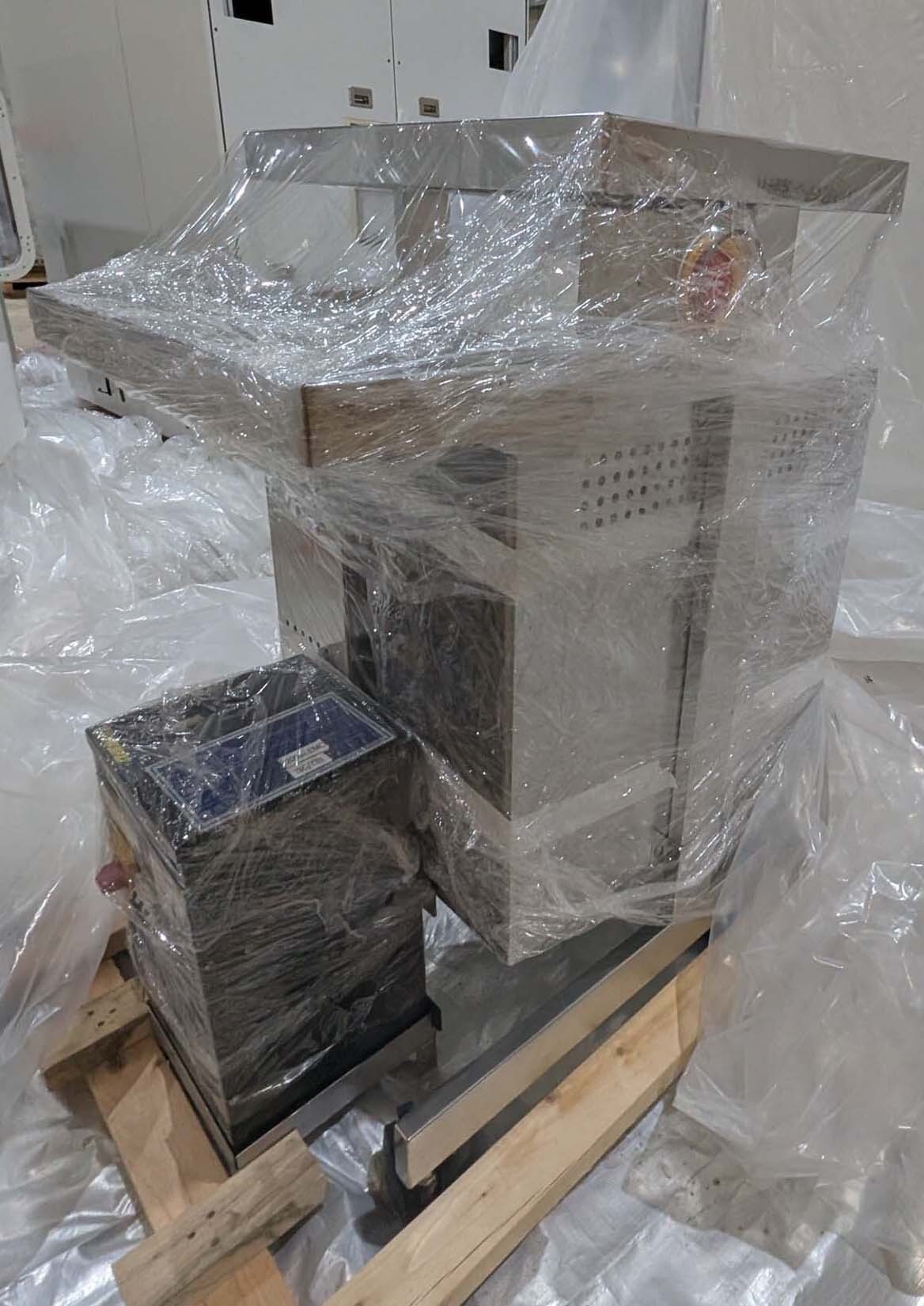

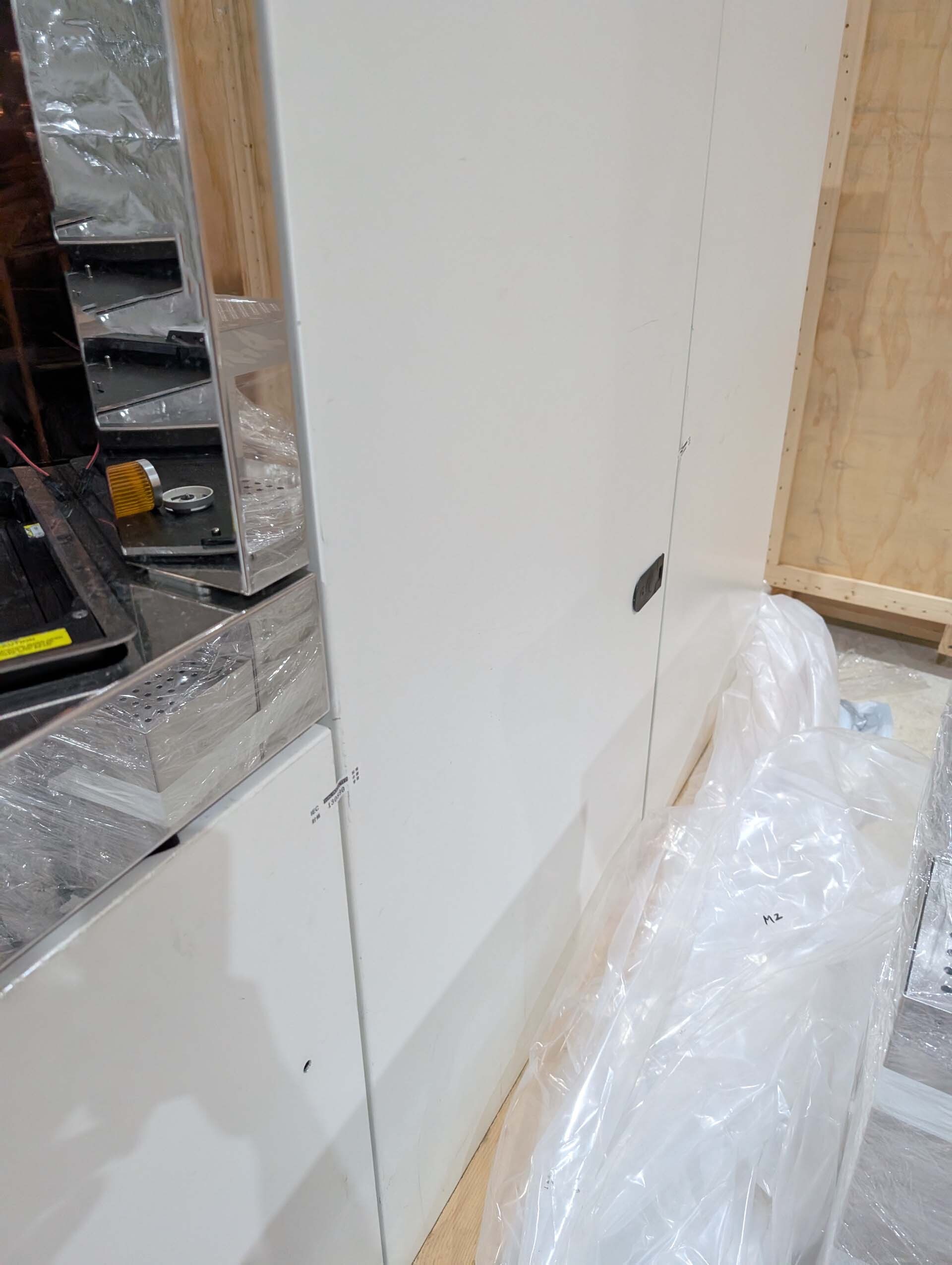

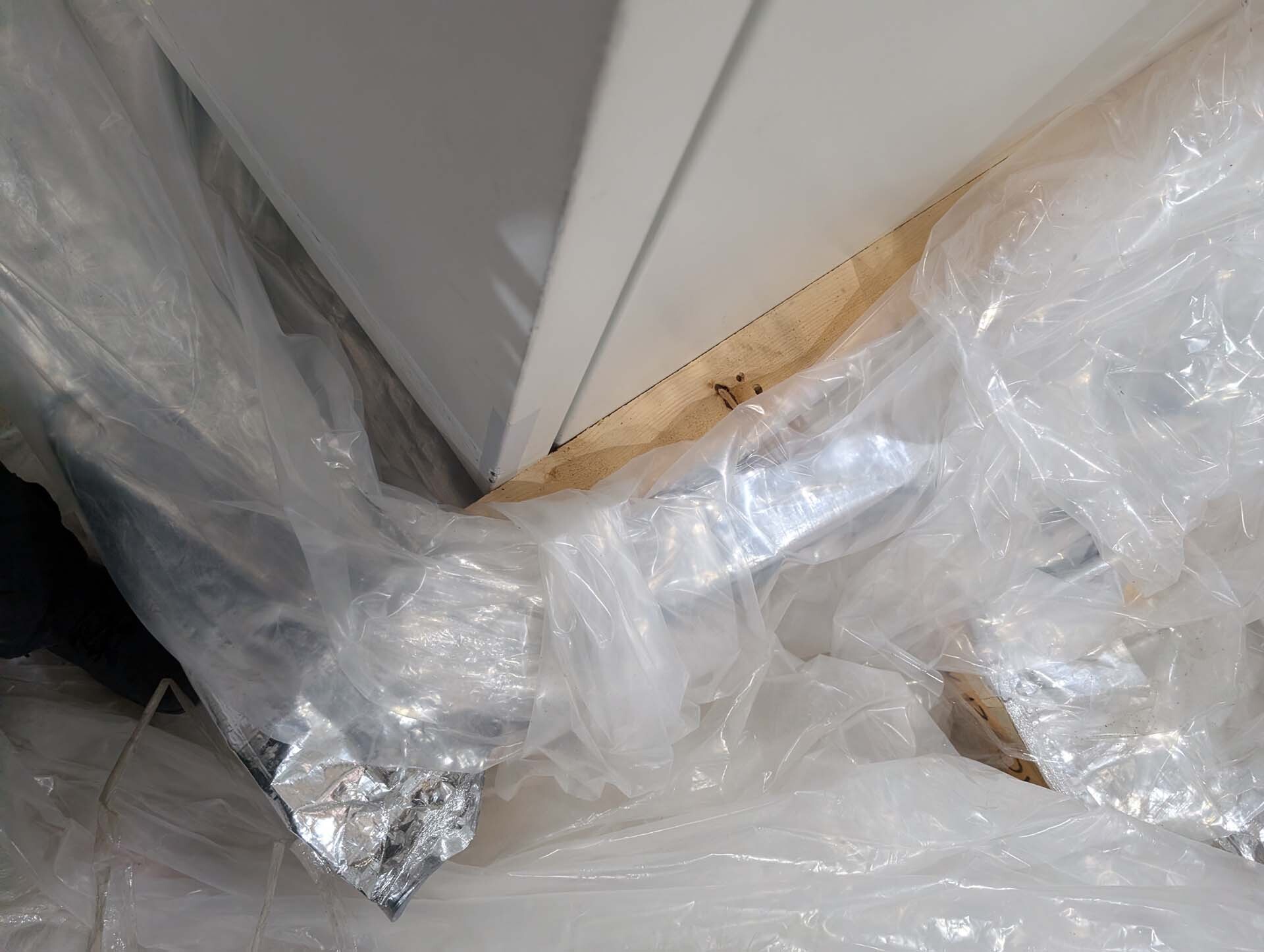

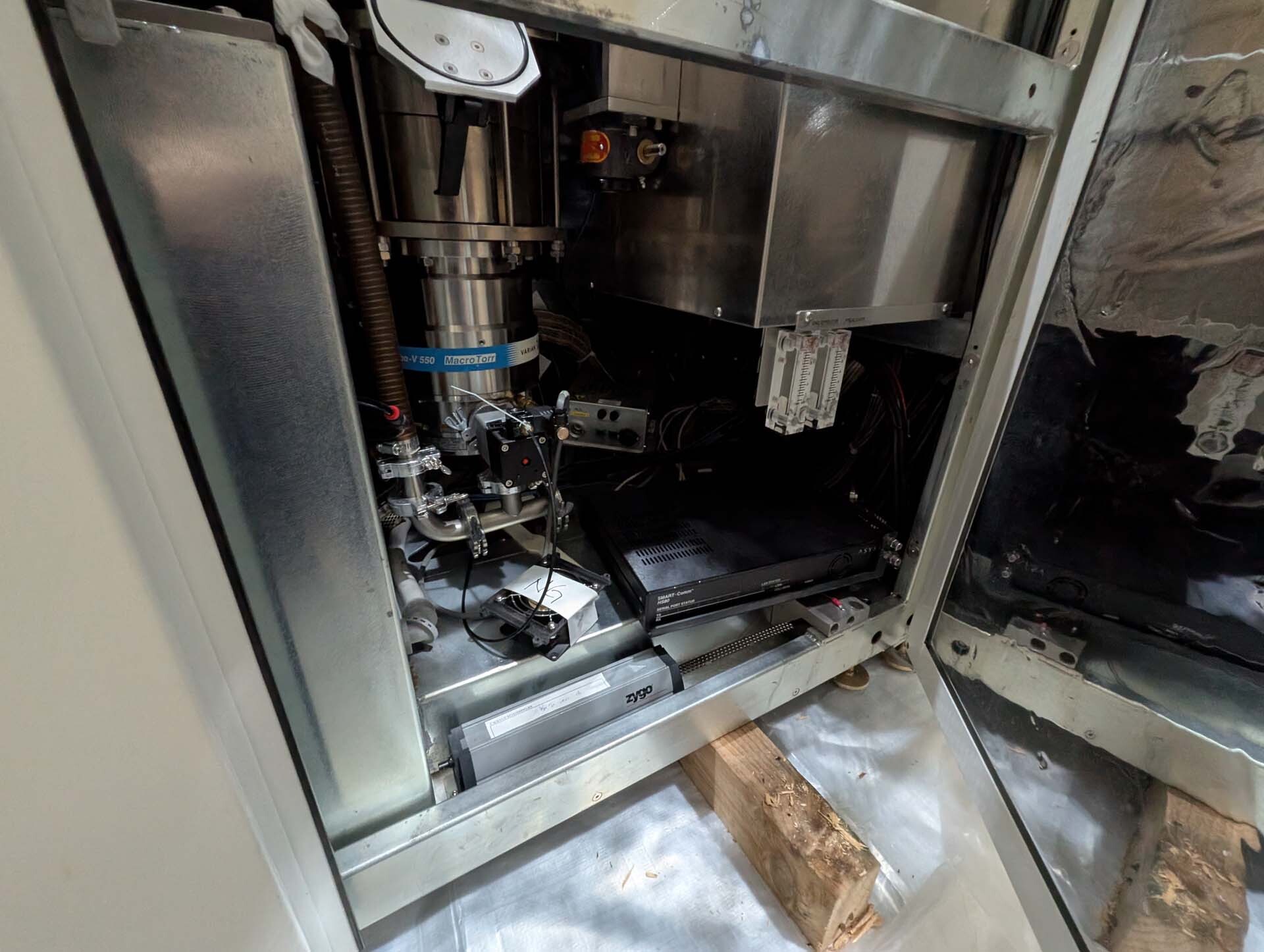

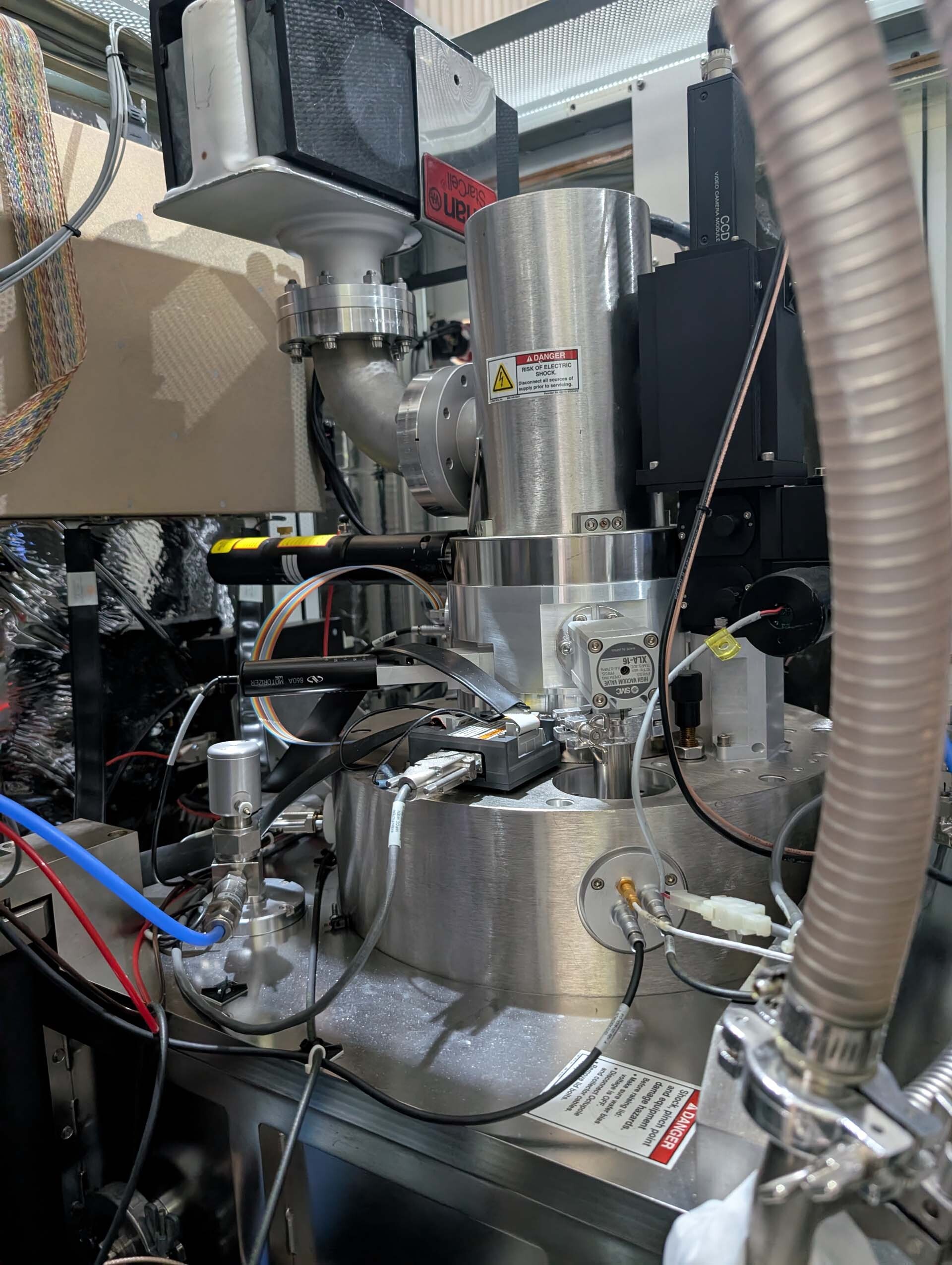

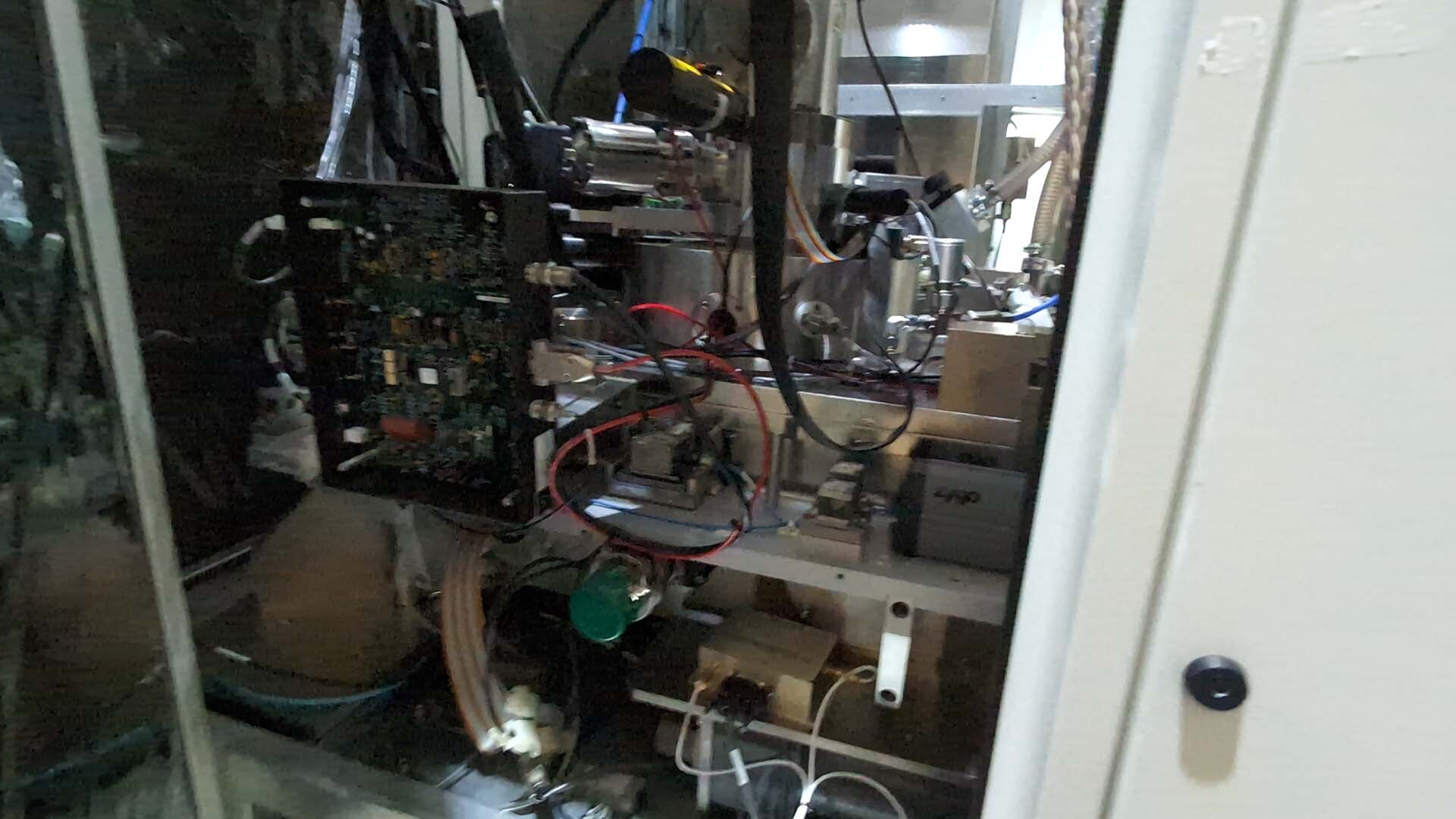

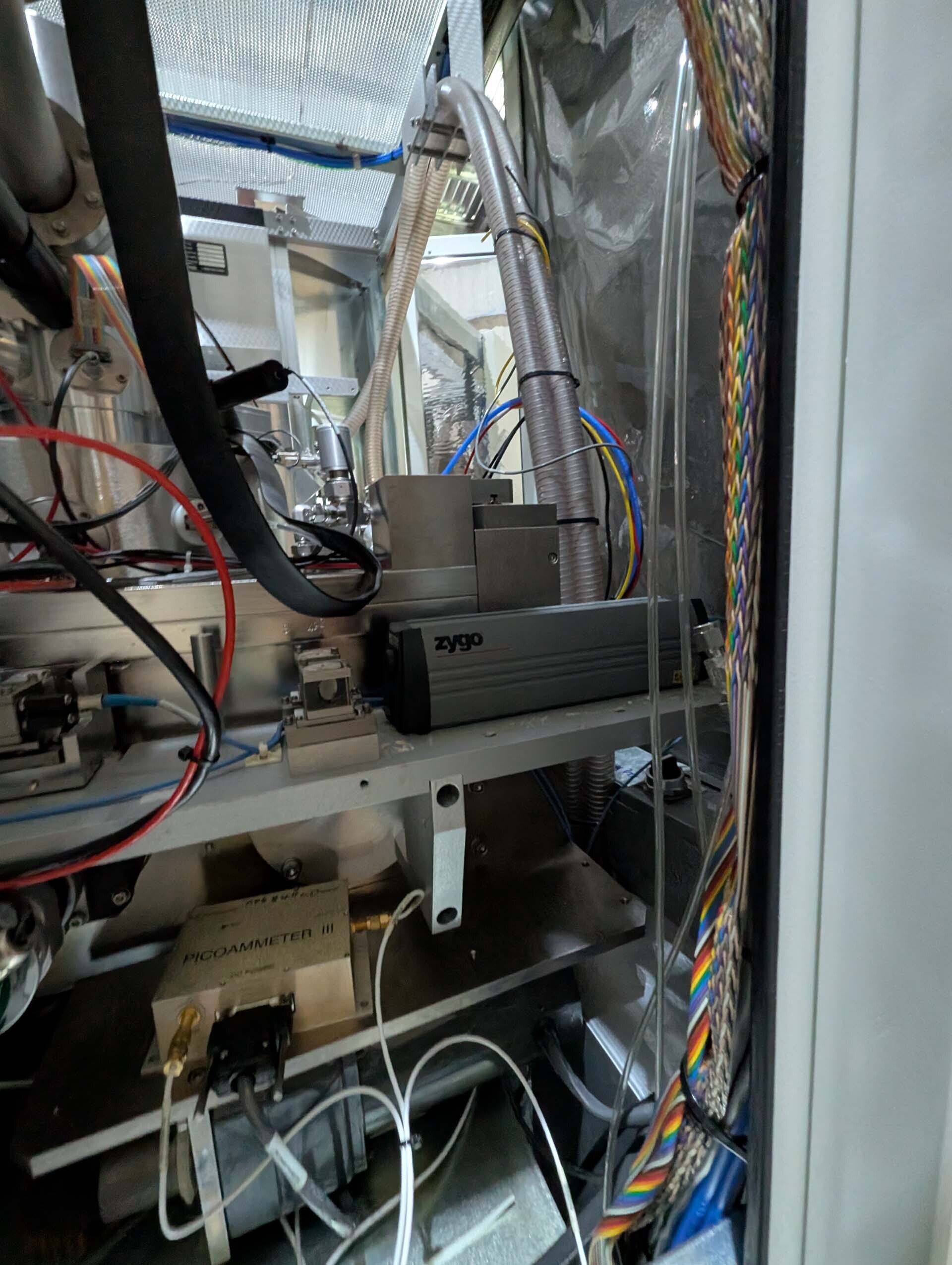

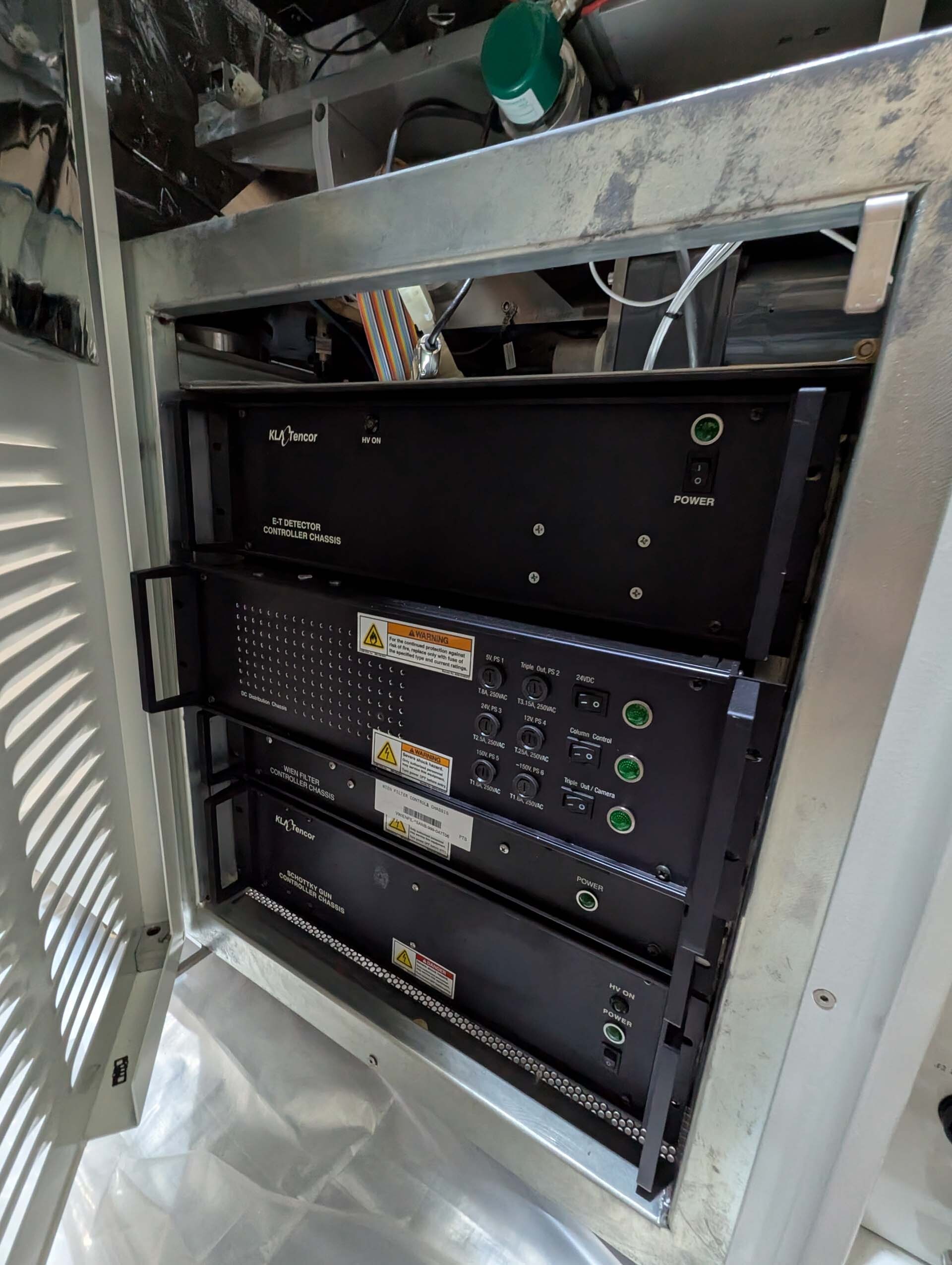

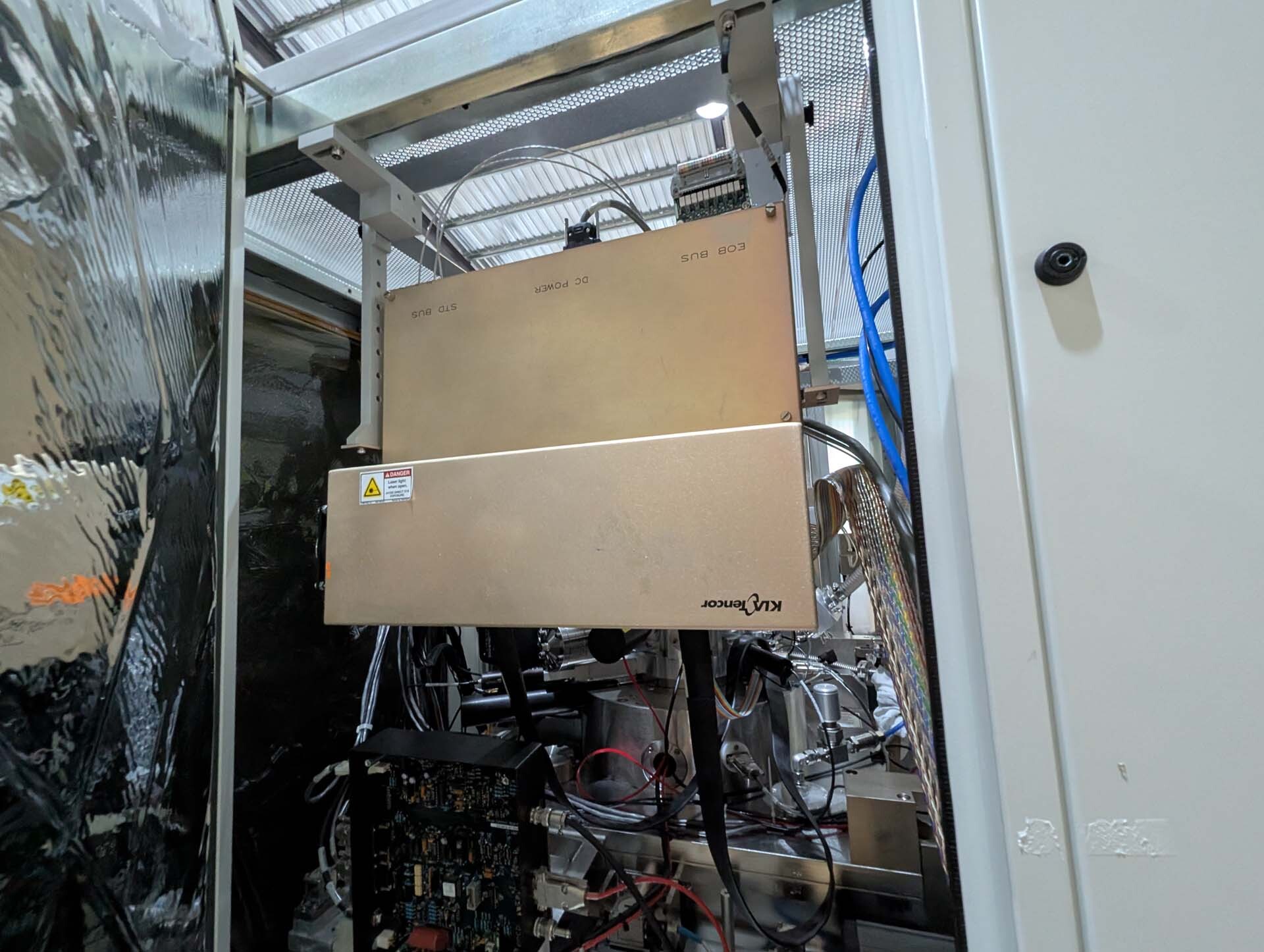

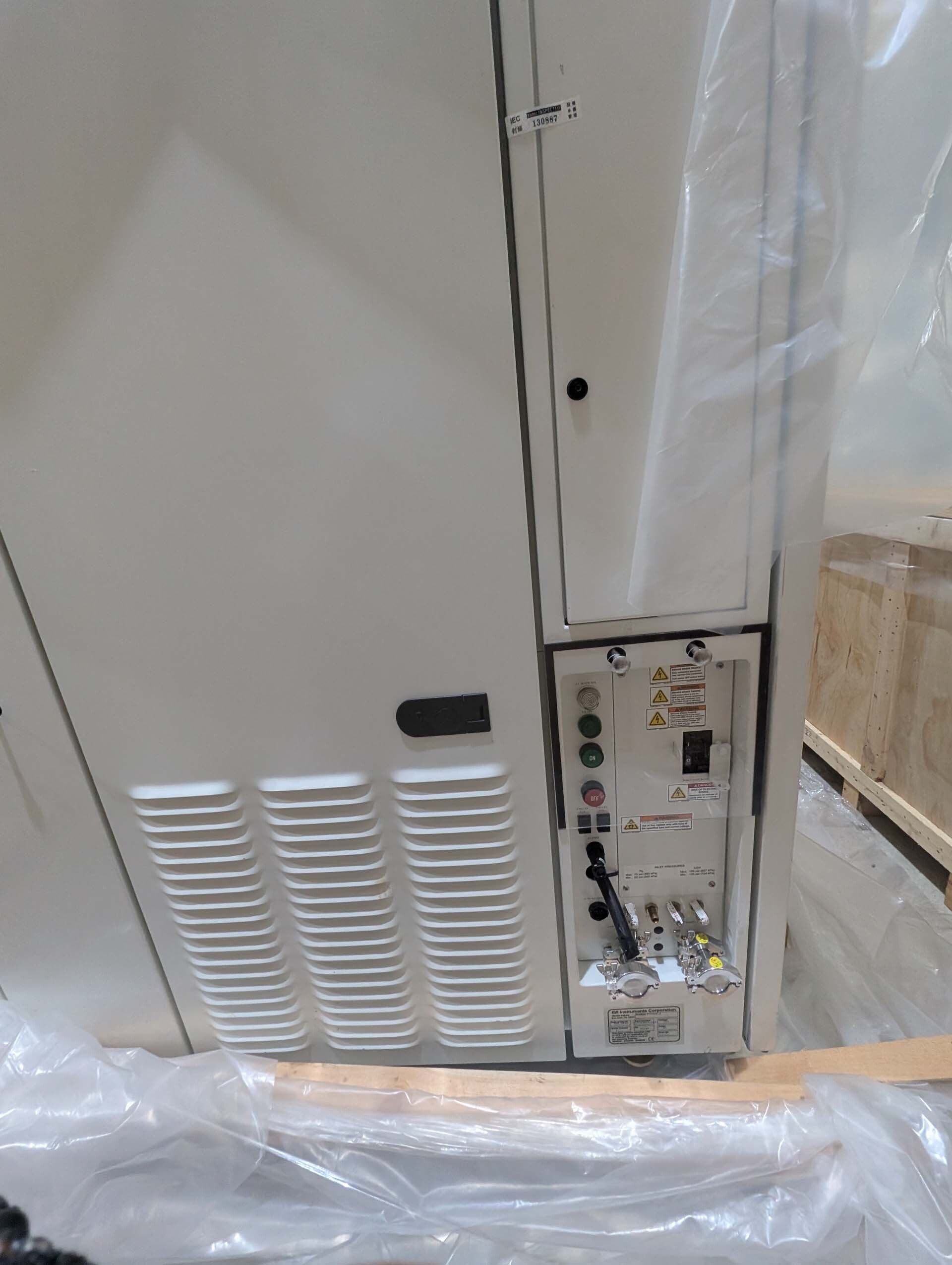

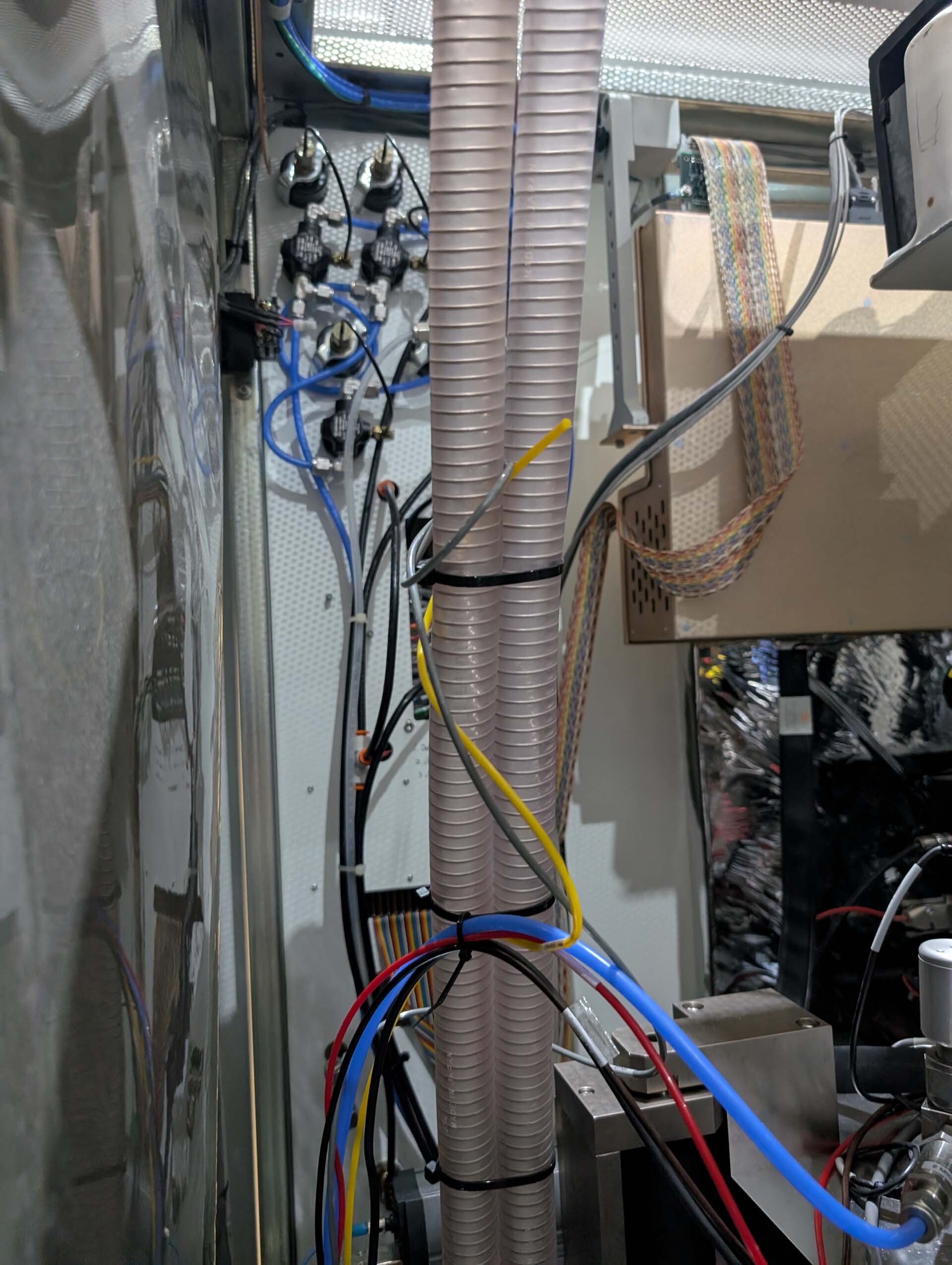

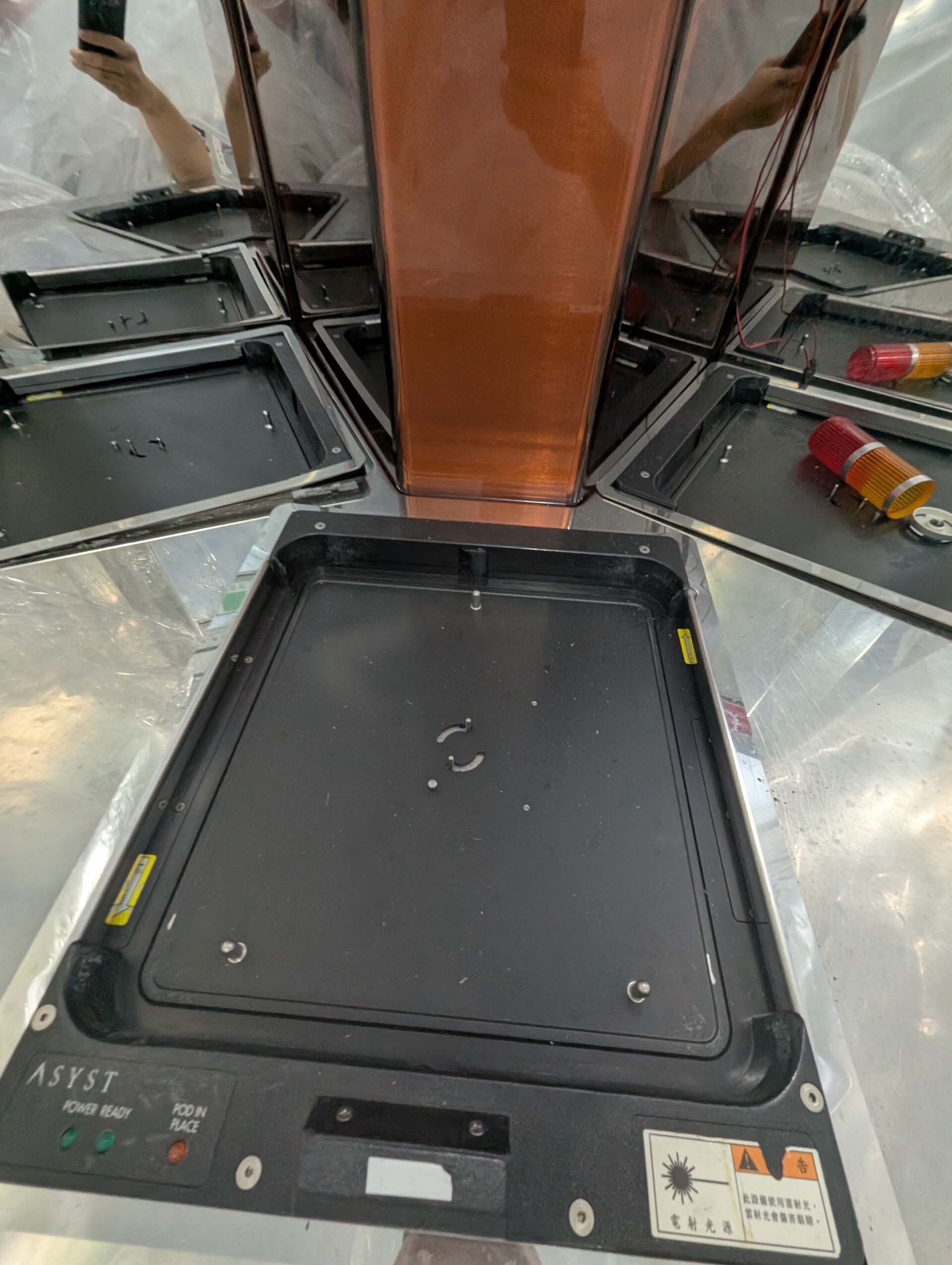

판매용 중고 KLA / TENCOR 8100XP-S #293830461

KLA/TENCOR 8100XP-S는 반도체 제조 및 연구 응용의 높은 요구를 충족시키기 위해 설계된 최첨단 스캐닝 전자 현미경입니다. 이 정교한 기기는 고급 이미징 기능, 정확한 측정 정확도, 향상된 데이터 분석 도구 (data analysis tools) 를 제공하여 반도체 장치와 재료를 포괄적으로 분석할 수 있습니다. KLA 8100XP-S 핵심에는 고해상도 전자 빔 열 (electron beam column) 이 있는데, 이 열은 초점 전자 빔을 생성하여 뛰어난 정밀도로 샘플의 표면을 스캔합니다. 전자 빔은 샘플과 상호 작용하여 2 차 전자, 역 산란 전자 및 특성 X- 레이와 같은 신호를 생성합니다. 이러한 신호는 검출되어 샘플의 표면 지형, 구성, 결정 구조에 대한 자세한 이미지를 만드는 데 사용됩니다. 이 기기는 2 차 전자 이미징, 백스캐터링 전자 이미징, 에너지 분산 X- 선 분광법을 포함한 다양한 이미징 모드를 특징으로하며, 사용자는 다양한 수준의 디테일에서 샘플의 다양한 측면을 시각화 할 수 있습니다. 2 차 전자 영상은 일반적으로 표면 지형 분석에 사용되며, 역 흩어진 전자 영상은 샘플의 원자 번호 및 밀도 변화에 대한 정보를 제공합니다. 샘플의 원소 조성을 식별하기 위해 에너지 분산 X- 선 분광법이 사용됩니다. TENCOR 8100XPS는 미세한 표면 세부 사항 및 나노 구조를 시각화 할 수있는 하부 나노미터 공간 해상도를 갖춘 뛰어난 해상도 기능을 제공합니다. 이 고해상도는 고급형 반도체 소자의 크기 축소를 특성화하고, 소자 성능에 영향을 줄 수 있는 결함 (결함) 이나 이상 (이상) 을 파악하는 데 매우 중요합니다. 또한, 이 시스템은 고급 자동화 기능을 갖추고 있어, 사용자 개입을 최소화하면서 처리량이 높은 이미징 (imaging) 과 여러 샘플을 분석할 수 있습니다. 자동화된 이미지 획득, 이미지 스티칭, 데이터 분석 기능을 통해 워크플로우를 간소화하고 효율적인 데이터 처리를 통해 TENCOR 8100XP-S 는 대용량 제조 환경에 적합합니다. 이미징 기능 외에도, 8100XPS는 정확한 치수 측정 및 재료 분석을위한 고급 도량형 기능을 제공합니다. 이 기기는 하위 나노 미터 정밀도로 피쳐 치수, 필름 두께, 임계 치수를 정확하게 측정할 수 있으며, 프로세스 제어 및 장치 특성에 대한 중요한 정보를 제공합니다. 사용자는 시스템에 통합된 데이터 분석 툴 (data analysis tools) 을 사용하여 획득한 이미지와 데이터를 심층적으로 분석할 수 있습니다. 기능 인식 (Feature Recognition), 결함 분류 (Defect Classification), 통계 분석 (Statistical Analysis) 을 위한 고급 알고리즘을 통해 제조 문제의 식별 및 해결을 지원하는 효율적인 데이터 해석 및 의사 결정을 수행할 수 있습니다. 전반적으로 KLA/TENCOR 8100XPS 스캐닝 전자 현미경은 반도체 제조 및 연구 응용프로그램을위한 탁월한 이미징 해상도, 측정 정확도 및 데이터 분석 기능을 제공하는 최첨단 도구입니다. 이 장치는 고급 기능과 자동화 기능을 통해 반도체 소자 개발, 프로세스 최적화, 장애 분석, 반도체 업계의 품질 관리 (Quality Control) 등 다양한 애플리케이션에 적합합니다.
