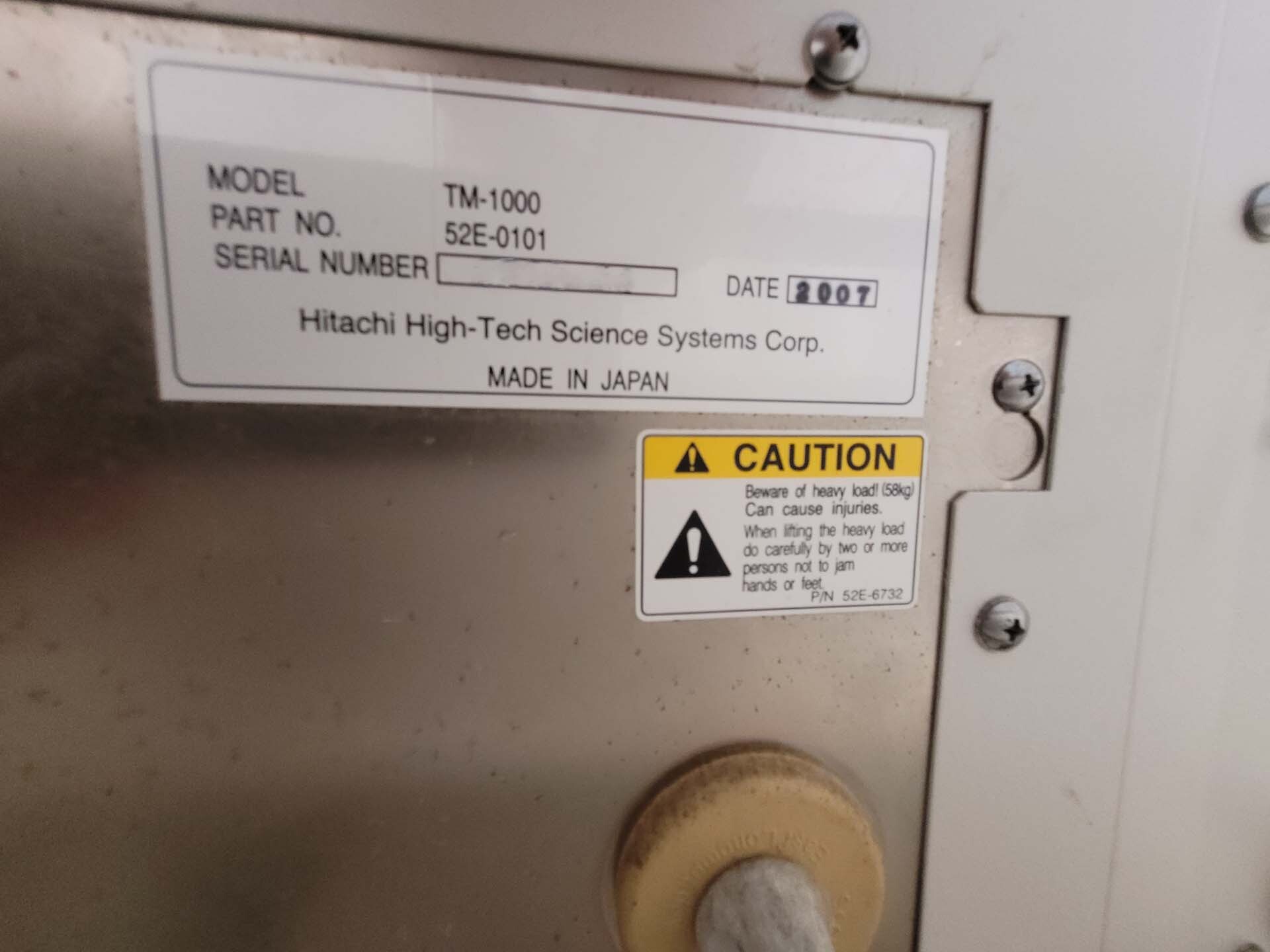

ID: 293826209
빈티지: 2007

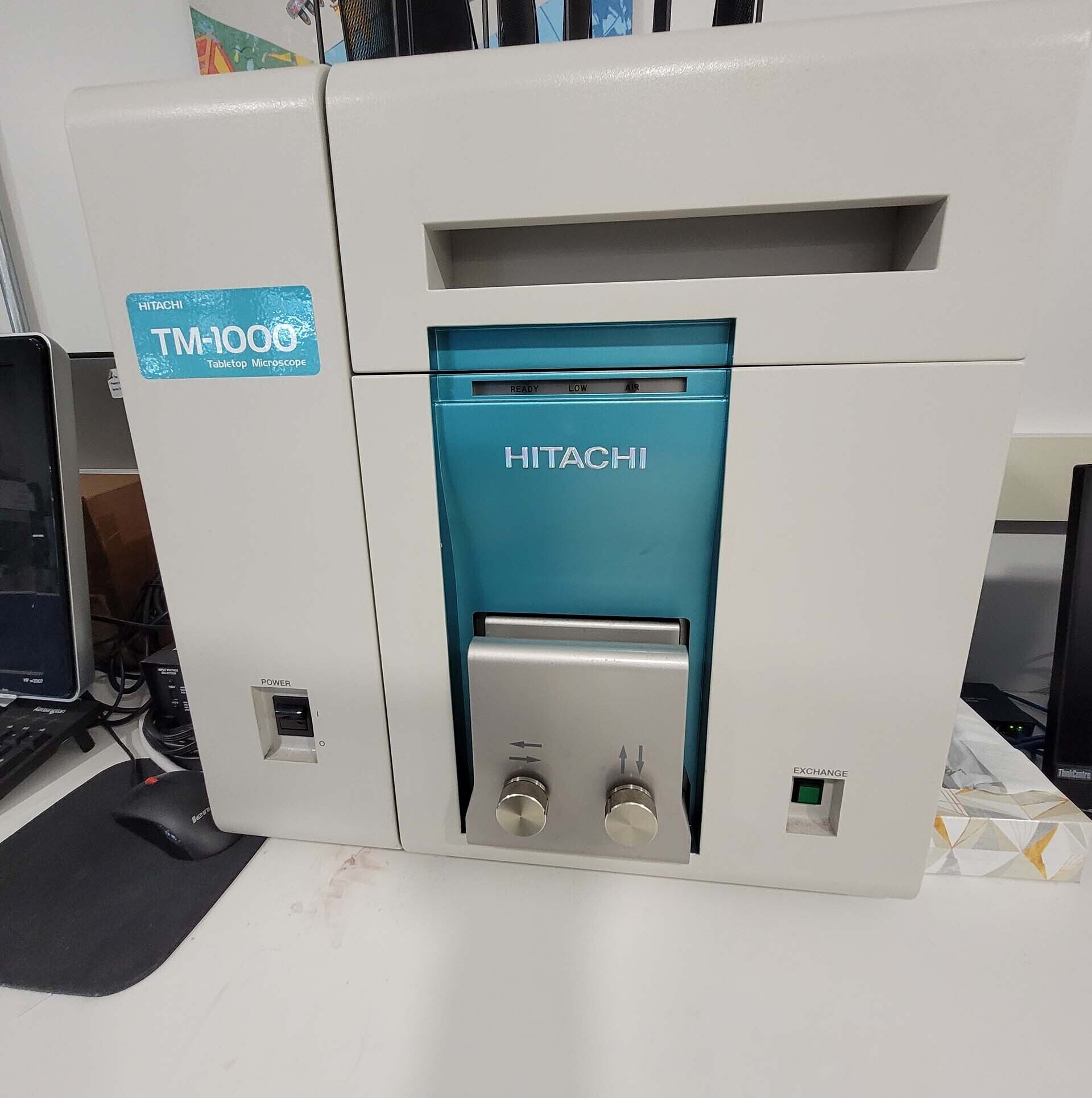

Tabletop Scanning Electron Microscope (SEM)
Does not include EDS
Filament
Utility:
Room temperature: 15°C - 30°C
Humidity: 70% RH or Less
Grounding: 100Ω or Less
Power supply: Single-phase AC 100 – 240 V ±10%, 50/60 Hz
Power consumption: 500 VA
2007 vintage.
HITACHI TM-1000 SEM (Scanning Electron Microscope) 은 고체 상태 재료의 구조, 표면 및 조성을 매크로 및 서브 미크론 레벨 검사를 위해 설계된 강력한 분석 도구입니다. SEM에는 높은 확대 및 고해상도 C-SEM 이미징 장비가 장착되어 있으며, 이는 계획 뷰 표본뿐만 아니라 단면 샘플의 관찰 및/또는 나노 측정에 사용될 수 있습니다. 뛰어난 시각적 해상도로, HITACHI TM 1000은 최대 x1000,000의 배율로, 최대 25.0mm x 17.5mm의 이미지 크기로 샘플을 연구 할 수 있습니다. TM-1000에는 EDX (Energy Distersive X-ray) 분광계가 장착되어 있어 광범위한 원소 분석을 수행할 수 있습니다. EDX 분광계 (Spectrometer System) 를 통해 사용자는 여전히 SEM에있는 동안 샘플을 여러 번 측정 할 수 있으며, 추가 분석을 위해 샘플을 기기에서 제거 할 필요가 없습니다. 또한 TM 1000에는 샘플 표면의 고대비 3 차원 영상을 허용하는 개선 된 SED (2 차 전자 탐지) 장치가 장착되어 있습니다. HITACHI TM-1000 (HITACHI TM-1000, HITACHI TM-1000, HITACHI TM-1000, HITACHI TM-1000, HITACHI, HITI) 은 표면에서 서로 다른 재료를 식별하는 뛰어난 이미징 모드를 제공합니다. "EDS 이미징" 이라고하는이 모드는 EDX 분광법 기술을 사용하여 샘플 내에서 다른 재료를 식별합니다. 이 도구는 여러 컴포넌트가 있는 재료를 연구하는 데 매우 유용한 도구입니다. HITACHI TM 1000은 또한 기울어진 표본 단계를 통해 수직 나노 와이어 (vertical nanowire) 또는 구멍 (holes) 과 같은 고가로 비율 샘플 구조를 연구 할 수 있도록 설계되었습니다. 기울어진 단계 (tilted stage) 에는 닫힌 루프 제어 머신 (closed loop control machine) 이 있어 샘플을 원하는 각도로 자동으로 기울일 수 있습니다. "스테이지 '는 또한 전자 의 입사각 을" 샘플' 에 맞추어 조정 할 수 있으며, 필요 할 때 더 나은 대비 를 제공 한다. 높은 확대, 고해상도 이미징, EDX 분광법 및 기울어진 단계의 조합을 갖춘 TM-1000은 재료 분석에 매우 강력한 SEM입니다. 즉, 사용하기 쉬운 사용자 인터페이스 (User Interface) 및 기타 여러 기능과 더불어 다양한 연구 환경에 이상적인 도구로 자리잡았습니다.
