ID: 293697441
빈티지: 2011

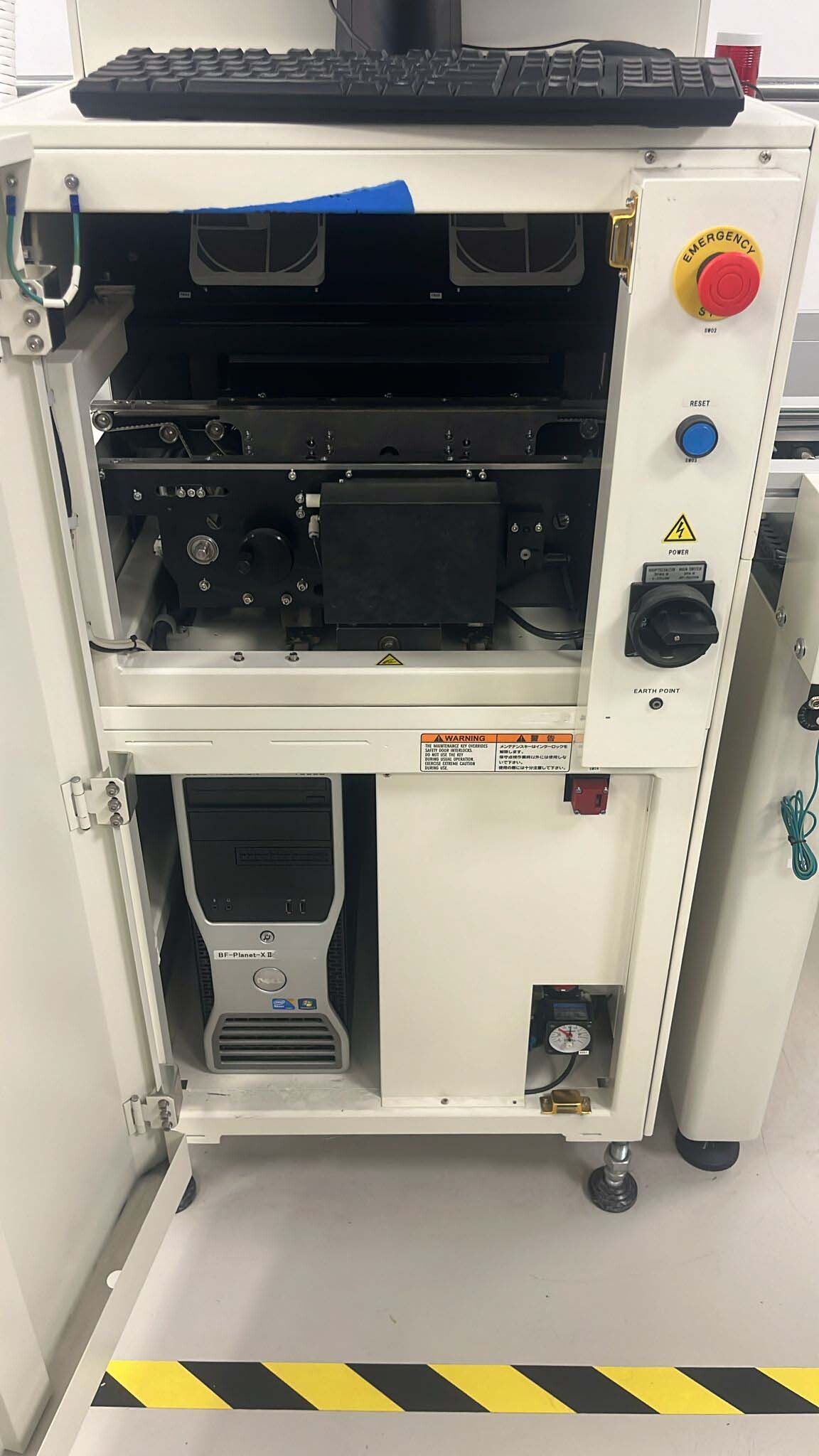

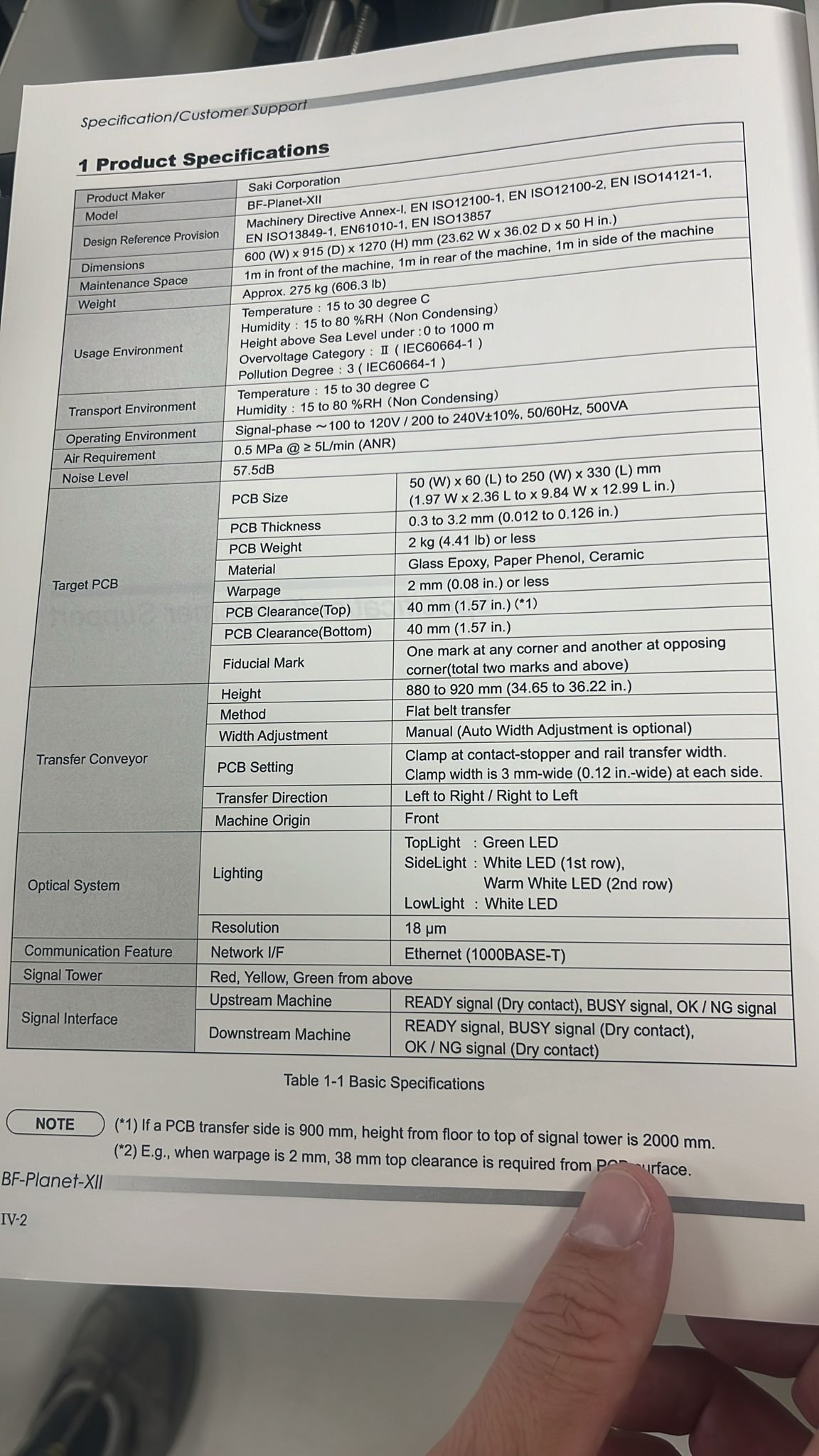

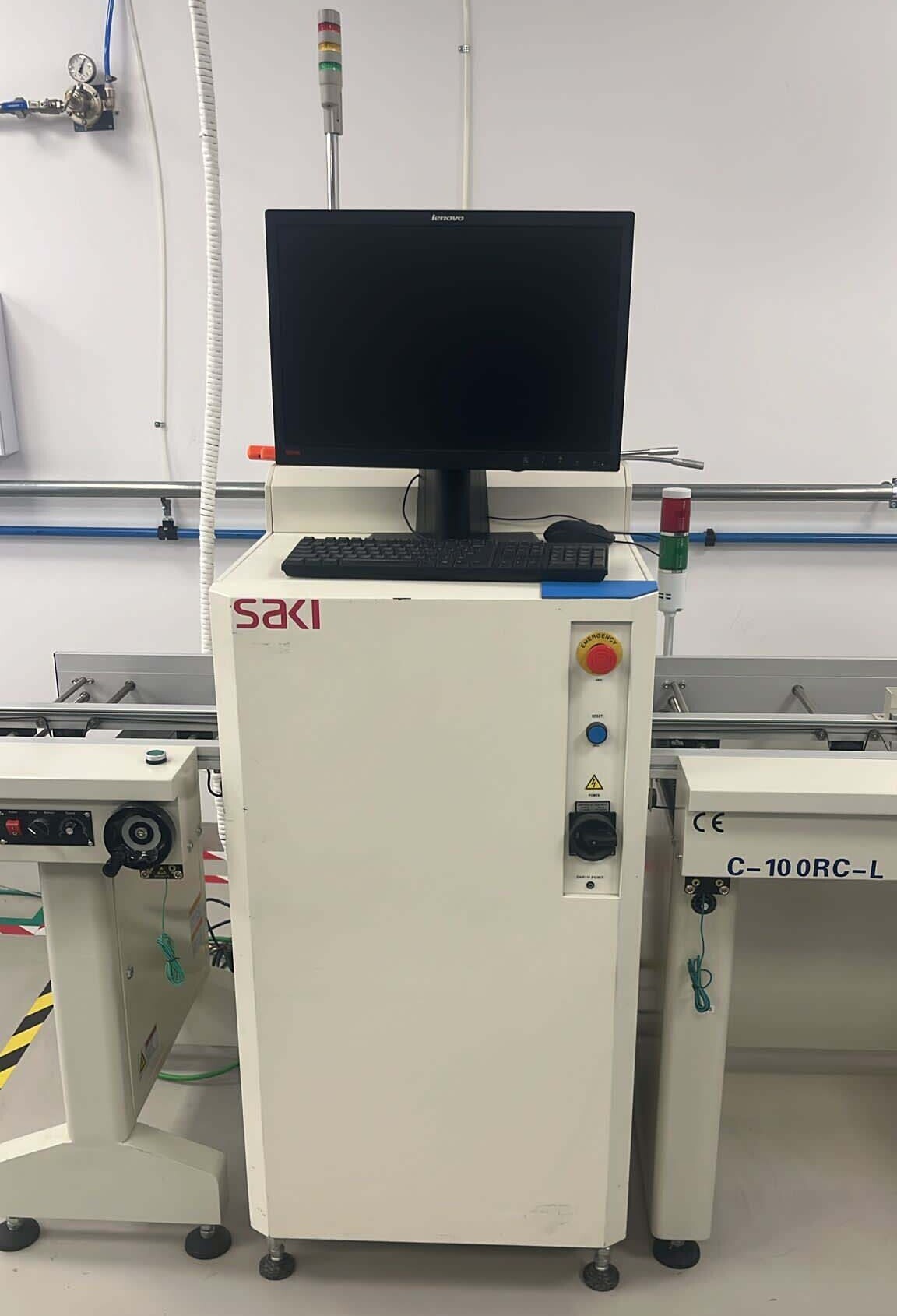

Automated Optical Inspection (AOI) system
Resolution: 10 µm
Board size: 60 x 50-330 x 250 mm
Board thickness: 0.6-3.2 mm, 24-26 Mils
Board warp: ±2 mm, 79 Mils
PCB Clearance: Top / bottom: 40 mm
Rotated component: 0-359°
Tact time: 18 sec
Image scanning time: 9 sec
Line colour CCD Camera
LED Lighting system

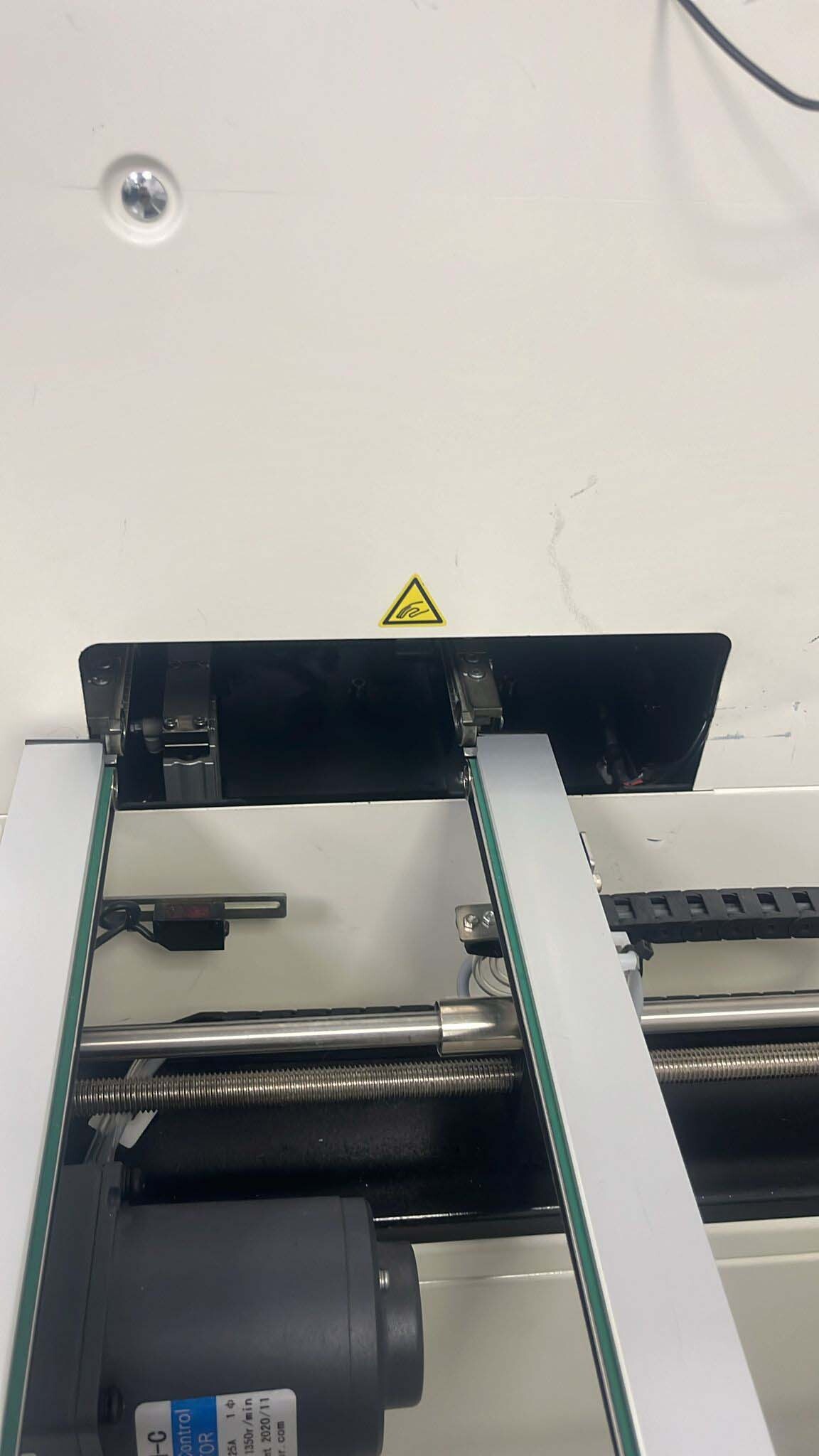

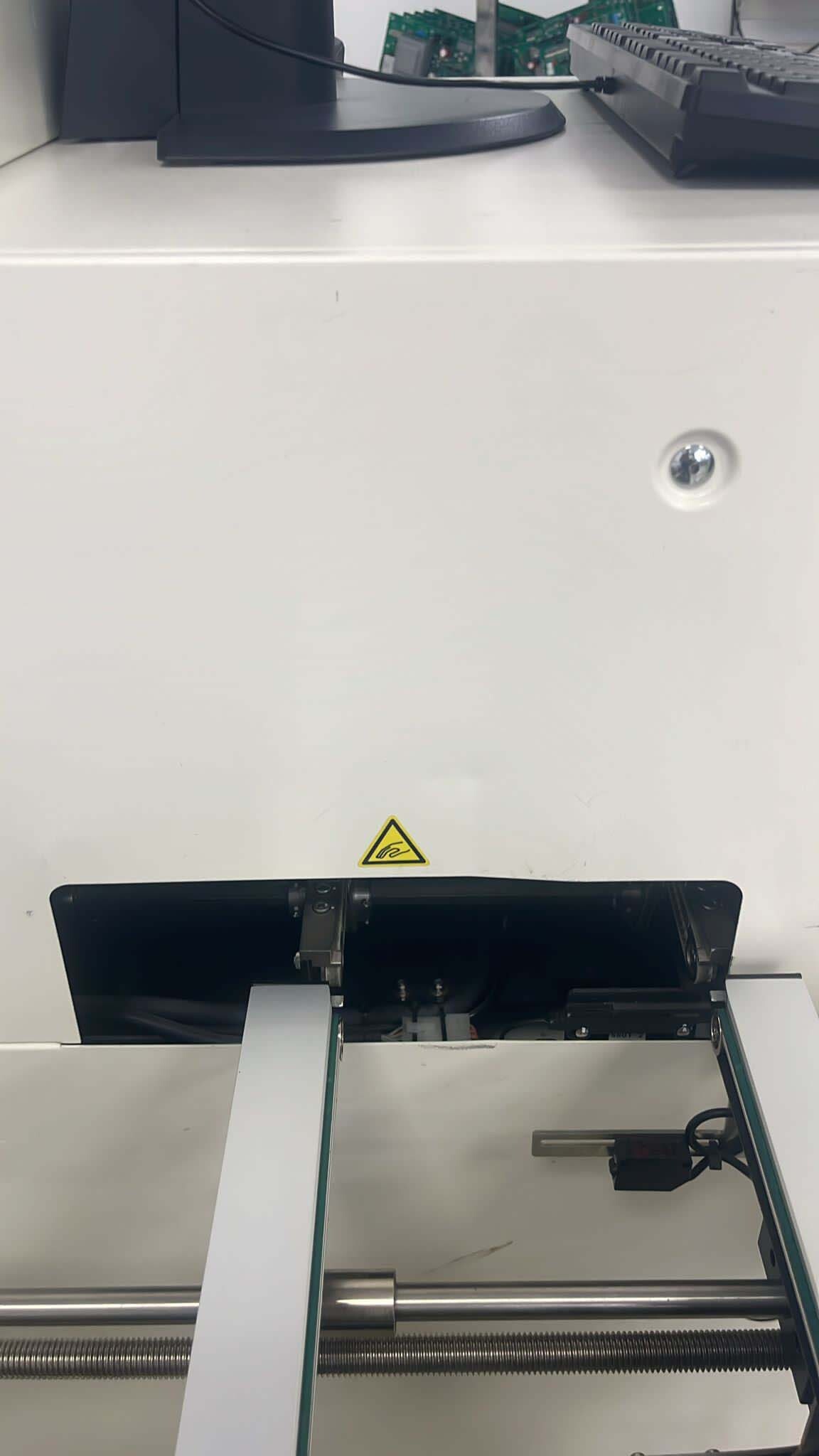

Flat belt transfer conveyor
Transfer conveyor height: 900 ± 20 mm
Manual transfer conveyor width adjustment

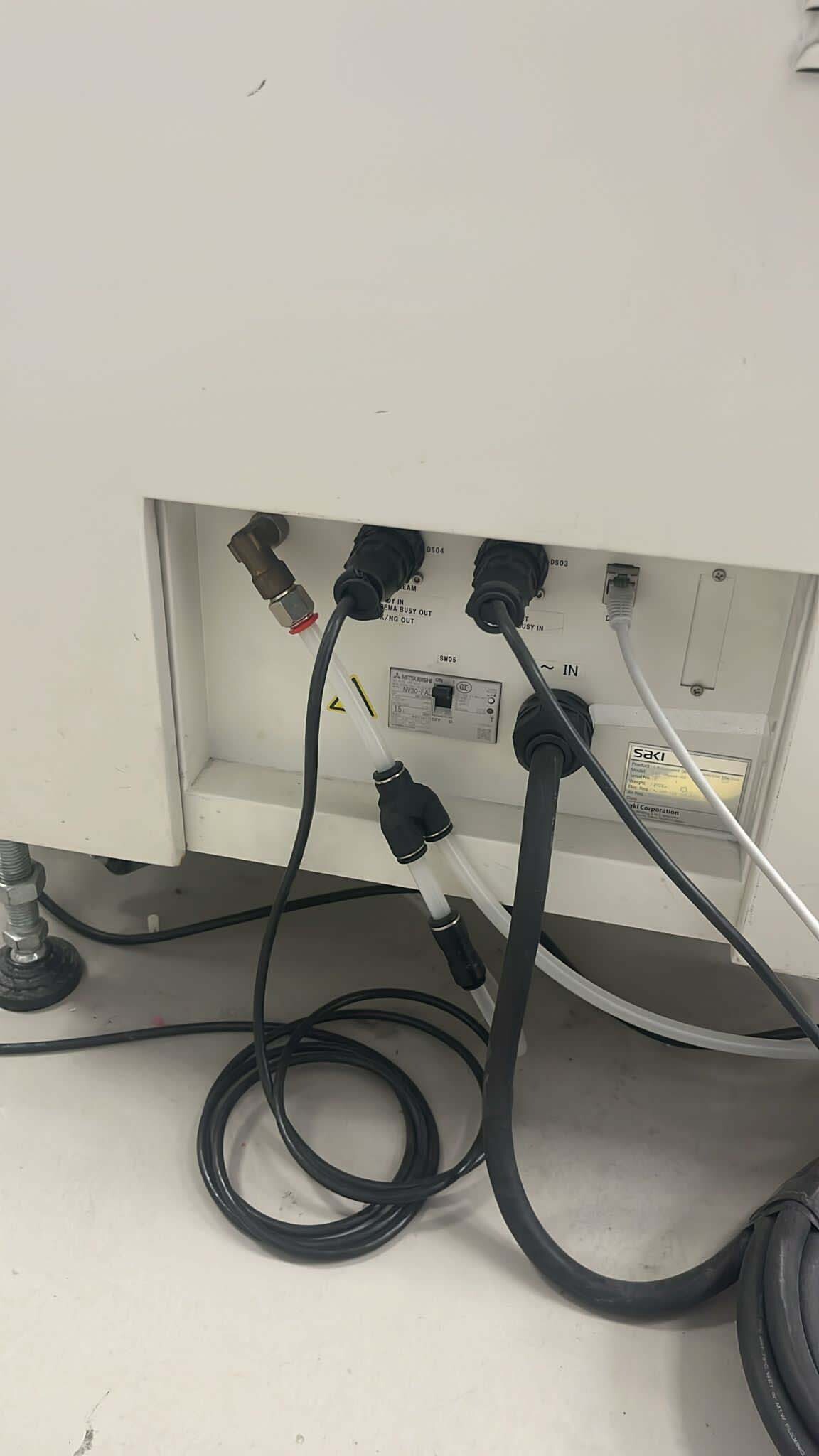

Air requirement: 0.5 MPa, 73 PSI, 0.18 CFM, 5L/min (ANR)
Noise level: 57.5 dB

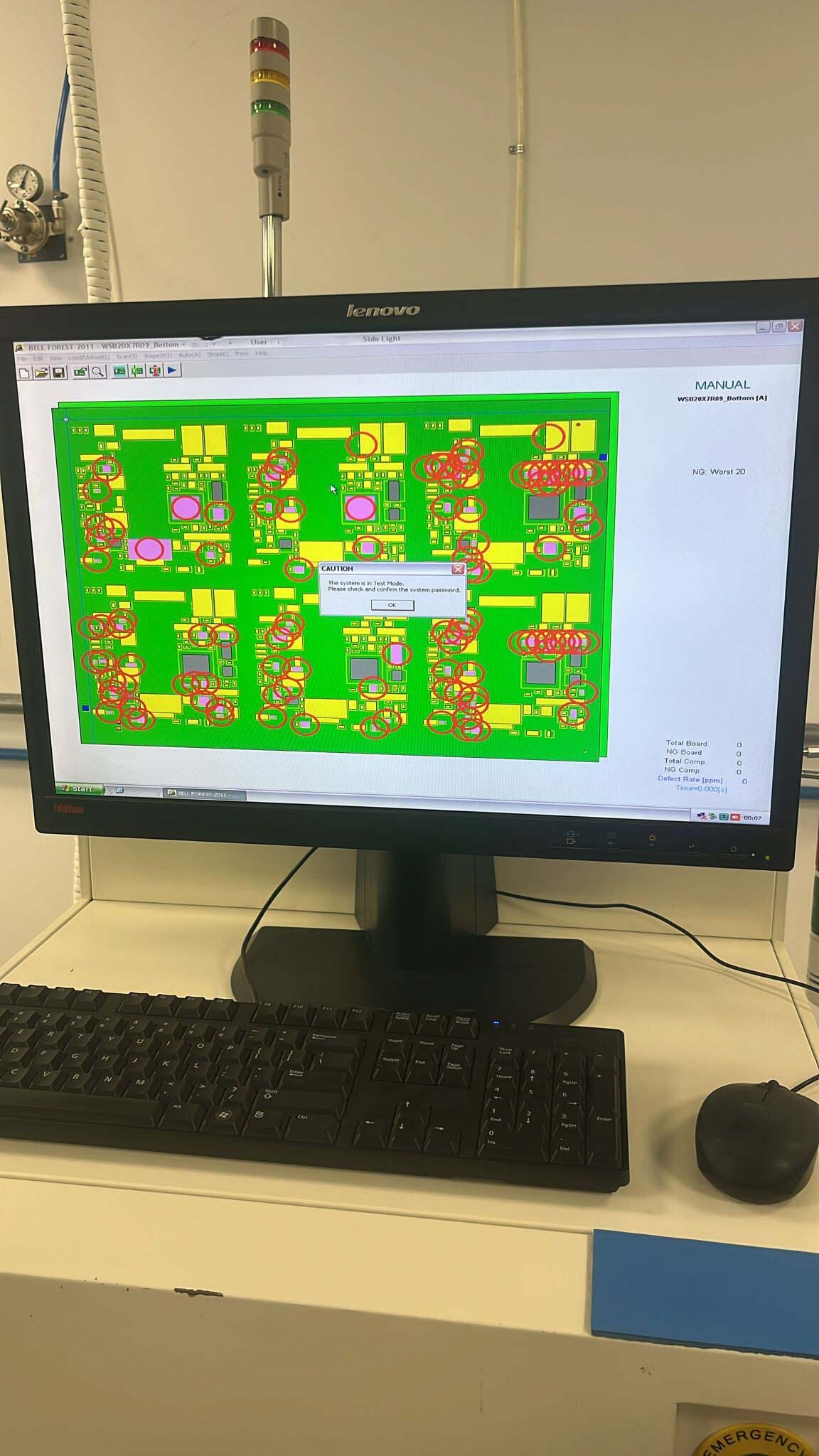

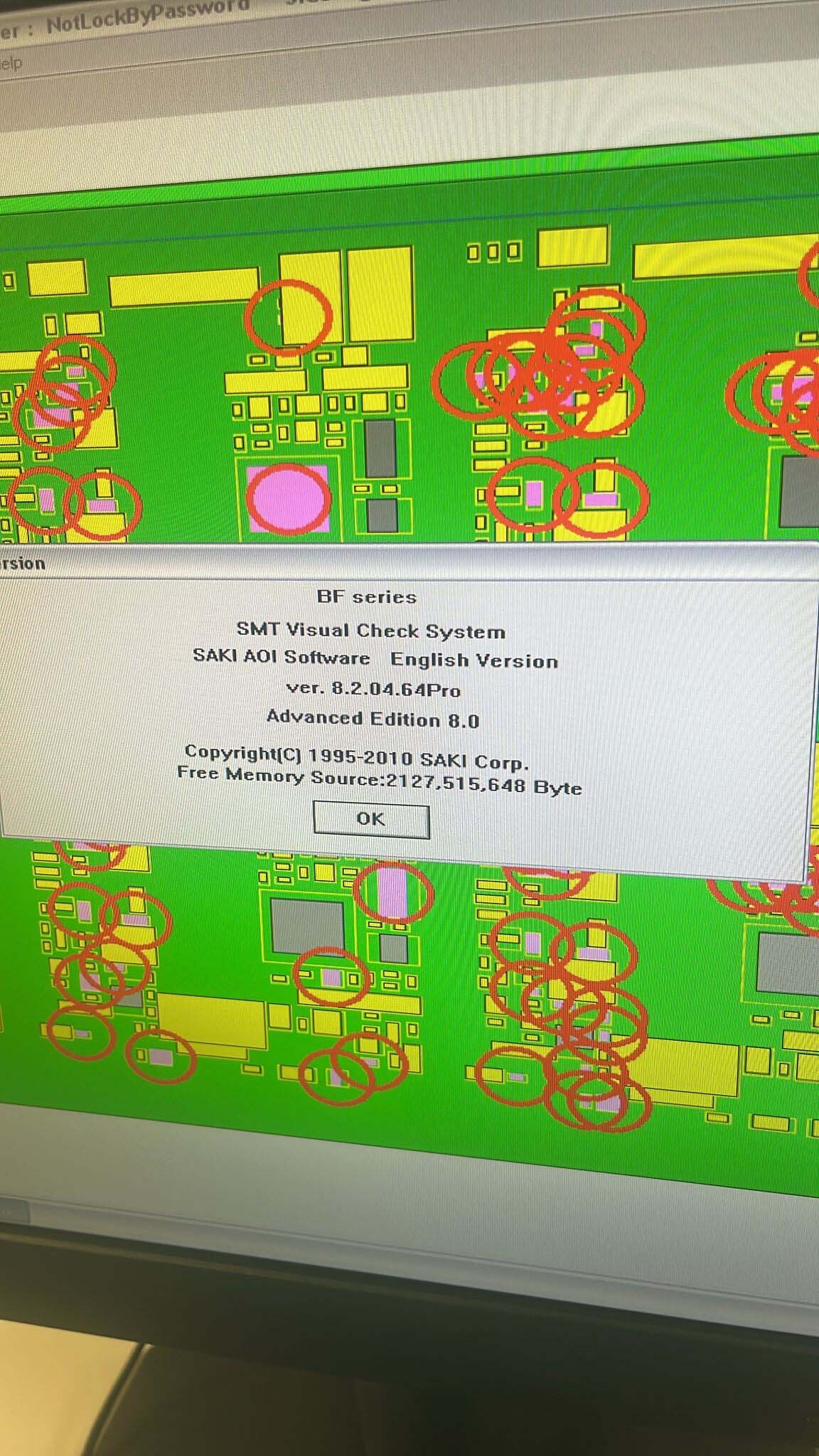

Operating system: Windows XP

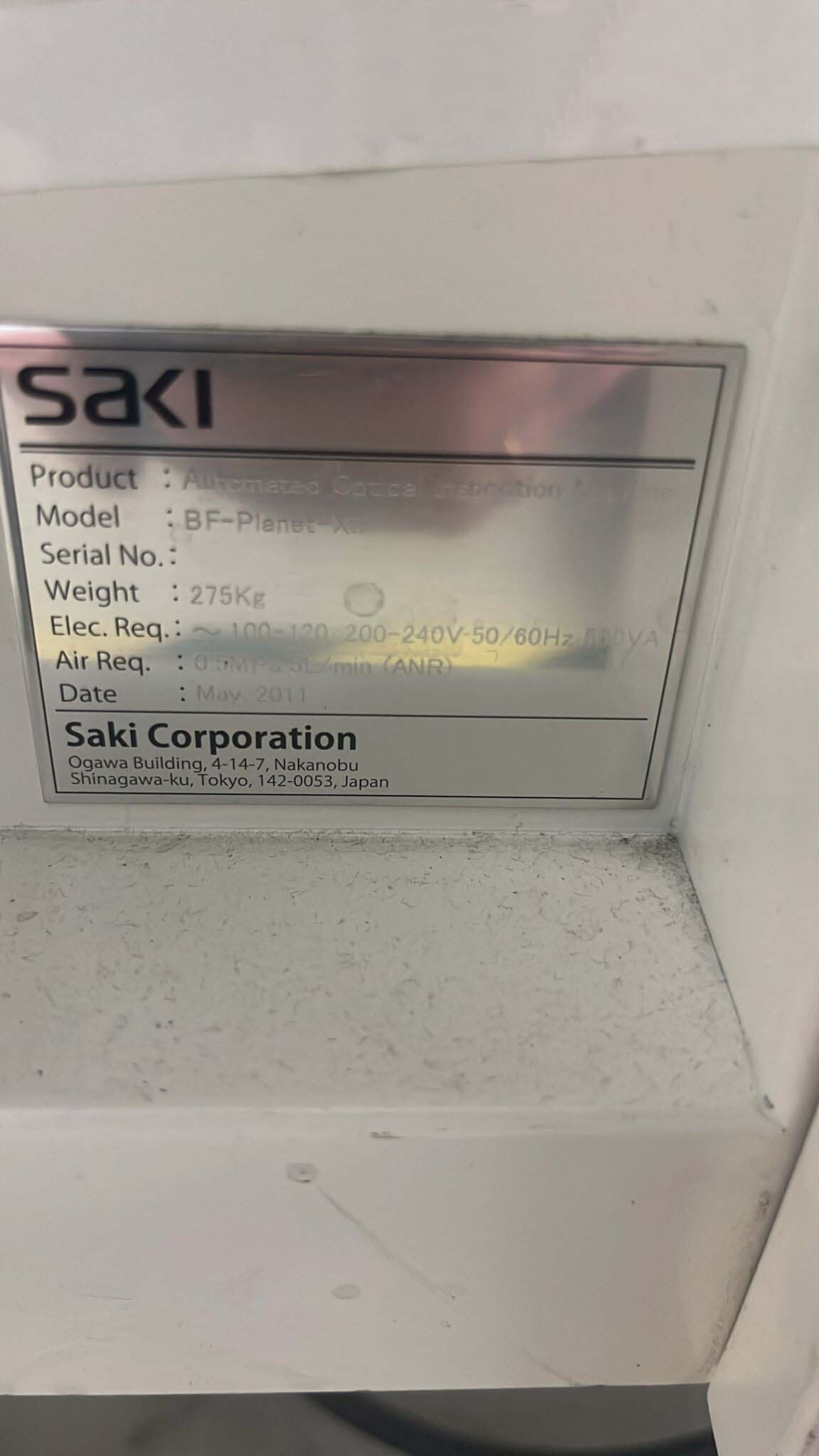

Power consumption: 500 VA
Power supply: 100-120 V, 200-240 V, ±10 %, Single phase, 50/60 Hz
2011 vintage.
SAKI BF-Planet-XII는 높은 생산 회선 속도를 제공하는 완전한 PC 보드 어셈블리 및 제조 장비입니다. 이 시스템은 완전히 자동화되어 소형에서 초대형 (extra-large) 까지 다양한 보드와 미세 피치 (fine-pitch) 구성 요소를 다룰 수 있습니다. 이 제품은 다양한 혁신적인 기능과 이점을 제공하므로 대용량 제조 (manufacturing) 작업에 매우 적합합니다. 이 장치는 빠르고 정확한 픽앤 플레이스 (pick-and-place) 머신과 완전 독립형 비전 검사 머신 (vision inspection machine) 을 사용하여 모든 컴포넌트가 제대로 배치되고 마운트되도록 하면서 여러 보드를 병렬로 처리할 수 있습니다. 또한 모듈식 설계 (modular design) 와 고급 스태킹 기술 (advanced stacking technology) 을 통해 정확성을 저하시키지 않고 구성 요소를 빠르고 효율적으로 보드에 배치할 수 있습니다. 이 도구는 지능형 가스 밸런스 (Gas Balance) 기술과 여러 온도 영역을 갖춘 하향식 리플로우 오븐 (oven) 을 사용하여 다양한 구성 요소에 대해 고품질의 일관된 솔더 조인트를 생성합니다. 또한, 자산은 무연 (Lead-Free) 및 납 기반 솔더를 처리 할 수 있으며, 다양한 유형의 구성 요소로 작동 할 수있는 유연성을 제공합니다. 이 모델은 PTH 및 SMT와 같은 여러 유형의 생산 프로세스를 지원할 수 있습니다. 여기에는 WYSIWYG 정렬기, SYS-T-MO 알고리즘, 자동 fiducial 인식 장비 등 모든 구성 요소가 정확하고 안전하게 배치되도록 다양한 고급 기능이 포함됩니다. 또한 사전 리플로우 및 사후 리플로우 리플로우, 솔더 제팅 (solder jetting), 화면 인쇄 등 다양한 제작 단계를 수행 할 수 있습니다. 전반적으로 BF-Planet-XII는 강력하고 완전하게 자동화된 PC 보드 어셈블리 및 제조 시스템 (Manufacturing System) 으로 다양한 어플리케이션과 보드를 처리할 수 있습니다. 빠르고 정확한 픽앤 플레이스 머신, 완전 독립형 비전 검사 장치, 지능형 가스 밸런스 (Gas Balance) 기술 및 여러 온도 영역을 갖춘 하향식 리플로우 오븐 (Top-Down Replow Oven) 이 특징입니다. 또한, 여러 유형의 프로덕션 프로세스를 지원하며, 다양한 고급 기능을 통해 정확성을 보장합니다.
