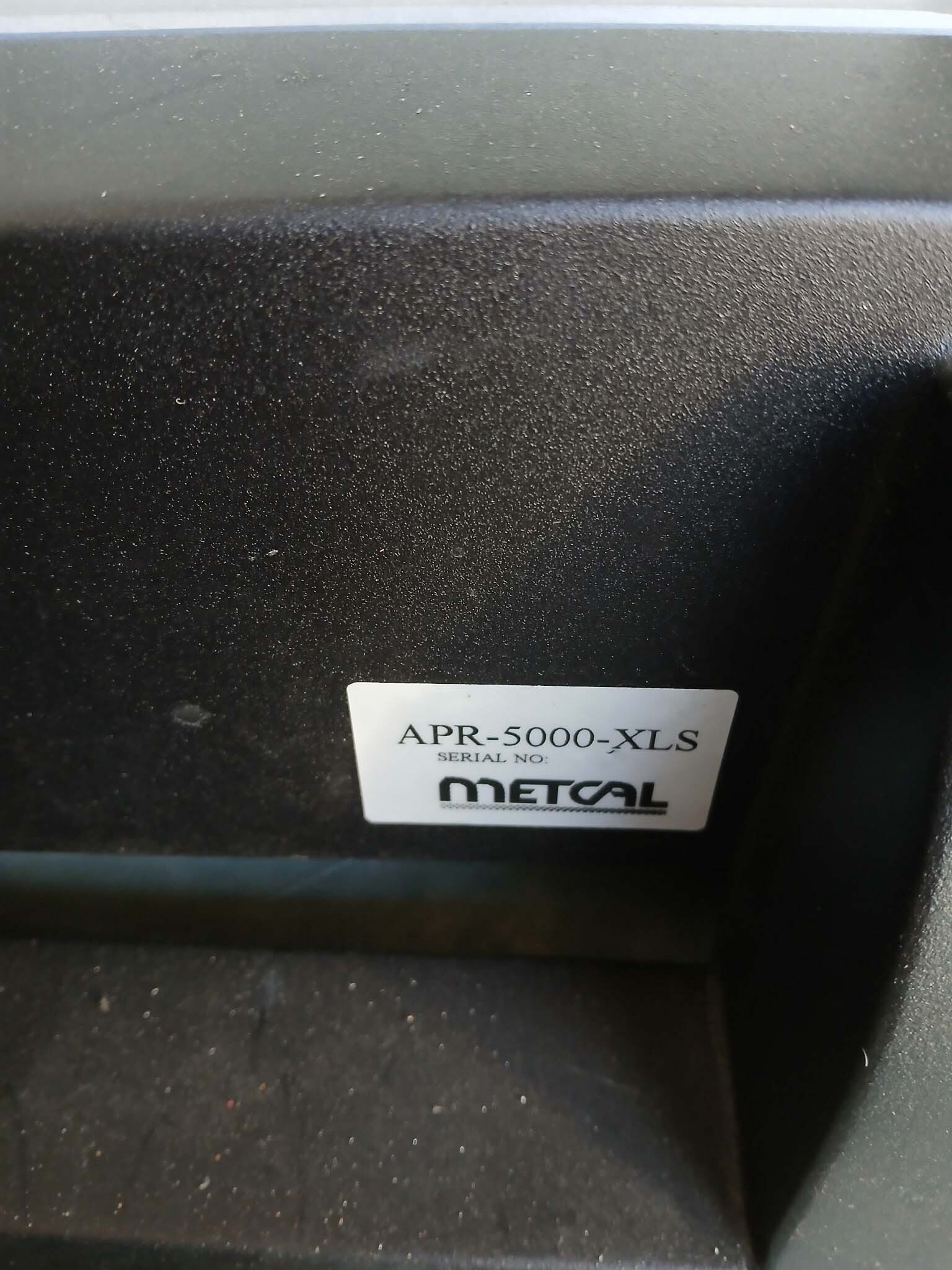

판매용 중고 METCAL APR-5000-XLS #9209864
URL이 복사되었습니다!
ID: 9209864

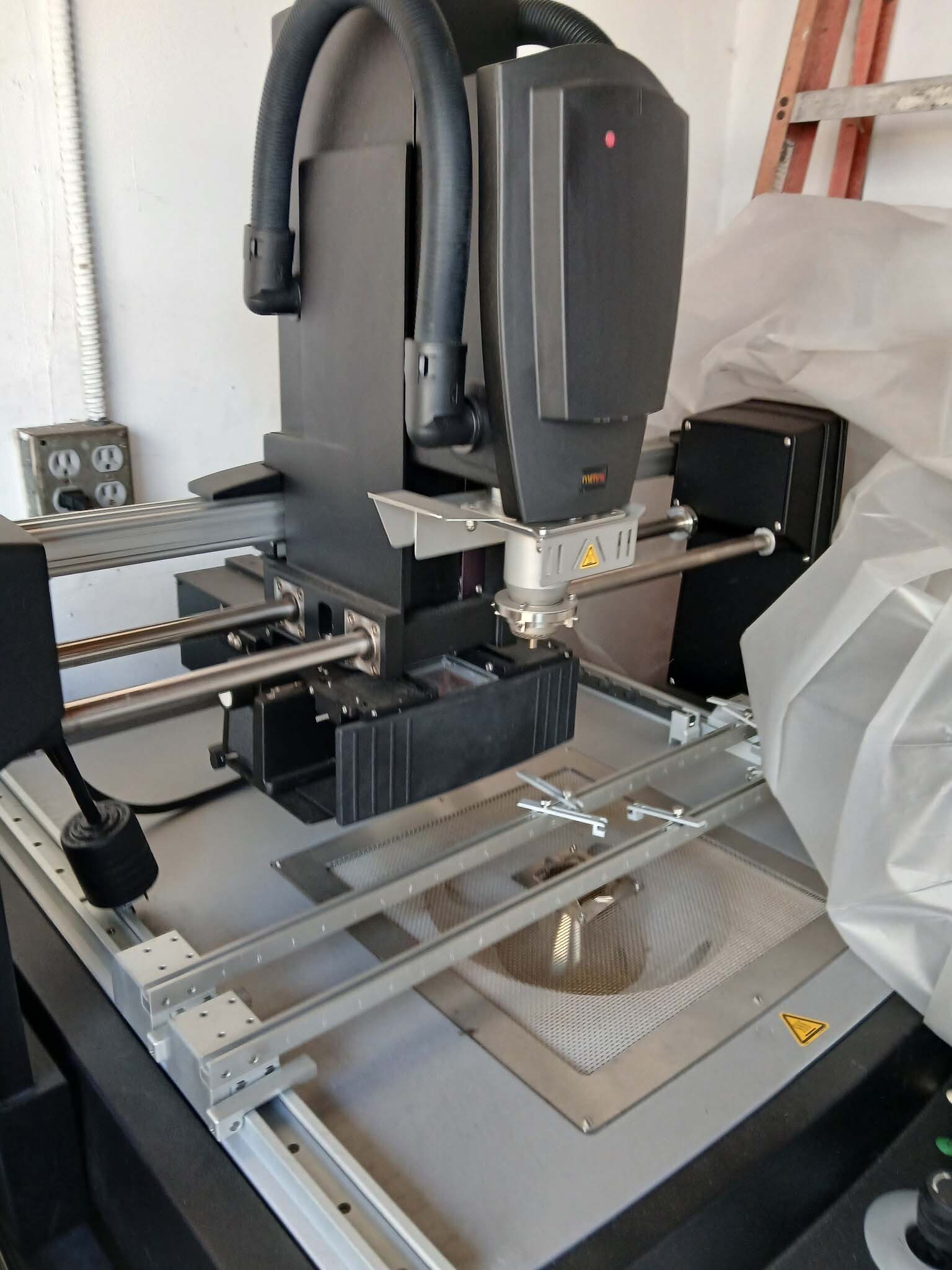

Package rework system
Split vision system
Dual stage pre-heaters
Thermal capacity
Control to execute precise profiles of large and small PCBs
Uniform temperature control horizontally
Surface of PCBs up to 0.25" (6.35mm) thick
Reworked component: Vertically between die and ball
X,Y,Z Adjustments speed placement
Process repeatability
Motorized Theta axis provides: 360º Rotation
Advanced controls:
Reduce operator fatigue
Improve placement accuracy
Provide process consistency
Board capability with small precision
Effective rework of widest range of PCBs
Component types:
Large boards up to 24.5" x 24.5" (622mm x 622mm)
Components down to 0.020" x 0.010" (0.5mm x 0.25mm)
Product comprises:
APR-5000-XLS-ML:
Array package rework system
With split vision
Desktop PC
Monitor
Includes:
Splitting on rectangular components
Temperature control type: Closed-loop control (RTD Sensors)
Vacuum pick-up nozzle:
VNZ-12: 12mm O/D
VNZ-19: 19mm O/D
VNZ-08: 8mm O/D
VNZ-05: 5mm O/D
VNZ-03: 3mm O/D (2.39mm/.094" Internal & 3.17mm/.128" external)
VNZ-01: 1mm O/D (.76mm/.03" Internal & 1.56mm/.06" external)
(8) FSS-APR PCB Support finger shorts
FSL-APR PCB Spring support finger long (4 Included with APR-5000, 8 with APR-5000-XLS/XL)
UBS-APR-XL Under board support \
(5) APR-TC5 Color fine gauge thermocouples
19782 BGA Centering nest
20987 Adjustable CSP centering nest
20534 Squeegee blade holder for printing
APR-XL-PHNK Pre-Heater nozzle kit
Pre-heater nozzle:
50mm
45mm
35mm
Tools for calibration & Adjustment
Cables power
Communication
Video cables
Technical specification:
Maximum source temperature:
Reflow head: 400 °C (842 °F)
Pre-heater: 350 °C (662 °F)
Airflow:
Control: Pre-set to 8,16 & 24 l/min
Supply: Self-contained pump
Component handling:
Maximum size: 2.16" x 2.16"* (55mm x 55mm) 1.6" x 1.6"** (40mm x 40mm)
Minimum size: 0.020" x 0.010" (0.51 mm x 0.25mm)
PCB Handling capability:
Maximum Size : 24.5" x 24.5" (622mm x 622mm)
Rework area head adjustment aligned inner:
22.5" x 24.5" (572mm x 622mm) 17.5" x 17.5" (445mm x 445mm)
Maximum thickness: 0.25 "(6mm)
Vision:
Maximum field:
2.2" x 2.2" (55mm x 55mm)
Split field (APR-5000-XLS): Corner crossover on large component
Input voltage:
208-240 VAC, 50/60 Hz, 25 Amp, single phase
Power consumption:
System total: 5100 W
Pre-Heater: 2800 W
Inner zone: 1400 W
Outer zone: 2800 W
Reflow heater: 550 W.
METCAL APR-5000-XLS는 forpc 보드 조립 및 제조를 위해 설계된 장비입니다. 이 시스템은 인쇄 회로 기판 (PCB) 의 정확한 자동 생산을 허용합니다. 직관적인 사용자 인터페이스 (User Interface) 와 간편한 설정 프로세스 (Setup Process) 를 통해 집중적인 교육이나 긴 설치 기간을 필요로 하지 않습니다. 이 장치는 또한 부품 배치 정확도 (최대 0.3mm) 와 속도 (시간당 최대 12,000 개) 로 매우 효율적이도록 설계되었습니다. 이 기계는 로봇 정밀도를 사용하여 0201 SMD 구성 요소에서 대형 BGA 패키지에 이르기까지 모든 크기의 구성 요소를 선택하고 배치합니다. 플럭스 기화 (flux vaporizing), 스텐실 인쇄 (stencil printing), 프로그래밍 된 모양과 증착으로 적용된 솔더 페이스트, 이러한 프로세스의 조합 등을 통해 납 및 무연 프로세스를 처리 할 수 있습니다. 또한 패턴 인식 (pattern recognition) 기능을 통해 다양한 모양과 크기의 컴포넌트를 정확하게 인식하고 배치할 수 있습니다. 또한, 이 도구는 0.4mm 피치만큼 작은 피치 구성 요소를 처리 할 수 있습니다. 에셋은 축 (axial) 및 레이디얼 (radial) 어셈블리에서 컴포넌트 정렬 및 급지까지, 다양한 작업을 빠르고 정확하게 수행 할 수 있습니다. 이 모델은 유연성 (Flexibility) 을 제공하고 재작업 및 설정 시간을 단축하여 최적의 작동을 가능하게 하도록 설계되었습니다. 높은 처리량 모니터링 (Throughput Monitoring) 기능을 통해 추세를 파악하고 잠재적인 문제를 신속하게 파악하고 자동 장애 감지 (Automatic Fault Detection) 를 수행할 수 있습니다. 이 장비는 비용 효율적 (cost-efficient) 으로 설계되었으며, 제조업체는 비용을 절감하고 높은 품질을 제공합니다. 또한 뛰어난 전력 관리 기능을 갖추고 있어 에너지 절감 (energy saving) 을 실현하고 효율성을 유지할 수 있습니다. 또한 시스템 유지 보수 (Mainting) 와 업그레이드 (Upgrade) 를 용이하게 하며, 새로운 기술로 신속하게 업데이트해야 하는 운영 라인에 이상적인 제품입니다. 전반적으로, APR-5000-XLS는 PC 보드 조립 및 제조에서 최대의 유연성과 효율성을 제공하는 신뢰할 수있는 장치입니다. 사용과 이해가 용이한 사용자 친화적 인터페이스 (User Friendly Interface) 와 비용을 절감하고 생산성을 높이는 고급 (Advanced) 기능을 제공합니다. 또한, 이 기계는 빠른 설치 (quick setup) 및 유지 관리 (maintenance) 를 위해 설계되어 모든 제조 작업에 적합합니다.
