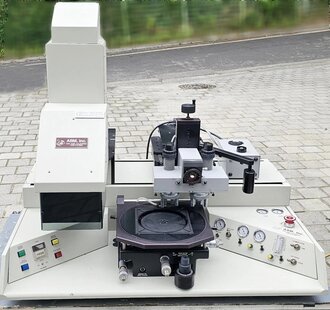

판매용 중고 ABM Mask aligner #293824118

ABM 마스크 알리너 (ABM Mask Aligner) 는 반도체 제조 및 마이크로 일렉트로닉스 산업에서 고정밀도 및 신뢰성 있는 사진 리토 그래피 응용 프로그램을 위해 설계된 최첨단 웨이퍼 처리 장비입니다. 이 고급 장비는 뛰어난 정확도로 실리콘 웨이퍼에 photomask를 패턴화하는 데 중요한 역할을하며, 집적 회로 (IC), MEMS 장치, 센서 및 광자 장치에 필수적인 복잡한 미세 구조 및 회로를 만들 수 있습니다. 마스크 정렬기 (Mask Aligner) 는 정교한 광학 정렬 기술을 활용하여 노출 과정에서 포토마스크와 웨이퍼 사이의 정확한 오버레이를 보장합니다. 이 정렬 능력은 서브미크론 해상도 (Submicron Resolution) 및 피쳐 크기를 달성하는 데 중요합니다. 이는 복잡성이 증가하고 치수가 줄어드는 차세대 반도체 장치에 필수적입니다. ABM 마스크 알리그너 (ABM Mask Aligner) 의 주요 기능에는 강력하고 안정적인 기계식 플랫폼, 고해상도 이미징 시스템, 효율적인 운영 및 프로세스 제어를 위한 사용자 친화적 소프트웨어 인터페이스 등이 있습니다. 이 장치는 일반적으로 웨이퍼 보유 단계, 포토 마스크 스테이지, 고강도 광원 (예: UV 또는 깊은 UV), 정렬 및 초점을위한 광학 기계, 노출 매개 변수를 관리하기위한 정교한 제어 전자 제품으로 구성됩니다. 마스크 정렬 (Mask Aligner) 의 주요 기능 중 하나는 photolithography 프로세스를 통해 photomask의 패턴을 웨이퍼로 전송하는 것입니다. 이것 은 "와퍼 '를 감광 물질 로 감광제 (photoresist) 를 입힌 다음," 와퍼' 위 에 "포토마스크 '를 올려놓고 정렬 도구 를 사용 하여 정확 하게 정렬 한 다음, 일련의 정확 한 조절 단계 를 통하여" UV' 빛 에 노출 시킨다. 노출 중, 빛은 포토 마스크 (photomask) 의 투명 영역을 통과하여 웨이퍼에 기본 포토 esist를 노출시킵니다. 광전자가 노출되면 화학 반응을 일으켜 패턴 마스크 (patterned mask) 를 만들고 에칭 (etched) 하여 패턴을 웨이퍼 표면 (wafer surface) 으로 전달합니다. ABM Mask Aligner는 고해상도, 오버레이 정확도 향상, 근접 효과 감소, 프로세스 제어 향상 등 기존 연락처 및 근접 정렬자에 비해 다양한 이점을 제공합니다. 이러한 기능은 정렬 및 패턴 충실도 (pattern fidelity) 요구 사항이 매우 엄격한 고급 반도체 기술 (예: 10nm 이하 노드) 에 특히 중요합니다. 또한, 마스크 알리너 (Mask Aligner) 는 지능형 정렬 알고리즘과 자동화된 단계를 갖추고 있어 자동 정렬 및 노출이 가능하며, 운영자 오류를 줄이고, 운영 환경에서 처리량을 증가시킵니다. 자산 (Asset) 의 소프트웨어 인터페이스를 사용하면 노출 매개변수를 정의하고, 정렬 정확도를 모니터링하며, 프로세스 데이터를 분석하여 최적화 및 품질 관리 작업을 수행할 수 있습니다. 결론적으로, ABM Mask Aligner는 반도체 산업의 웨이퍼 처리 및 포토 리토 그래피 응용 프로그램을위한 최첨단 솔루션을 나타냅니다. 첨단 기능, 정밀 성능, 사용자 친화적 인터페이스로 차세대 IC와 마이크로일렉트로닉 (Microelectronic) 장치를 제작하는 데 필수적인 툴로서 탁월한 정확성과 신뢰성을 제공합니다.
