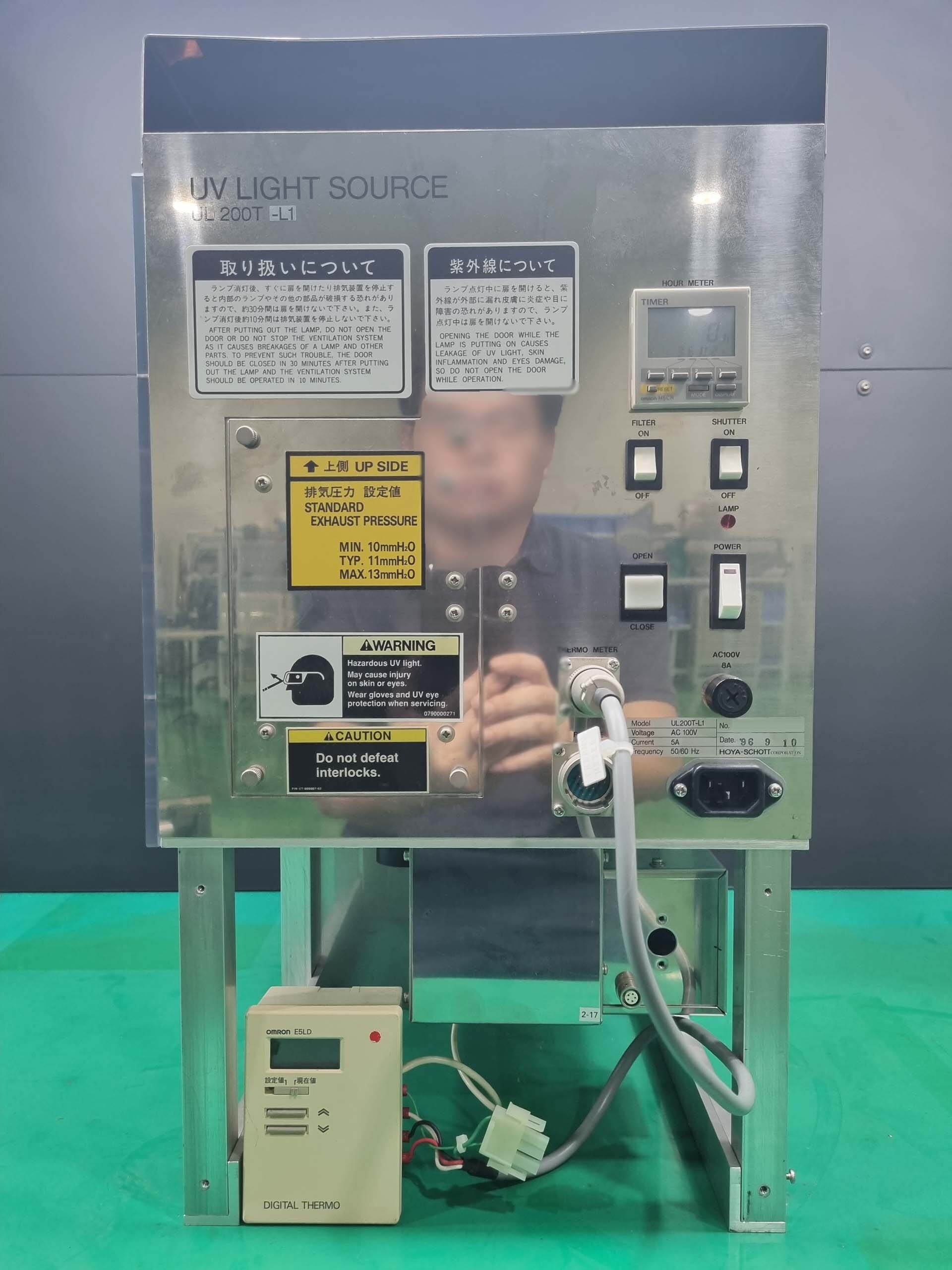

판매용 중고 HOYA SCHOTT UL200T-L1 #293774913

HOYA SCHOTT UL200T-L1 노출 장비는 석판 공정을 위해 반도체 제조 산업에 사용되는 최첨단 기술 장치입니다. 이 "시스템 '은" 실리콘 웨이퍼' 에 광전자 물질 을 정확 히 노출 시켜 집적회로 의 생산 에 중요 한 역할 을 하여, 반도체 장치 의 기초 를 이루는 복잡 한 "마이크로 '전자식" 패턴' 을 만들어 낼 수 있게 한다. UL200T-L1 노출 장치의 중심부에는 정교한 자외선 (DUV) 광원을 사용하여 실리콘 웨이퍼 (silicon wafer) 표면에 회로 패턴을 포함하는 프로젝트 마스크 (project mask) 를 뛰어난 정확도와 해상도로 사용하는 정교한 광학 프로젝션 머신이 있습니다. 이 도구는 마스크 (Mask) 에서 웨이퍼 (Wafer) 로 패턴을 최적으로 전송할 수 있도록 매우 정밀하게 제어된 환경에서 작동하도록 설계되었습니다. HOYA SCHOTT UL200T-L1 노출 자산은 고해상도 렌즈 모델, 웨이퍼 포지셔닝을위한 정밀 단계 메커니즘, 노출 영역 전반에 걸쳐 빛을 균일하게 분배하기위한 강력한 조명 장비를 포함한 고급 기술 구성 요소를 갖추고 있습니다. 이러한 구성 요소는 완벽한 조화를 통해 일관되고 안정적인 노출 결과 (반도체 제조에서 높은 수율, 품질 달성) 를 제공합니다. UL200T-L1 노출 시스템의 주요 하이라이트 중 하나는 반도체 소자 소형화 (miniaturization) 의 경계를 넓히는 데 필수적인 여러 패턴화 기술을 지원하는 기능입니다. 기능의 크기가 줄어들고, 장치 설계의 복잡성이 커짐에 따라, 이 장치는 차세대 반도체 장치 생산의 과제를 해결하기 위해 다중 노출 (multiple exposure) 및 오버레이 정렬 (overlay alignment) 기능과 같은 패턴 전략의 유연성을 제공합니다. 또한 HOYA SCHOTT UL200T-L1 노출 머신에는 고급 제어 소프트웨어 (Advanced Control Software) 가 장착되어 있어, 프로세스 성능을 최적화하고 처리량과 생산성을 높일 수 있도록 실시간 모니터링 및 노출 매개변수를 조정할 수 있습니다. 이 툴의 사용자 친화적 인터페이스 (user-friendly interface) 를 통해 운영자는 노출 설정을 쉽게 구성하고, 프로세스 상태를 모니터링하며, 데이터를 분석하여 프로세스 최적화 및 품질 제어를 수행할 수 있습니다. 성능면에서 UL200T-L1 노출 자산은 탁월한 해상도를 제공하며, 고급 반도체 노드에 필요한 하위 미크론 (sub-micron) 기능 크기를 달성할 수 있습니다. 이 모델의 높은 처리량 (Throughput) 기능을 통해 생산 환경에서 여러 웨이퍼를 신속하게 노출시켜 Fab 생산성과 효율성을 극대화할 수 있습니다. 또한, HOYA SCHOTT UL200T-L1 노출 장비는 안정성과 견고성을 위해 설계되었으며, 시스템 유지 관리, 교정, 진단 기능을 내장하여 무중단 운영을 보장하고 다운타임을 최소화합니다. 이 장치의 모듈식 설계 (modular design) 는 서비스 및 업그레이드를 용이하게하며, 지속적으로 발전하는 반도체 업계에서 경쟁력을 유지하려는 반도체 제조업체에 비용 효율적인 투자입니다. 결론적으로, UL200T-L1 노출기는 반도체 리소그래피 어플리케이션을 위한 최첨단 솔루션으로, 현대 반도체 제조의 까다로운 요구 사항을 충족시키는 탁월한 정밀도, 유연성, 성능을 제공합니다. HOYA SCHOTT UL200T-L1 노출 도구는 첨단 기술 기능과 견고한 설계를 통해 혁신을 주도하고 최첨단 반도체 장치를 생산하는 데 필수적인 도구로서, 전자공학의 미래에 힘을 실어줍니다.
